申请日2017.08.07
公开(公告)日2018.03.02
IPC分类号C02F9/04
摘要
本实用新型公开了一种便于移动的污水处理罐装置，包括下底座、上底座、放置台和罐体，所述下底座通过弹簧组连接上底座，所述下底座底部设置有可制动万向轮，所述上底座顶部设置有放置台，所述放置台内设置有蓄电盒，所述放置台一侧设置有把手，所述放置台顶部通过安装组件连接罐体，所述罐体一侧设置有出水口和投入式压力水位计，所述罐体顶部连接罐盖，所述罐盖顶部设置有太阳能电池板，所述罐盖上设置有加药口，所述罐体内壁上通过安装架连接污水粉碎泵。本实用新型通过设置把手和可制动万向轮，便于移动装置，通过设置弹簧组，可以减小装置在移动时的振动，防止振动损伤仪器且若装置内存有污水时也不会激烈晃动。
权利要求书

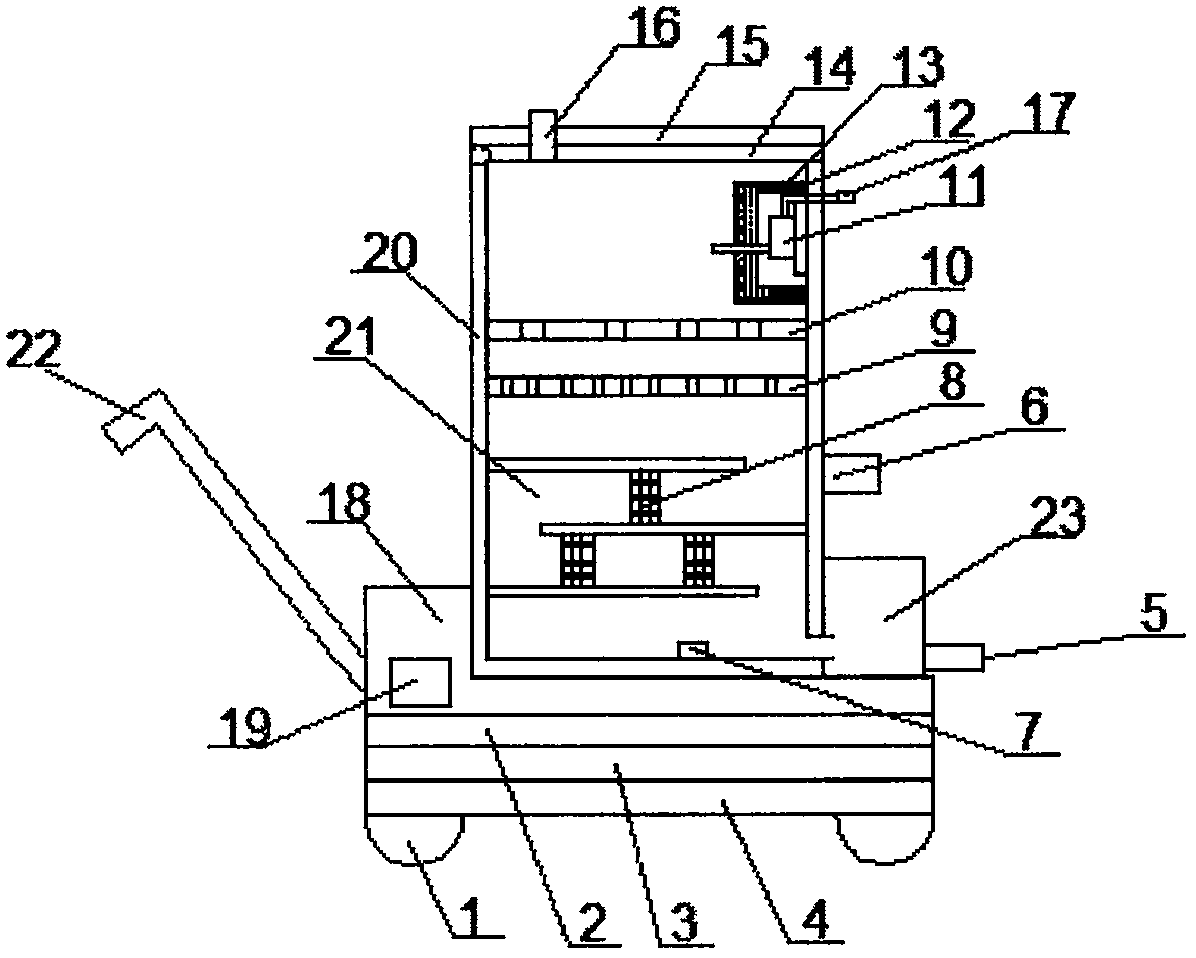

1.一种便于移动的污水处理罐装置，包括下底座(4)、上底座(2)、放置台(18)和罐体(20)，其特征在于，所述下底座(4)通过弹簧组(3)连接上底座(2)，所述下底座(4)底部设置有可制动万向轮(1)，所述上底座(2)顶部设置有放置台(18)，所述放置台(18)内设置有蓄电盒(19)，所述放置台(18)一侧设置有把手(22)，所述放置台(18)顶部通过安装组件连接罐体(20)，所述罐体(20)一侧设置有全自动软化器(23)和投入式压力水位计(6)，所述全自动软化器(23)一侧设置有出水口(5)，所述罐体(20)一侧通过管道连接全自动软化器(23)进水端，所述罐体(20)顶部连接罐盖(14)，所述罐盖(14)顶部设置有太阳能电池板(15)，所述罐盖(14)上设置有加药口(16)，所述罐体(20)内壁上通过安装架连接污水 粉碎泵(11)，所述罐体(20)一侧设置有进水管(17)且进水管(17)与污水粉碎泵(11)的进水端相连，所述污水粉碎泵(11)外部设置有海绵层(12)，所述海绵层(12)外部设置有防水罩(13)，所述防水罩(13)底部设置有第一过滤网(10)，所述第一过滤网(10)底部设置有第二过滤网(9)，所述第二过滤网(9)底部设置有吸附腔(21)，所述吸附腔(21)内设置有活性炭吸附层(8)，所述罐体(20)内底部设置有水位计探头(7)。
2.根据权利要求1所述的一种便于移动的污水处理罐装置，其特征在于，所述水位计探头(7)与投入式压力水位计(6)电性相连，所述太阳能电池板(15)与蓄电盒(19)电性相连。
3.根据权利要求1所述的一种便于移动的污水处理罐装置，其特征在于，所述污水粉碎泵(11)的出水端连接出水管且出水管位于第一过滤网(10)顶部。
4.根据权利要求1所述的一种便于移动的污水处理罐装置，其特征在于，所述污水粉碎泵(11)、全自动软化器(23)和投入式压力水位计(6)与蓄电盒(19)电性相连。
说明书
一种便于移动的污水处理罐装置
【技术领域】
本实用新型涉及一种污水处理装置，特别涉及一种便于移动的污水处理罐装置。
【背景技术】
污水处理是指为使污水达到排放标准或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，现在使用的污水处理装置大多较为笨重，不能在日常生活中灵活使用，为此，我们提出一种便于移动的污水处理罐装置。
【实用新型内容】
本实用新型的主要目的在于提供一种便于移动的污水处理罐装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种便于移动的污水处理罐装置，包括下底座、上底座、放置台和罐体，所述下底座通过弹簧组连接上底座，所述下底座底部设置有可制动万向轮，所述上底座顶部设置有放置台，所述放置台内设置有蓄电盒，所述放置台一侧设置有把手，所述放置台顶部通过安装组件连接罐体，所述罐体一侧设置有全自动软化器和投入式压力水位计，所述全自动软化器一侧设置有出水口，所述罐体一侧通过管道连接全自动软化器进水端，所述罐体顶部连接罐盖，所述罐盖顶部设置有太阳能电池板，所述罐盖上设置有加药口，所述罐体内壁上通过安装架连接污水粉碎泵，所述污水粉碎泵外部设置有海绵层，所述海绵层外部设置有防水罩，所述防水罩底部设置有第一过滤网，所述第一过滤网底部设置有第二过滤网，所述第二过滤网底部设置有吸附腔，所述吸附腔内设置有活性炭吸附层，所述罐体内底部设置有水位计探头。
进一步地，所述水位计探头与投入式压力水位计电性相连，所述太阳能电池板与蓄电盒电性相连。
进一步地，所述污水粉碎泵的出水端连接出水管且出水管位于第一过滤网顶部。
进一步地，所述污水粉碎泵、全自动软化器和投入式压力水位计与蓄电盒电性相连。
与现有技术相比，本实用新型具有如下有益效果：通过设置把手和可制动万向轮，便于移动装置，通过上底座和下底座之间设置弹簧组，可以减小装置在移动时的振动，防止振动损伤仪器且装置内的污水也不会激烈晃动，通过设置投入式压力水位计，便于随时显示装置内的水量，通过设置太阳能电池板，能为蓄电盒充电，节约电能，通过设置污水粉碎泵，既能将污水抽入装置内，又能将污水内的杂质切割粉碎，通过设置海绵层，包裹在污水粉碎泵外部，起到隔音降噪的作用，通过第一过滤网和第二过滤网，能将污水中的固体杂质充分过滤，通过设置加药口，便于加入絮凝剂等药品，通过设置活性炭吸附层，能吸附污水中的杂质，通过设置全自动软化器，便于将污水软化。
