申请日2017.08.07
公开(公告)日2018.03.02
IPC分类号C02F9/10
摘要
本实用新型公开了一种具有节能效果的实验室用水处理器，包括箱体、太阳能电池板、蓄电盒、进水管、加热水箱、冷凝管、加热陶瓷板、温度控制器、过滤水箱、紫外线杀菌水箱、微型纯水机、控制面板和底座，所述箱体的顶部固定设有太阳能电池板和隔层，所述隔层内固定设有蓄电盒，所述太阳能电池板与蓄电盒电性相连，所述隔层的底部固定设有加热水箱，所述加热水箱底部固定设置加热陶瓷板，所述加热水箱的底部一侧固定设有温度控制器，所述加热陶瓷板与温度控制器电性相连。该种具有节能效果的实验室用水处理器设计合理、简单，操作方便，稳定性好，可靠性高安全性好，适合广泛推广。
权利要求书

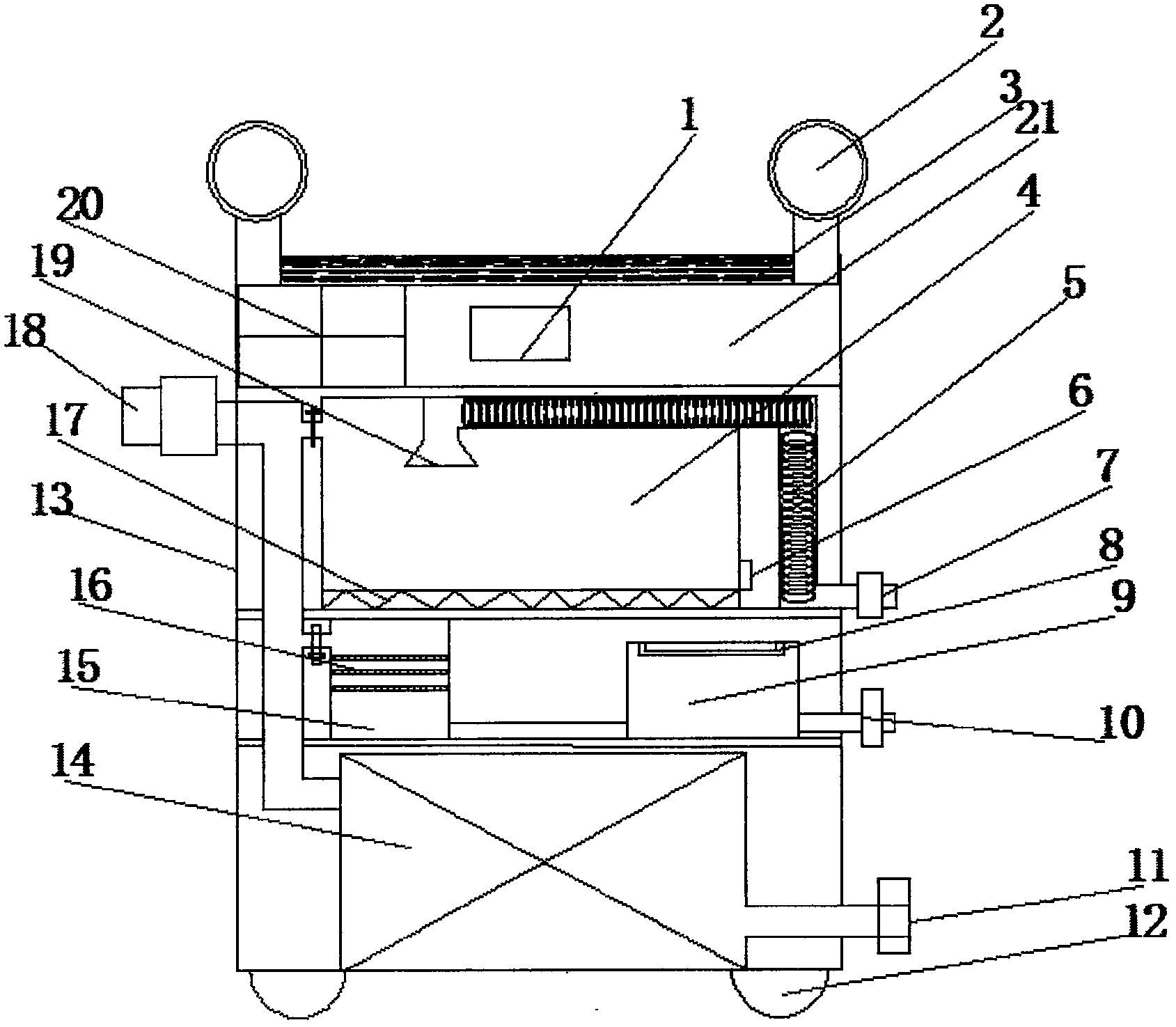

1.一种具有节能效果的实验室用水处理器，包括箱体(13)、太阳能电池板(3)、蓄电盒(20)、进水管(18)、加热水箱(4)、冷凝管(5)、加热陶瓷板(17)、温度控制器(6)、过滤水箱(15)、紫外线杀菌水箱(9)、微型纯水机(14)、控制面板(1)和底座(12)，其特征在于：所述箱体(13)的顶部固定设有太阳能电池板(3)和隔层(21)，所述隔层(21)内固定设有蓄电盒(20)，所述太阳能电池板(3)与蓄电盒(20)电性相连，所述隔层(21)的底部固定设有加热水箱(4)，所述加热水箱(4)底部固定设置加热陶瓷板(17)，所述加热水箱(4)的底部一侧固定设有温度控制器(6)，所述加热陶瓷板(17)与温度控制器(6)电性相连，所述加热水箱(4)的顶部固定设有冷凝管(5)，所述冷凝管(5)的一端连接蒸汽接头(19)，所述蒸汽接头(19)位于加热水箱(4)内，所述加热水箱(4)的底部设有隔板且隔板底部设有过滤水箱(15)和紫外线杀菌水箱(9)，所述过滤水箱(15)和紫外线杀菌水箱(9)通过水管连接，所述过滤水箱(15)内固定设有活性炭过滤层(16)，所述紫外线杀菌水箱(9)内的顶部固定设有防水罩且防水罩内安装紫外线杀菌灯(8)，所述箱体(13)内的底部固定安装微型纯水机(14)，所述箱体(13)底部固定设有可刹车万向轮(12)。
2.根据权利要求1所述的一种具有节能效果的实验室用水处理器，其特征在于：所述加热水箱(4)、过滤水箱(15)和微型纯水机(14)均与进水管(18)连接，所述冷凝管(5)连接第一出水管(7)，所述紫外线杀菌水箱(9)连接第二出水管(10)，所述微型纯水机(14)的出水端连接第三出水管(11)。
3.根据权利要求1所述的一种具有节能效果的实验室用水处理器，其特征在于：所述第一出水管(7)、第二出水管(10)和第三出水管(11)的出水端均设有抑菌阀门，所述箱体(13)的顶部两侧均设有把手(2)。
4.根据权利要求1所述的一种具有节能效果的实验室用水处理器，其特征在于：所述箱体(13)顶部一侧固定设有控制面板(1)，所述加热陶瓷板(17)和紫外线杀菌灯(8)与控制面板(1)电性相连。
5.根据权利要求1所述的一种具有节能效果的实验室用水处理器，其特征在于：所述加热陶瓷板(17)、紫外线杀菌灯(8)和微型纯水机(14)与蓄电盒(20)电性相连。
说明书
一种具有节能效果的实验室用水 处理器
【技术领域】
本实用新型涉及一种实验室用水处理器，特别涉及一种具有节能效果的实验室用水处理器。
【背景技术】
目前，实验室用水分为三级，分别为蒸馏水、去离子水和超纯水三种，要求一级水(超纯水)的电导率是小于等于0.1μs/cm，二级水(去离子水)的电导率是小于等于1μs/cm，三级水(蒸馏水)的电导率是小于等于5μs/cm，现有的水处理器大多功能结构单一、节能效果差，无法单机产出多级水质，不能满足实验室多种用水需求。
【实用新型内容】
本实用新型的主要目的在于提供一种具有节能效果的实验室用水处理器，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种具有节能效果的实验室用水处理器，包括箱体、太阳能电池板、蓄电盒、进水管、加热水箱、冷凝管、加热陶瓷板、温度控制器、过滤水箱、紫外线杀菌水箱、微型纯水机、控制面板和底座，所述箱体的顶部固定设有太阳能电池板和隔层，所述隔层内固定设有蓄电盒，所述太阳能电池板与蓄电盒电性相连，所述隔层的底部固定设有加热水箱，所述加热水箱底部固定设置加热陶瓷板，所述加热水箱的底部一侧固定设有温度控制器，所述加热陶瓷板与温度控制器电性相连，所述加热水箱的顶部固定设有冷凝管，所述冷凝管的一端连接蒸汽接头，所述蒸汽接头位于加热水箱内，所述加热水箱的底部设有隔板且隔板底部设有过滤水箱和紫外线杀菌水箱，所述过滤水箱和紫外线杀菌水箱通过水管连接，所述过滤水箱内固定设有活性炭过滤层，所述紫外线杀菌水箱内的顶部固定设有防水罩且防水罩内安装紫外线杀菌灯，所述箱体内的底部固定安装微型纯水机，所述箱体底部固定设有可刹车万向轮。
进一步地，所述加热水箱、过滤水箱和微型纯水机均与进水管连接，所述冷凝管连接第一出水管，所述紫外线杀菌水箱连接第二出水管，所述微型纯水机的出水端连接第三出水管。
进一步地，所述第一出水管、第二出水管和第三出水管的出水端均设有抑菌阀门，所述箱体的顶部两侧均设有把手。
进一步地，所述箱体顶部一侧固定设有控制面板，所述加热陶瓷板和紫外线杀菌灯与控制面板电性相连。
进一步地，所述加热陶瓷板、紫外线杀菌灯和微型纯水机与蓄电盒电性相连。
与现有技术相比，本实用新型具有如下有益效果：通过设置加热水箱、加热陶瓷板、温度控制器和冷凝管组成的蒸馏水系统，可以把自来水经过加热蒸馏处理成蒸馏水，供给实验室使用，通过设置过滤水箱、紫外线杀菌水箱，通过活性炭过滤层和紫外线杀菌灯的过滤杀菌作用，可以祛除自来水中的杂质和细菌，达到实验室灭菌水的要求，通过设置微型纯水机，可以对自来水进行去离子处理，形成实验室使用的纯水，本用水处理器可以把自来水处理成实验室使用的三种用水，功能丰富。故实用性很高，适合广泛推广。
