申请日2017.08.01
公开(公告)日2018.03.09
IPC分类号C02F9/02; C02F103/04
摘要
本实用新型公开了家用纯水机无废水改造装置，自来水管(1)经纯水机进水管(2)连通粗滤滤芯组(3)，粗滤滤芯组(3)经进水电磁阀(4)连通RO膜(6)，RO膜(6)纯水出口连通后置活性炭(7)，后置活性炭(7)经纯水管(8)连通纯水龙头(9)，RO膜(6)浓水出口连通浓水管(10)，在粗滤滤芯组(3)和进水电磁阀(4)之间安装一号三通(11)，在纯水机进水管(2)上安装二号三通(12)，一号三通(11)出水口连通冷水管(13)再连通厨房冷水龙头(14)，浓水管(10)连通纯水机进水管(2)上的二号三通(12)。本实用新型让浓水通过厨房冷水龙头排出供厨房洗刷用，无浓水直接排入下水道，使浓水得到有效利用，节约水资源。
权利要求书
1.家用纯水机无废水改造装置，该家用纯水机包括粗滤滤芯组(3)、增压泵(5)和RO膜(6)，自来水管(1)连通纯水机进水管(2)，纯水机进水管(2)连通粗滤滤芯组(3)，粗滤滤芯组(3)经进水电磁阀(4)连通增压泵(5)，增压泵(5)连通RO膜(6)，RO膜(6)的纯水出口连通后置活性炭(7)，后置活性炭(7)经纯水管(8)再连通纯水龙头(9)，RO膜(6)的浓水出口连通浓水管(10);其特征是：在所述的家用纯水机上还安装无废水改造装置，所述的无废水改造装置包括一号三通(11)和二号三通(12)，一号三通(11)安装在粗滤滤芯组(3)和进水电磁阀(4)之间，二号三通(12)安装在纯水机进水管(2)上，一号三通(11)的出水口连通冷水管(13)再连通厨房冷水龙头(14)，浓水管(10)连通纯水机进水管(2)上的二号三通(12)。
说明书
家用纯水机无废水改造装置
技术领域
本实用新型属节水装置，具体涉及家用纯水 机无废水改造装置。
背景技术
众所周知，现有的家用纯水机采用反渗透技术，反渗透技术在制取1升纯净水的同时，都会同时产生3升的浓水，而浓水直接排入下水道，就造成了宝贵水资源的浪费。
2015年11月16日，《中共中央关于制定国民经济和社会发展第十三个五年规划的建议》提出：实行最严格的水资源管理制度，建设节水型社会。
2016年10月28日，国家发改委汇同水利部、住建部、农业部、工信部、科技部、教育部、质检总局、国家机关事务管理局联合发出了“发改环资[2016]2259号”关于印发《全民节水行动计划》的通知，要求推进各行业、各领域节水，在全社会形成节水理念和节水氛围，全面建设节水型社会。
此前有公开的纯水机无废水技术或装置，其中李德海和李林一起公开的“ZL2015210579557”家用纯水机无废水节水装置，是把节水管道在房屋施工时预设好，以便安装家用纯水机时直接把浓水管连通节水管道，实现无废水直接排入下水道的节水目的，但没有预设节水管道而完成装修的那些房屋，此无废水节水装置就没有办法实施了。而其他纯水机无废水节水技术或装置，大多数是在纯水机进水管到RO膜进水口之间进行水路改造的，但由于其技术本身的缺陷和用户使用习惯的问题，会造成RO膜进水口前集聚的浓水得不到适时排出，循环使用后造成RO膜进水的TDS值连续升高以致RO膜损坏，反而达不到有效净化水质的本意了。
发明内容
本实用新型的目的是：提供一种家用纯水机无废水改造装置，合理利用纯水机浓水，不向下水道直接排放废水。

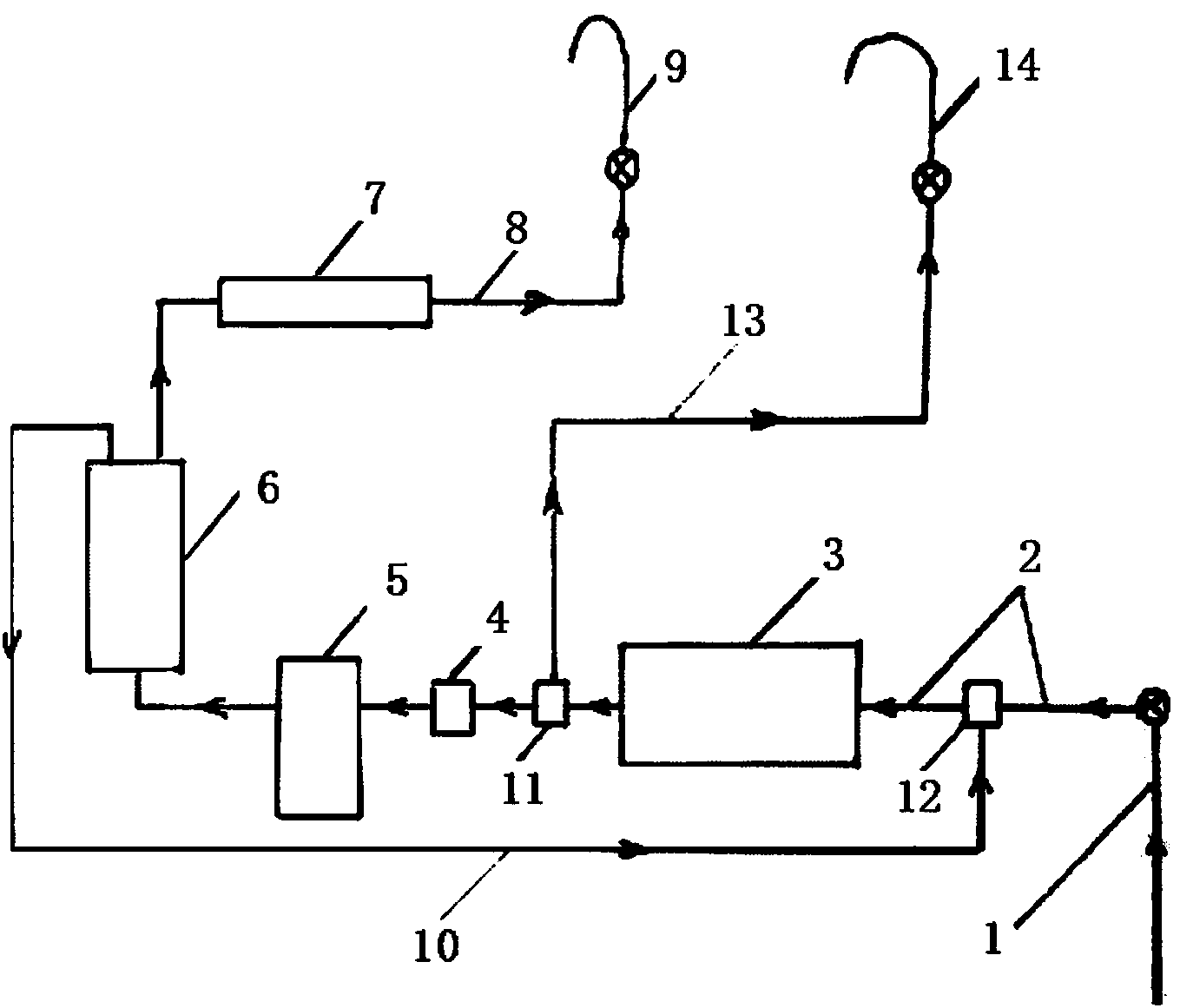

本实用新型解决其技术问题的技术方案是：该家用纯水机包括粗滤滤芯组、增压泵和RO膜，自来水管连通纯水机进水管，纯水机进水管连通粗滤滤芯组，粗滤滤芯组经进水电磁阀连通增压泵，增压泵连通RO膜，RO膜的纯水出口连通后置活性炭，后置活性炭经纯水管再连通纯水龙头，RO膜的浓水出口连通浓水管;其特征是：在所述的家用纯水机上还安装无废水改造装置，所述的无废水改造装置包括一号三通和二号三通，一号三通安装在粗滤滤芯组和进水电磁阀之间，二号三通安装在纯水机进水管上，一号三通的出水口连通冷水管再连通厨房冷水龙头，浓水管连通纯水机进水管上的二号三通。
当纯水机工作时，浓水通过浓水管回流到纯水机进水管循环使用，此间当厨房冷水龙头打开时，浓水就通过厨房冷水龙头排出供厨房洗刷用;当纯水机停止工作时，储存在粗滤滤芯组里的浓水也能通过厨房冷水龙头排出供厨房洗刷用。
本实用新型的优点在于：把原先连通冷水龙头的冷水管连通到粗滤滤芯组和进水电磁阀之间加装的三通上，浓水经浓水管回流到纯水机进水管，经过粗滤滤芯组再经冷水管通过冷水龙头适时排出供厨房平时洗菜淘米洗刷使用，避免了其他技术装置由于其技术本身的缺陷和用户使用习惯问题导致的RO膜进水口前集聚的浓水得不到适时排出，循环使用后造成RO膜进水的TDS值连续升高以致RO膜损坏造成纯水出口水质下降的缺陷，这就保证了RO膜进水的TDS值相对平稳，对RO膜使用寿命的影响微乎其微，这样就让浓水得到了有效利用，使得纯水机无废水直接排入下水道，从而节约了宝贵的水资源，保证了环保节能无废水。
