申请日2018.08.02
公开(公告)日2018.12.21
IPC分类号B01D33/067; B01D33/073; B01D33/46; B01D33/80; B01D36/02
摘要
本发明公开一种用于污水排渣的污水处理池，包括排渣池，在所述排渣池的顶部开设有进水口，还包括排渣滚筒、旋转轴、电机和清渣刮板，在所述进水口与排渣滚筒之间设有导流板，在所述排渣池的内部设有所述排渣滚筒，所述旋转轴贯穿所述排渣池和排渣滚筒，所述旋转轴的一端与电机的输出轴连接，在所述排渣池的底部、与所述进水口相对应的一侧设有所述清渣刮板，在所述清渣刮板的底部设有集水池。本发明增加了排渣格栅网的排渣面积，一边排渣一边对排渣网上的废渣等杂质进行清理，将杂质聚积在清渣刮板与排渣池形成的夹角内，避免排渣网堵塞影响排渣效率，清理时直接集中清理即可，无需清洁大面积的格栅网，省时省力。
权利要求书

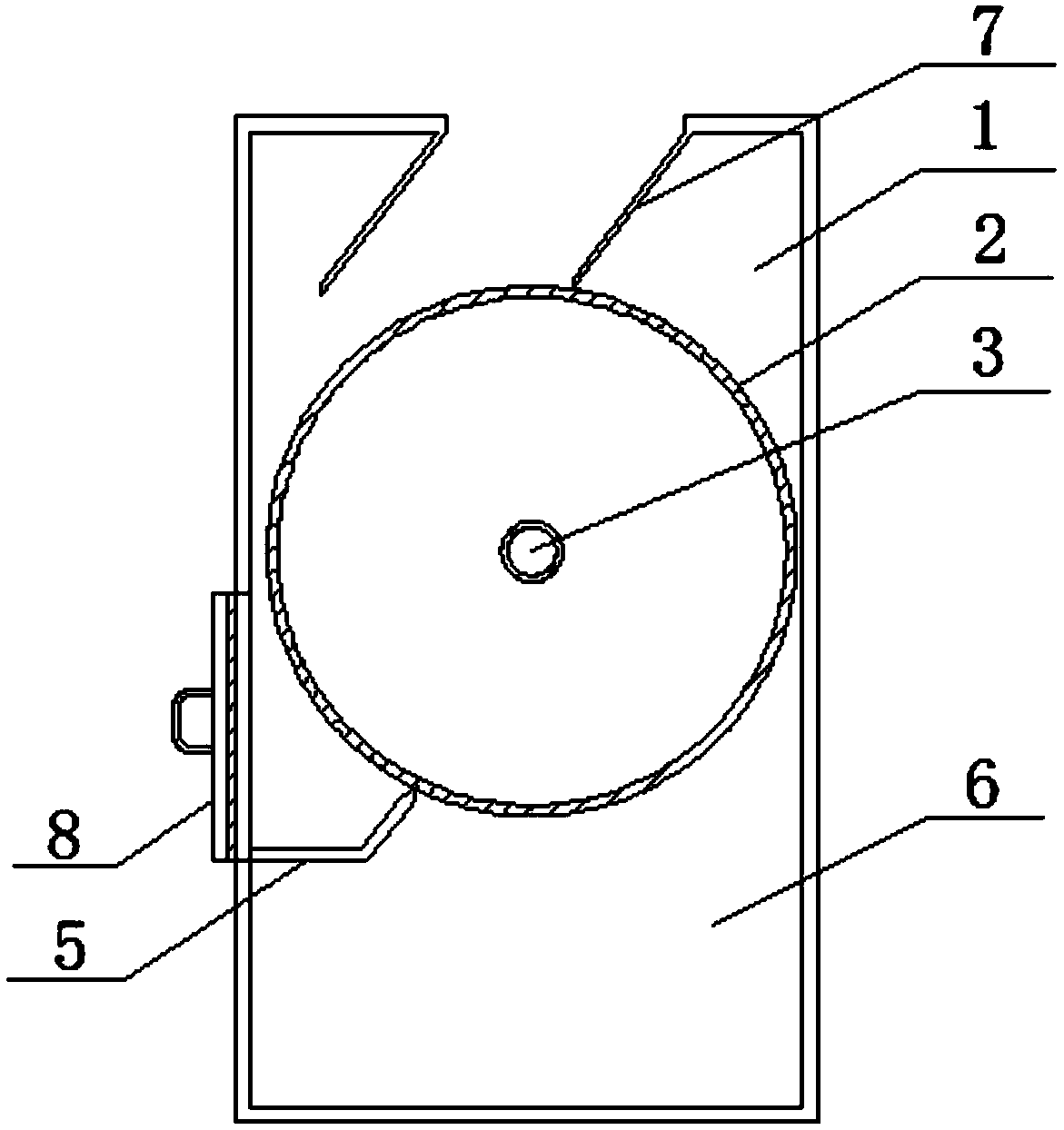

1.一种用于污水排渣的污水处理池，包括排渣池(1)，在所述排渣池(1)的顶部开设有进水口，所述进水口位于所述排渣池(1)的中部偏右位置，其特征是：还包括排渣滚筒(2)、旋转轴(3)、电机(4)和清渣刮板(5)，在所述进水口与排渣滚筒(2)之间设有导流板(7)，在所述排渣池(1)的内部设有所述排渣滚筒(2)，所述旋转轴(3)贯穿所述排渣池(1)和排渣滚筒(2)，所述旋转轴(3)的一端与电机(4)的输出轴连接，在所述排渣池(1)的底部、与所述进水口相对应的一侧设有所述清渣刮板(5)，在所述清渣刮板(5)的底部设有集水池(6)，在所述排渣池(1)的外壁、与所述清渣刮板(5)相对应的位置设有封闭门(8)，所述封闭门(8)与排渣池(1)之间设有防水橡胶层。
2.根据权利要求1所述的一种用于污水排渣的污水处理池，其特征是：所述清渣刮板(5)板体的上、下方分为两部分，下部分为硬质滤板(5.1)，上部分为柔性硅胶层(5.2)，且沿柔性硅胶层的上方边缘均匀分布有卡齿(5.2.1)。
3.根据权利要求2所述的一种用于污水排渣的污水处理池，其特征是：所述柔性硅胶层(5.2)的上方边缘与排渣滚筒(2)相接触。
4.根据权利要求1所述的一种用于污水排渣的污水处理池，其特征是：所述排渣滚筒(2)的内部为空腔结构。
5.根据权利要求1所述的一种用于污水排渣的污水处理池，其特征是：在所述封闭门(8)的外表面设有把手。
6.根据权利要求1所述的一种用于污水排渣的污水处理池，其特征是：所述导流板(7)的方向与进水口的方向相反。
7.根据权利要求1所述的一种用于污水排渣的污水处理池，其特征是：在所述旋转轴(3)与排渣池(1)之间的连接口处安装有密封轴承。
说明书
一种用于污水排渣的污水处理池
技术领域
本发明涉及污水处理领域，具体为一种用于污水排渣的污水处理池。
背景技术
水污染是我国面临的主要环境问题之一，随着我国工业的发展，污水对社会环境造成的影响也越来越严重，国家对污水处理也越来越重视，在污水净化处理的过程中，污水在处理时的第一个步骤就是先要将污水中的废渣、杂质等从水中过滤出来，然后再对水中的重金属、细菌、异味等进行处理，污水在分离废渣的时候需要用格栅或滤网，但是在废渣过滤时由于废渣体积较大，长时间过滤后容易积附在槽体的内壁和滤网的表面，对滤网造成堵塞，会大大的影响过滤效果和过滤速度，而滤网在清洁时也比较麻烦，费时费力，针对上述问题，本方案提出了一种用于污水排渣的污水处理池。
发明内容
本发明所解决的技术问题在于提供一种用于污水排渣的污水处理池，使得可以在污水排渣的同时对排渣网上的渣滓进行快速清理，避免排渣网堵塞。
本发明所解决的技术问题采用以下技术方案来实现：一种用于污水排渣的污水处理池，包括排渣池，在所述排渣池的顶部开设有进水口，所述进水口位于所述排渣池的中部偏右位置，还包括排渣滚筒、旋转轴、电机和清渣刮板，在所述进水口与排渣滚筒之间设有导流板，在所述排渣池的内部设有所述排渣滚筒，所述旋转轴贯穿所述排渣池和排渣滚筒，所述旋转轴的一端与电机的输出轴连接，在所述排渣池的底部、与所述进水口相对应的一侧设有所述清渣刮板，在所述清渣刮板的底部设有集水池，在所述排渣池的外壁、与所述清渣刮板相对应的位置设有封闭门，所述封闭门与排渣池之间设有防水橡胶层。
本发明中，所述清渣刮板板体的上、下方分为两部分，下部分为硬质滤板，上部分为柔性硅胶层，且沿柔性硅胶层的上方边缘均匀分布有卡齿。
本发明中，所述柔性硅胶层的上方边缘与排渣滚筒相接触。
本发明中，所述排渣滚筒的内部为空腔结构。
本发明中，在所述封闭门的外表面设有把手。
本发明中，所述导流板的方向与进水口的方向相反。
本发明中，在所述旋转轴与排渣池之间的连接口处安装有密封轴承。
本发明的有益效果：增加排渣格栅网的排渣面积，一边排渣一边对排渣网上的废渣等杂质进行清理，将杂质聚积在清渣刮板与排渣池形成的夹角内，避免排渣网堵塞影响排渣效率，清理时直接集中清理即可，无需清洁大面积的格栅网，省时省力。
