申请日2018.08.01
公开(公告)日2018.10.23
IPC分类号C02F9/02
摘要
本发明涉及污水处理技术领域，尤其是一种立式旋流型石墨烯含油污水处理装置，包括罐体和过滤箱，所述过滤箱和罐体的底部共同通过支撑架支撑，且所述罐体的底部连接有排水管，所述过滤箱的顶部连通有进液管，所述过滤箱内部水平连接有过滤网，所述过滤网的上方设有清扫装置，所述过滤箱底端水平连通有排液管，所述排液管贯穿罐体延伸至其内部，所述罐体的内部设有分离装置。本发明结构简单，操作方便，且除油效率高、占地面积小、耐污染能力强、进水水质要求广泛，能够很好地适应油田污水工况。
权利要求书

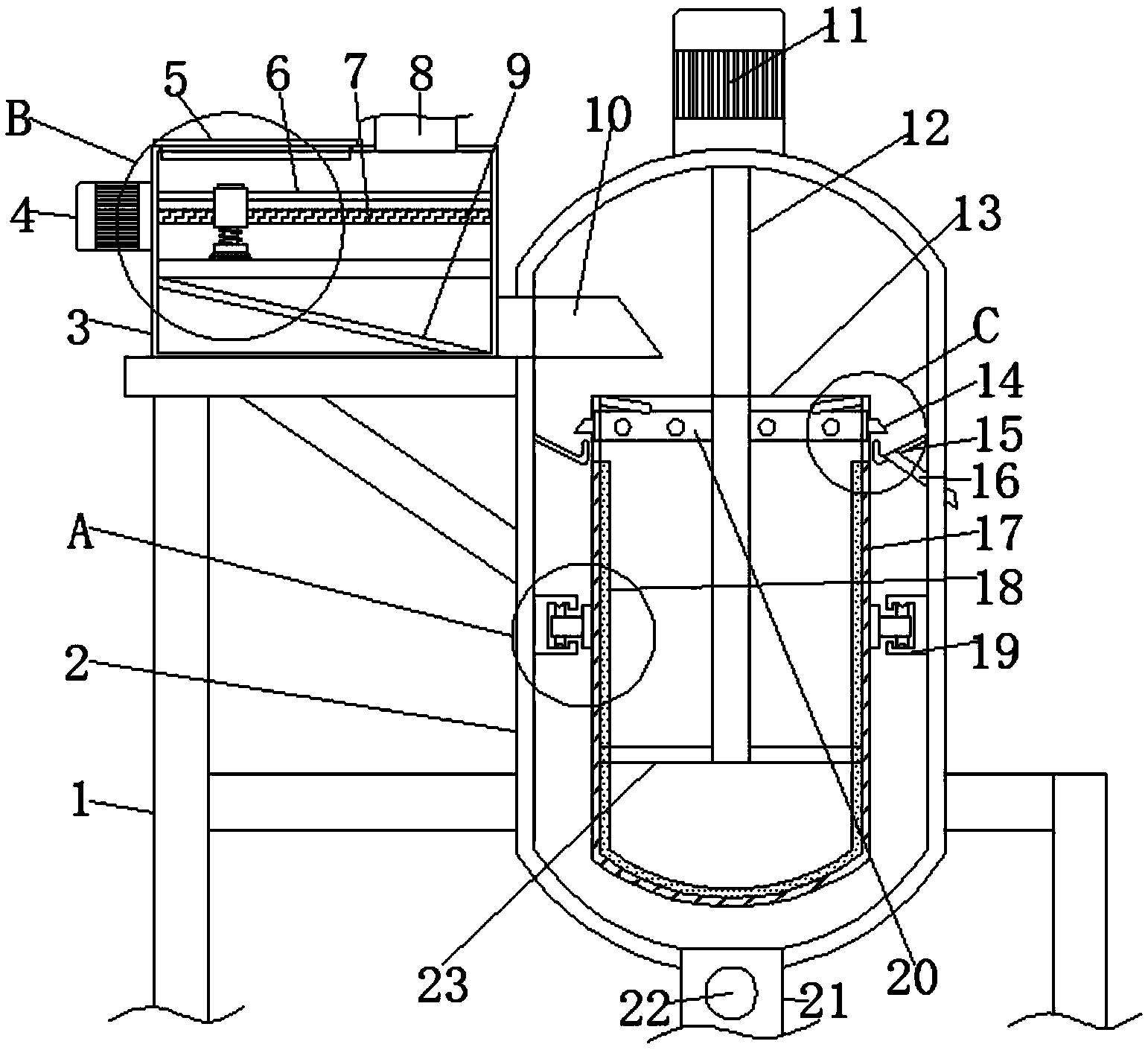

1.一种立式旋流型石墨烯含油污水处理装置，包括罐体(2)和过滤箱(3)，所述过滤箱(3)和罐体(2)的底部共同通过支撑架(1)支撑，且所述罐体(2)的底部连接有排水管(21)，其特征在于，所述过滤箱(3)的顶部连通有进液管(8)，所述过滤箱(3)内部水平连接有过滤网(30)，所述过滤网(30)的上方设有清扫装置，所述过滤箱(3)底端水平连通有排液管(10)，所述排液管(10)贯穿罐体(2)延伸至其内部，所述罐体(2)的内部设有分离装置，所述分离装置包括固定安装在罐体(2)顶部的第二电机(11)，所述第二电机(11)的输出轴上竖直连接有旋转轴(12)，所述旋转轴(12)一端贯穿罐体(2)且端部沿圆周方向等距离连接有多根连接杆(23)，多根所述连接杆(23)远离旋转轴(12)的一端共同连接有分离筒(13)，所述排液管(10)位于分离筒(13)的上方，且所述分离筒(13)的筒壁上均匀开设有若干个通孔(17)，且所述分离筒(13)顶端连接有第二挡板(24)，所述第二挡板(24)位于分离筒(13)内部，所述第二挡板(24)下方分离筒(13)的内壁上环形开设有排油槽(20)，所述排油槽(20)对应位置分离筒(13)的外侧等距离水平连接有多个第一排油管(14)，多个所述第一排油管(14)均与分离筒(13)内部连通，所述第一排油管(14)下方罐体(2)的内壁上环形连接有集油槽(15)，所述集油槽(15)的底部连接有第二排油管(16)，所述第二排油管(16)贯穿罐体(2)延伸至外部，且所述排油槽(20)下方的分离筒(13)内壁上铺设有石墨烯基网膜(18)，在所述分离筒(13)与罐体(2)之间连接有多个滑动机构。
2.根据权利要求1所述的一种立式旋流型石墨烯含油污水处理装置，其特征在于，所述清扫装置包括水平固定连接在过滤箱(3)内部的限位杆(6)，所述限位杆(6)下方水平转动连接有螺杆(7)，所述螺杆(7)的一端贯穿过滤箱(3)且端部连接有第一电机(4)，且所述限位杆(6)与螺杆(7)上共同套设有滑板(27)，所述滑板(27)与螺杆(7)之间通过螺纹连接，所述滑板(27)的顶部两端均竖直设有T型杆(26)，两个所述T型杆(26)均贯穿滑板(27)且端部共同连接有清扫刷(29)，所述清扫刷(29)与过滤网(30)顶部相接触，在所述清扫刷(29)与滑板(27)之间的T型杆(26)上均套设有弹簧(28)。
3.根据权利要求1所述的一种立式旋流型石墨烯含油污水处理装置，其特征在于，所述过滤网(30)底部过滤箱(3)的内壁上连接有第一挡板(9)，所述第一挡板(9)呈倾斜状设置。
4.根据权利要求1所述的一种立式旋流型石墨烯含油污水处理装置，其特征在于，所述滑动机构包括固定连接在罐体(2)内壁上的滑轨(19)，所述滑轨(19)内部滑动安装有滑轮(31)，所述滑轮(31)转动连接在固定块(33)上，所述固定块(33)水平连接在固定环(34)上，所述固定环(34)固定套接在分离筒(13)的外侧。
5.根据权利要求4所述的一种立式旋流型石墨烯含油污水处理装置，其特征在于，所述滑轮(31)的外侧环形开设有限位槽(35)，所述限位槽(35)对应位置的滑轨(19)上对称安装有两个限位凸块(32)，两个所述限位凸块(32)均位于限位槽(35)内部。
6.根据权利要求1所述的一种立式旋流型石墨烯含油污水处理装置，其特征在于，所述排水管(21)上安装有控制阀(22)。
7.根据权利要求1所述的一种立式旋流型石墨烯含油污水处理装置，其特征在于，所述第二挡板(24)与分离筒(13)之间的夹角为A，30º<A<40º。
8.根据权利要求1所述的一种立式旋流型石墨烯含油污水处理装置，其特征在于，所述过滤箱(3)顶部开设有矩形开口(25)，所述矩形开口(25)内部插装有密封盖(5)。
说明书
一种立式旋流型石墨烯含油污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种立式旋流型石墨烯含油污水处理装置。
背景技术
随着油藏开发方式的多样化，采油新技术的不断应用，采出程度的不断提高，造成采出液越来越复杂，采出水越来越多，处理难度加大，常规污水“两级除油+两级过滤”工艺流程适应性需进一步提高。目前含油污水处理系统中常用的重力除油设施存在除油效率低、占地面积大等问题。常用的过滤设备有核桃壳过滤器、金刚砂过滤器、双滤料过滤器、多介质过滤器等，但这些过滤器进水要求高，过滤材质易污堵、反洗再生效果差，抗污染能力差，滤料更换频繁，整套处理系统保持平稳顺利运行难度较大。石墨烯是一种单原子层的二维碳材料，呈六边形蜂巢结构，拥有强吸附性能、超高电子迁移率、高机械强度和高比表面积等特性。基于石墨烯优异的性能，通过改性可使其具有亲水疏油特性，将改性石墨烯采用特殊工艺与网膜基材复合，可改变膜材料表面的润湿性，有效提高膜材料的油水分离性能，水可快速通过，原油及悬浮固体颗粒则不易通过。石墨烯膜已在市政污水处理、河道水处理、化工厂污水处理等领域广泛应用。
发明内容
本发明的目的是为了解决现有技术中存在除油效率低、占地面积大的缺点，而提出的一种立式旋流型石墨烯含油污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
设计一种立式旋流型石墨烯含油污水处理装置，包括罐体和过滤箱，所述过滤箱和罐体的底部共同通过支撑架支撑，且所述罐体的底部连接有排水管，所述过滤箱的顶部连通有进液管，所述过滤箱内部水平连接有过滤网，所述过滤网的上方设有清扫装置，所述过滤箱底端水平连通有排液管，所述排液管贯穿罐体延伸至其内部，所述罐体的内部设有分离装置，所述分离装置包括固定安装在罐体顶部的第二电机，所述第二电机的输出轴上竖直连接有旋转轴，所述旋转轴一端贯穿罐体且端部沿圆周方向等距离连接有多根连接杆，多根所述连接杆远离旋转轴的一端共同连接有分离筒，所述排液管位于分离筒的上方，且所述分离筒的筒壁上均匀开设有若干个通孔，且所述分离筒顶端连接有第二挡板，所述第二挡板位于分离筒内部，所述第二挡板下方分离筒的内壁上环形开设有排油槽，所述排油槽对应位置分离筒的外侧等距离水平连接有多个第一排油管，多个所述第一排油管均与分离筒内部连通，所述第一排油管下方罐体的内壁上环形连接有集油槽，所述集油槽的底部连接有第二排油管，所述第二排油管贯穿罐体延伸至外部，且所述排油槽下方的分离筒内壁上铺设有石墨烯基网膜，在所述分离筒与罐体之间连接有多个滑动机构。
优选的，所述清扫装置包括水平固定连接在过滤箱内部的限位杆，所述限位杆下方水平转动连接有螺杆，所述螺杆的一端贯穿过滤箱且端部连接有第一电机，且所述限位杆与螺杆上共同套设有滑板，所述滑板与螺杆之间通过螺纹连接，所述滑板的顶部两端均竖直设有T型杆，两个所述T型杆均贯穿滑板且端部共同连接有清扫刷，所述清扫刷与过滤网顶部相接触，在所述清扫刷与滑板之间的T型杆上均套设有弹簧。
优选的，所述过滤网底部过滤箱的内壁上连接有第一挡板，所述第一挡板呈倾斜状设置。
优选的，所述滑动机构包括固定连接在罐体内壁上的滑轨，所述滑轨内部滑动安装有滑轮，所述滑轮转动连接在固定块上，所述固定块水平连接在固定环上，所述固定环固定套接在分离筒的外侧。
优选的，所述滑轮的外侧环形开设有限位槽，所述限位槽对应位置的滑轨上对称安装有两个限位凸块，两个所述限位凸块均位于限位槽内部。
优选的，所述排水管上安装有控制阀。
优选的，所述第二挡板与分离筒之间的夹角为A，30º<A<40º。
优选的，所述过滤箱顶部开设有矩形开口，所述矩形开口内部插装有密封盖。
本发明提出的一种立式旋流型石墨烯含油污水处理装置，有益效果在于：通过过滤网，从而将经过进液管抽入的污水进行过滤，将污水中较大的污垢分离出来，通过清扫装置，从而可以避免污垢将过滤网的网孔堵塞，通过排液管，从而将过滤好的污水输送至分离装置内部进行分离即可。本发明结构简单，操作方便，且除油效率高、占地面积小、耐污染能力强、进水水质要求广泛，能够很好地适应油田污水工况。
