申请日1994.07.30
公开(公告)日1996.02.07
IPC分类号C02F5/00; C02F1/00
摘要
本发明涉及一种冶金行业冷却水系统水处理的新方法及专用设备。即将特制的高频电场除垢防垢装置串接在冶金行业冷却系统管道中。特制的高频电场除垢防垢装置由振荡电路及换能器组成，使用后使用原水而不长垢，该装置具有低成本、无污染、无腐蚀之特点，且有除垢功能，是一种具有推广价值的方法及设备。
権利要求書
1、一种冶金行业冷却水系统水处理的新方法，其特征在于将 特制的大功率高频电场除垢防垢装置串接到冶金行业冷却系 统水管道中，冷却用水直接采用未经任何处理的原水(或循 环水)。

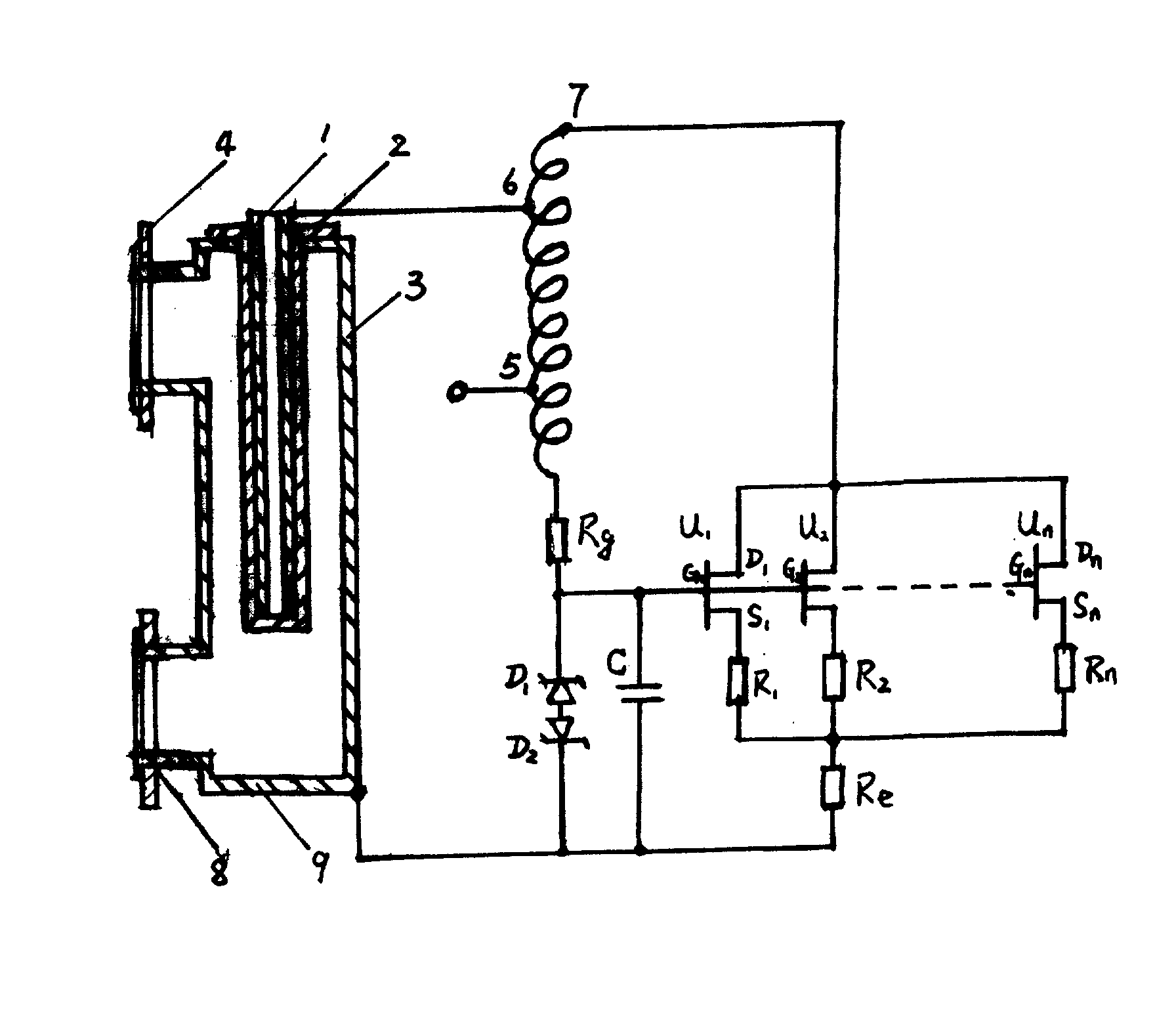

2、一种冶金行业冷却水处理新方法所用的特制的大功 率高频电场除垢防垢装置，由大功率振荡电路及换能器9组 成，多个并联的均效应管U1…Un及其偏置电阻R1…Rn、 Re、Rg，电容C，线圈L组成大功率振荡电路，线圈L组 成大功率振荡电路。线圈L的5端接电源，6端接换能器， 7端接场效应管U1～Un之漏极D1～Dn，4端通过Rg接场 效应管U1～Un之栅极G1～Gn，场效应管U1～Un之栅极通 过并联的电容C与二极管D1～D2接地，电阻R1～Rn分别接 至U1～Un的源极Sn和电阻Re，Re为一端接地;换能器9 呈圆筒形结构，两端分别有进水口4和出水口8，其口径根 据水量大小而不同，外壳3接地为外电极，筒内有金属管电 极1，接线圈L抽头6，金属管电极1外包围着一层高强度 尼龙绝缘内胆2。
说明书
冶金行业冷却水系统水处理的 新方法及专用设备。
在冶金行业中，由于冶炼温度高、设备的冷却水系统量 大，水处理的量非常必要。目前一般用软化水和原水。软化 水成本高有水污染且有氧腐蚀;原水成本低，生垢严重影响 冷却效果，致使设备运行寿命降低。因此研究寻找一种成本 低、冷却效果好、无污染和氧腐蚀轻的新方法是十分必要的。 目前市场已有电场防垢除垢的装置，但对于象冶金行业冷却 水处理尚不适用。
本发明的目的，即是根据已有技术存在的问题而设计的 一种冶金行业冷却水处理的新方法及专用设备，将该方法及 设备用于冶金行业冷却水处理后，可使冷却管道内的原有的 垢逐渐松软脱落，并且不再长垢，达到防垢、除垢之目的， 且无污染、腐蚀轻。
本发明所述的方法为;将特制的大功率高频电场除垢防 垢装置串接到冶金行业冷却系统管道中，冷却用水直接采用 未经任何处理的原水(或循环水)。
要使用本发明所述的方法需使用特制的大功率高频电 场除垢防垢仪。下面参照附图详述它是如何使本发明的目的 得以实现的。
