多级生物转盘一体化污水处理技术

　　申请日2017.12.28

　　公开(公告)日2018.08.21

　　IPC分类号C02F9/14

　　摘要

　　本实用新型公开了一种多级生物转盘一体化污水处理设备，属生活污水处理领域。该设备包括：反应池，其内设有依次连通的缺氧生物转盘装置、好氧生物转盘装置、混合液回流池、沉淀池、过滤池和消毒池;缺氧生物转盘装置设有进水端;消毒池设有总出水管;混合液回流池内分别设有推进器和内回流控制装置;沉淀池内设有竖流沉淀装置;过滤池内设有微孔过滤装置;消毒池内设有紫外消毒装置。该设备能实现缺氧与好氧两级生物转盘生化处理，设置混合液回流池取代混合液回流泵，减少电耗;沉淀池内设置竖流沉淀池，占地较少。该设备内生化设备和深度处理设备有机结合形成一体化污水处理组合体，同时保证各污染物稳定达标、操作方便。

　　权利要求书

　　1.一种多级生物转盘一体化污水处理设备，其特征在于，包括：

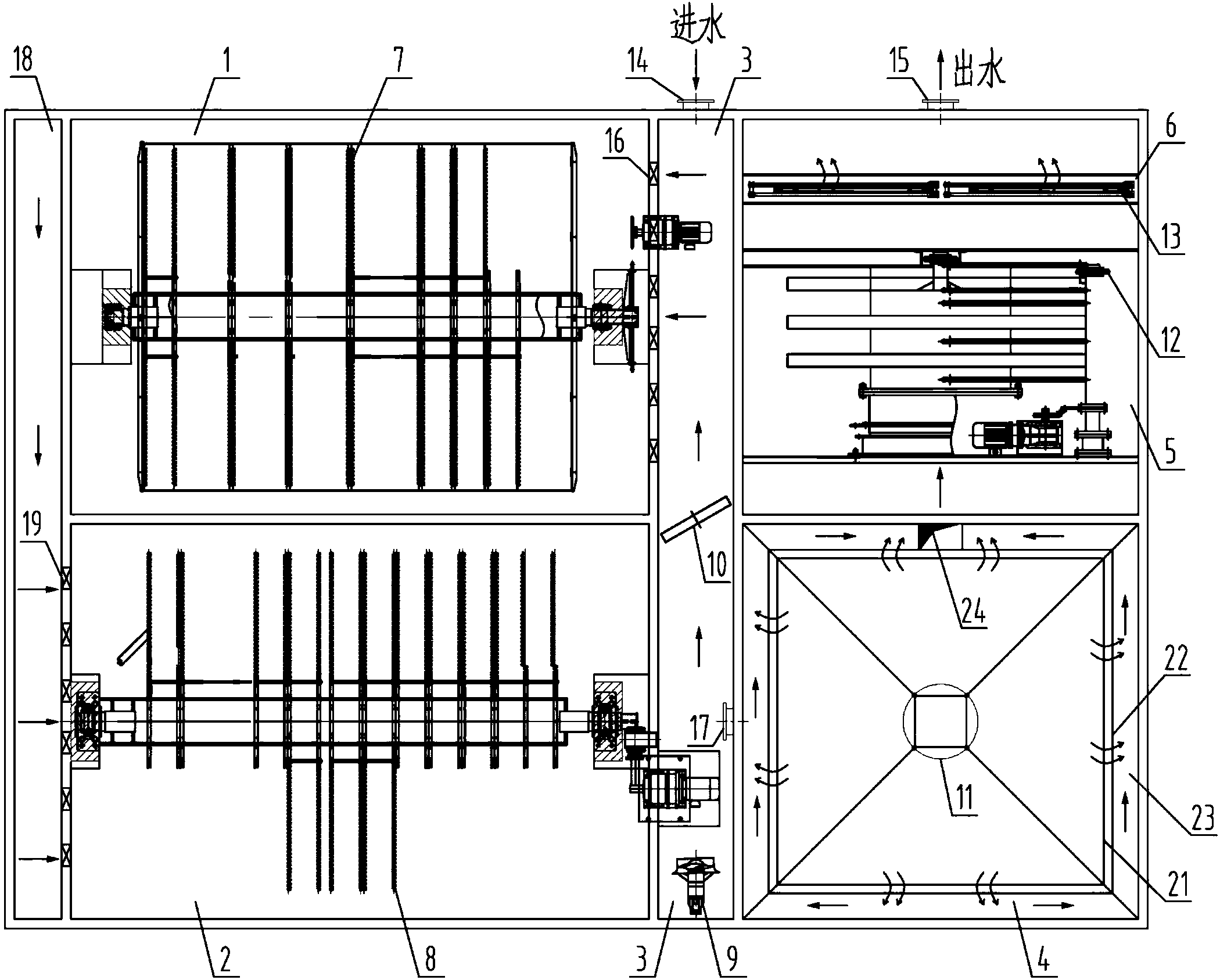

　　反应池，其内设有依次连通的缺氧生物转盘装置、好氧生物转盘装置、混合液回流池、沉淀池、过滤池和消毒池;其中，

　　所述缺氧生物转盘装置设有进水端;

　　所述消毒池设有总出水管;

　　所述混合液回流池内分别设有推进器和内回流控制装置;

　　所述沉淀池内设有竖流沉淀装置;

　　所述过滤池内设有微孔过滤装置;

　　所述消毒池内设有紫外消毒装置。

　　2.根据权利要求1所述的多级生物转盘一体化污水处理设备，其特征在于，所述缺氧生物转盘装置和好氧生物转盘装置并列设在所述反应池内一端，所述缺氧生物转盘装置的进、出水端与所述好氧生物转盘装置的进、出水端方向相反设置，所述缺氧生物转盘装置的进水端处于所述反应池的中间部位;

　　所述缺氧生物转盘装置的进水端和所述好氧生物转盘装置的出水端外侧设置混合液回流池，所述混合液回流池的中间部位设置所述内回流控制装置，所述混合液回流池内回流控制装置前端的池体与所述缺氧生物转盘装置的进水端连接，该混合液回流池前端的池体上设置总进水管，该总进水管经所述混合液回流池与所述缺氧生物转盘装置的进水端连接;所述混合液回流池内回流控制装置后端的池体与所述好氧生物转盘装置的出水端连接;

　　所述缺氧生物转盘装置的出水端和所述好氧生物转盘装置的好水端外侧设置过水连接槽，该缺氧生物转盘装置的出水端经过水连接槽连接所述好氧生物转盘装置的进水端;

　　所述混合液回流池外侧的所述反应池内并列设置所述沉淀池、过滤池和消毒池;

　　所述沉淀池的进水管与所述混合液回流池内连通;

　　所述消毒池上设置的所述总出水管与所述混合液回流池上设置的所述总进水管处于反应池的同一侧。

　　3.根据权利要求1或2所述的多级生物转盘一体化污水处理设备，其特征在于，所述缺氧生物转盘装置内设有缺氧生物转盘;所述缺氧生物转盘装置的进水端由该缺氧生物转盘装置的池壁上的多个进水孔构成;

　　所述好氧生物转盘装置内设有好氧生物转盘，所述好氧生物转盘装置的进水端是由该好氧生物转盘装置的池壁上的多个进水孔构成。

　　4.根据权利要求1或2所述的多级生物转盘一体化污水处理设备，其特征在于，所述缺氧生物转盘装置的池壁上的进水孔的数量为均匀布置的16个，每个进水孔的孔径为100mm×100mm;

　　所述好氧生物转盘装置的池壁上的进水孔的数量为均匀布置的16个，每个进水孔的孔径为100mm×100mm。

　　5.根据权利要求1或2所述的多级生物转盘一体化污水处理设备，其特征在于，所述沉淀池内上部为沉淀区，下部为储泥区，该沉淀池内的竖流沉淀装置为：该沉淀池内中心位置设置中心管，中心管周围设置环形浮渣挡板，所述环形浮渣挡板外周为与该沉淀池的出水口连接的集水槽，所述环形浮渣挡板的上端设置溢流堰。

　　6.根据权利要求5所述的多级生物转盘一体化污水处理设备，其特征在于，所述沉淀池的储泥区为锥形结构的污泥斗。

　　7.根据权利要求1或2所述的多级生物转盘一体化污水处理设备，其特征在于，所述过滤池内的微孔过滤装置排渣槽连接至该微孔过滤装置底部排渣槽。

　　8.根据权利要求1或2所述的多级生物转盘一体化污水处理设备，其特征在于，所述紫外消毒装置为两组，采用倾斜式等间距设置在所述消毒池内，两组紫外消毒装置互相平行。

　　9.根据权利要求1或2所述的多级生物转盘一体化污水处理设备，其特征在于，所述过滤池连接所述总出水管之间设有挡板。

　　说明书

　　多级生物转盘一体化污水处理设备

　　技术领域

　　本实用新型涉及污水处理领域，特别是涉及一种多级生物转盘一体化污水处理设备。

　　背景技术

　　随着村镇规模不断扩大以及村镇经济水平不断提高，村镇污水排放量迅速增长，据住房部数据统计，建制镇未经处理而排放的污水总量是城市和县城的总和，行政村未经处理而排放的污水总量是城市污水的1.5倍。未来3～5年，村镇新增污水处理规模将超过3000×104m3/d，将撬动投资3000多亿元。污水排放标准逐步提高是大势所趋，部分地区已经在执行《城镇污水处理厂污染物排放标准(GB18918-2002)》一级A标准。

　　针对水量范围为300～5000m3/d且出水标准为一级A的村镇污水处理工程，目前市场上采用的工艺较多，但大部分均是围绕主体工艺进行各单元的零散拼凑，单元分离导致占地面积增加、土建和安装费用增大、水力流程不顺畅。

　　实用新型内容

　　基于上述现有技术所存在的问题，本实用新型提供一种多级生物转盘一体化污水处理设备，其操作方便、运营维护方便，出水稳定达标。

　　本实用新型的目的是通过以下技术方案实现的：

　　本实用新型实施方式提供一种多级生物转盘一体化污水处理设备，包括：

　　反应池，其内设有依次连通的缺氧生物转盘装置、好氧生物转盘装置、混合液回流池、沉淀池、过滤池和消毒池;
