申请日2017.12.28
公开(公告)日2018.08.28
IPC分类号B01F11/00; B01F15/00; C02F1/52
摘要
本实用新型公开了一种混合效率高的污水处理用降解装置，包括箱体，所述箱体内腔顶部的右侧固定连接有气缸，所述气缸的底部固定连接有移动杆，所述移动杆的右端固定连接有第一滑块，所述箱体内腔的右侧开设有第一滑槽，且第一滑槽的内部与第一滑块的右侧滑动连接。本实用新型通过设置气缸、移动杆、固定块、活动杆、活动块、移动柱、连接杆和活动板的配合使用，解决了现有的污水处理用降解装置混合效率低的问题，该混合效率高的污水处理用降解装置，具备混合效率高的优点，能够充分的将明矾混合于水中，而且边缘处的污水也能够与明矾混合，缩短了污水沉淀的时间，提高了处理污水的效率，便于使用者的使用，值得推广使用。
权利要求书

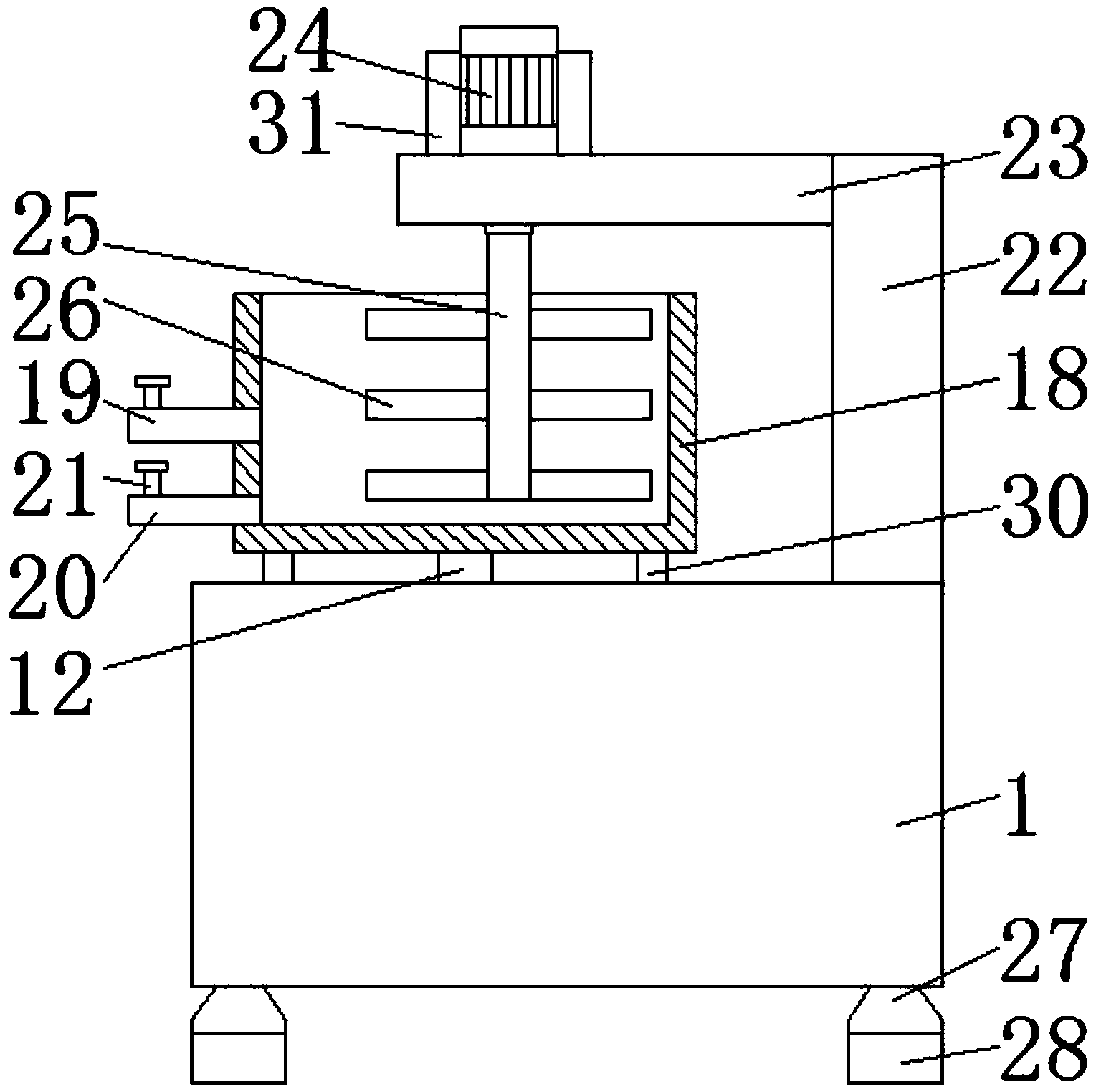

1.一种混合效率高的污水处理用降解装置，包括箱体(1)，其特征在于：所述箱体(1)内腔顶部的右侧固定连接有气缸(2)，所述气缸(2)的底部固定连接有移动杆(3)，所述移动杆(3)的右端固定连接有第一滑块(4)，所述箱体(1)内腔的右侧开设有第一滑槽(5)，且第一滑槽(5)的内部与第一滑块(4)的右侧滑动连接，所述箱体(1)内腔的底部固定连接有固定块(6)，所述固定块(6)的顶部活动连接有活动杆(7)，所述活动杆(7)的正面开设有活动槽(8)，且移动杆(3)的左端通过轴销与活动槽(8)的内壁滑动连接，所述活动杆(7)远离固定块(6)的一端活动连接有活动块(9)，所述箱体(1)内腔的底部开设有第二滑槽(10)，且第二滑槽(10)位于固定块(6)的左侧，所述第二滑槽(10)的内壁滑动连接有第二滑块(11)，所述第二滑块(11)的顶部固定连接有移动柱(12)，所述移动柱(12)的右侧固定连接有连接杆(13)，所述连接杆(13)的右端固定连接有活动板(14)，所述活动板(14)的右侧开设有第三滑槽(15)，所述第三滑槽(15)的内壁滑动连接有第三滑块(16)，且第三滑块(16)的右侧与活动块(9)的左侧固定连接，所述箱体(1)的顶部开设有通槽(17)，所述移动柱(12)的顶部贯穿至通槽(17)的顶部固定连接有搅拌斗(18)，所述搅拌斗(18)的左侧从上至下依次连通有出水管(19)和排污管(20)，所述出水管(19)和排污管(20)的顶部均设置有阀门(21)，所述箱体(1)顶部的右侧固定连接有立柱(22)，所述立柱(22)左侧的顶部固定连接有支撑板(23)，所述支撑板(23)的顶部固定连接有电机(24)，所述电机(24)的输出端贯穿至支撑板(23)的底部固定连接有转轴(25)，且转轴(25)的底部延伸至搅拌斗(18)的内部，所述转轴(25)的两侧均固定连接有搅拌叶(26)。
2.根据权利要求1所述的一种混合效率高的污水 处理用降解装置，其特征在于：所述箱体(1)的底部固定连接有梯形块(27)，所述梯形块(27)的底部固定连接有防滑垫(28)。
3.根据权利要求1所述的一种混合效率高的污水处理用降解装置，其特征在于：所述箱体(1)顶部的两侧均开设有第四滑槽(29)，且两个第四滑槽(29)关于通槽(17)呈中心对称分布，所述搅拌斗(18)底部的两侧均固定连接有第四滑块(30)，且第四滑块(30)的底部与第四滑槽(29)的内壁滑动连接。
4.根据权利要求1所述的一种混合效率高的污水处理用降解装置，其特征在于：所述电机(24)的两侧均固定连接有固定板(31)，且固定板(31)的底部与支撑板(23)的顶部固定连接。
说明书
一种混合效率高的污水处理用降解装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种混合效率高的污水处理用降解装置。
背景技术
污水主要由生活污水和农业废水组成，生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所，但生活污水一般不含有毒性，且具有一定的肥效，可用来灌溉农田，农业废水的成分则多种多样，不同的季节，不同的地方，不同发展目标的村镇，其废水需要用不同的处理方法，在处理污水时，为减小污水排放量及其复杂程度，应结合国家正在大力推广的沼气池建设，将生活用水中的冲厕用水和其他生活用水分开，不但可以降低污水的排放量、复杂程度和处理费用，而且对发展农村清洁新能源，保护人居环境、促进农村经济社会的可持续发展等具有重要的意义。
在污水处理过程中往往需要用到明矾对污水中的小颗粒进行吸附沉淀初步处理，在吸附沉淀的过程中，需要将明矾加入到污水中进行混合搅拌，但是现有的污水处理用降解装置存在混合效率低的弊端，无法充分的将明矾混合于水中，而且边缘处的污水无法与明矾混合，延长了污水沉淀的时间，降低了处理污水的效率，不便于使用者的使用。
实用新型内容
本实用新型的目的在于提供一种混合效率高的污水处理用降解装置，具备混合效率高的优点，解决了现有的污水处理用降解装置混合效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种混合效率高的污水处理用降解装置，包括箱体，所述箱体内腔顶部的右侧固定连接有气缸，所述气缸的底部固定连接有移动杆，所述移动杆的右端固定连接有第一滑块，所述箱体内腔的右侧开设有第一滑槽，且第一滑槽的内部与第一滑块的右侧滑动连接，所述箱体内腔的底部固定连接有固定块，所述固定块的顶部活动连接有活动杆，所述活动杆的正面开设有活动槽，且移动杆的左端通过轴销与活动槽的内壁滑动连接，所述活动杆远离固定块的一端活动连接有活动块，所述箱体内腔的底部开设有第二滑槽，且第二滑槽位于固定块的左侧，所述第二滑槽的内壁滑动连接有第二滑块，所述第二滑块的顶部固定连接有移动柱，所述移动柱的右侧固定连接有连接杆，所述连接杆的右端固定连接有活动板，所述活动板的右侧开设有第三滑槽，所述第三滑槽的内壁滑动连接有第三滑块，且第三滑块的右侧与活动块的左侧固定连接，所述箱体的顶部开设有通槽，所述移动柱的顶部贯穿至通槽的顶部固定连接有搅拌斗，所述搅拌斗的左侧从上至下依次连通有出水管和排污管，所述出水管和排污管的顶部均设置有阀门，所述箱体顶部的右侧固定连接有立柱，所述立柱左侧的顶部固定连接有支撑板，所述支撑板的顶部固定连接有电机，所述电机的输出端贯穿至支撑板的底部固定连接有转轴，且转轴的底部延伸至搅拌斗的内部，所述转轴的两侧均固定连接有搅拌叶。
优选的，所述箱体的底部固定连接有梯形块，所述梯形块的底部固定连接有防滑垫。
优选的，所述箱体顶部的两侧均开设有第四滑槽，且两个第四滑槽关于通槽呈中心对称分布，所述搅拌斗底部的两侧均固定连接有第四滑块，且第四滑块的底部与第四滑槽的内壁滑动连接。
优选的，所述电机的两侧均固定连接有固定板，且固定板的底部与支撑板的顶部固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置气缸、移动杆、固定块、活动杆、活动块、移动柱、连接杆和活动板的配合使用，解决了现有的污水处理用降解装置混合效率低的问题，该混合效率高的污水处理用降解装置，具备混合效率高的优点，能够充分的将明矾混合于水中，而且边缘处的污水也能够与明矾混合，缩短了污水沉淀的时间，提高了处理污水的效率，便于使用者的使用，值得推广使用。
2、本实用新型通过设置梯形块和防滑垫，能够有效增强了箱体对地面的摩擦力，防止箱体出现位移的现象，通过设置第四滑槽和第四滑块，能够有效避免了搅拌斗在移动的过程出现倾斜的现象，提高了搅拌斗的平稳性，通过设置固定板，能够有效增强对电机的固定，防止电机在工作的过程中出现倾斜的现象。
