申请日2017.12.28
公开(公告)日2018.08.24
IPC分类号E03F5/10
摘要
农村一体化污水处理设备防水结构。当将钢结构池体埋入地下时，需要在钢结构池体放置沟内砌有截面呈U型结构的混凝土放置平台，这种结构很容易造成放置平台的台面积水，不能够及时将放置平台上的积水排出，台面的积水和土壤中的水分长时间与钢结构池体接触，容易对池体造成腐蚀，减少池体的使用寿命。农村一体化污水处理设备防水结构，其组成包括：钢结构池体(1)和地沟(2)，地沟的沟面的四周具有隔离混凝土墙体(3)，隔离混凝土墙体之间具有一组排水混凝土墙体(4)，一其中相邻的两个排水混凝土墙体的距离相等。本实用新型用于农村一体化污水处理设备防水结构。
权利要求书
1.一种农村一体化污水处理设备防水结构，其组成包括：钢结构池体和地沟，其特征是：所述的地沟的沟面具有隔离混凝土墙体，所述的隔离混凝土墙体之间具有一组排水混凝土墙体，一其中相邻的两个所述的排水混凝土墙体的距离相等，一组所述的排水混凝土墙体的长度与所述的隔离混凝土墙体的长度相同，所述的隔离混凝土墙体和所述的排水混凝土墙体的表面上均匀的涂有砂浆抹面，所述的钢结构池的底部放置在一组所述的排水混凝土墙体的上方。
2.根据权利要求1所述的农村一体化污水处理设备防水结构，其特征是：所述的隔离混凝土墙体的上方固定连接有排水板，所述的排水板上设置有安装孔和一组条形孔，一组所述的条形孔上设置有筛网，所述的排水板的侧面设置有密封胶垫，所述的密封胶垫与所述的钢结构池体的侧面贴合。
说明书
农村一体化污水处理设备防水结构
技术领域：
本实用新型涉及一种农村一体化污水 处理设备防水结构。
背景技术：
农村社区污水处理设备一体化设备由二组池子组成，一组为钢筋混凝土结构池体，另一组为钢结构池体。钢筋混凝土池体埋入地下，钢结构池体可埋入地坪以下，也可安装在地坪上。当将钢结构池体埋入地下时，需要在钢结构池体放置沟内砌有截面呈U型结构的混凝土放置平台，这种结构很容易造成放置平台的台面积水，不能够及时将放置平台上的积水排出，台面的积水和土壤中的水分长时间与钢结构池体接触，容易对池体造成腐蚀，减少池体的使用寿命。
发明内容：
本实用新型的目的是提供一种农村一体化污水处理设备防水结构。
上述的目的通过以下的技术方案实现：
农村一体化污水处理设备防水结构，其组成包括：钢结构池体和地沟，所述的地沟的沟面具有隔离混凝土墙体，所述的隔离混凝土墙体之间具有一组排水混凝土墙体，一其中相邻的两个所述的排水混凝土墙体的距离相等，一组所述的排水混凝土墙体的长度与所述的隔离混凝土墙体的长度相同，所述的隔离混凝土墙体和所述的排水混凝土墙体的表面上均匀的涂有砂浆抹面，所述的钢结构池的底部放置在一组所述的排水混凝土墙体的上方。
所述的农村一体化污水处理设备防水结构，所述的隔离混凝土墙体的上方固定连接有排水板，所述的排水板上设置有安装孔和一组条形孔，一组所述的条形孔上设置有筛网，所述的排水板的侧面设置有密封胶垫，所述的密封胶垫与所述的钢结构池体的侧面贴合。
本实用新型的有益效果：

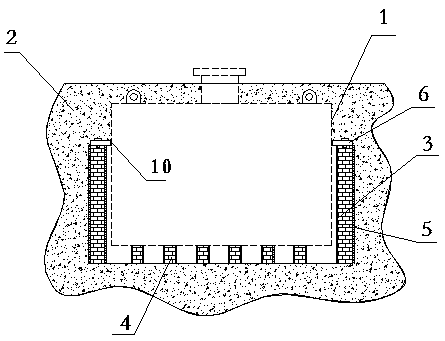

1.本实用在地沟内的水平处，等距的安装有一组排水混凝土墙体，然后在一组排水混凝土墙体的四周装有隔离混凝土墙体，在隔离混凝土墙体和排水混凝土墙体的表面均匀的涂有砂浆抹面，将钢结构池体放置在一组排水混凝土墙体的上方，钢结构池体将一组排水混凝土墙体分隔成若干排水区域，能够将从地表渗入到土壤中的雨水从排水混凝土墙体和钢结构池体所围成的区域排人到土壤中，防止传统的混凝土墙体采用截面为U型结构的混凝土墙体发生储水的现象，造成池体的腐蚀。
本实用新型在隔离混凝土墙体的上方通过墙钉或螺栓件固定连接有排水板，将上方土壤层中的水分从排水板的筛网中排出，将排出的积水流入到外侧的排水混凝土墙体和隔离混凝土墙体之间的空隙处，然后从地沟的底面流入到土壤中，防止钢结构池体侧面中土壤的水分对钢结构池体造成腐蚀。
