申请日1994.08.03
公开(公告)日1995.05.10
IPC分类号B08B9/04; E03C1/306
摘要
本实用新型公开了一种废水排水管清堵装置，它在进水管干道和出水管干道之间设有干道清堵管路，清堵支路;干道清堵管路由干道清堵流水显示器和干道清堵进水阀组成;清堵支路由支道清堵流水显示器、支道清堵进水阀和水道分配器组成，它利用自来水水流的压力冲击堵塞物以达到清除管道中堵塞物的目的，本实用新型操作简单，清堵省时、省力，效率高。
権利要求書

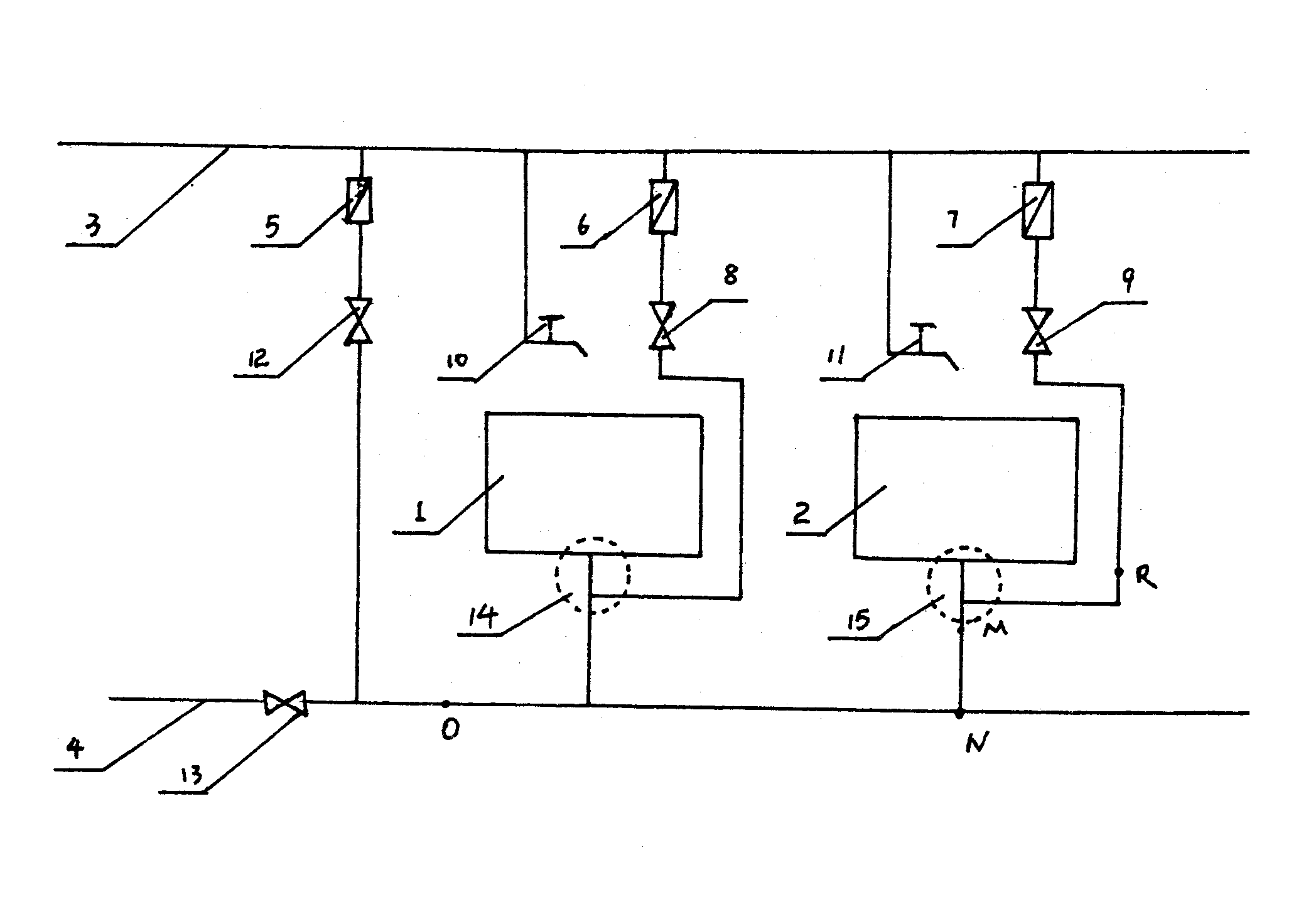

1、一种废水排水管清堵装置，包括进水管干道，出水管干道，干道清堵管路，清堵支路，其特征在于：干道清堵管路由干道清堵流水显示器和干道清堵进水阀串联组成，干道清堵流水显示器的一端与进水管干道连接，干道清堵进水阀的一端与排水管干道连接;清堵支路由水道分配器、支道清堵进水阀和支道清堵流水显示器组成，其中支道清堵流水显示器与支道清堵进水阀串联，支道清堵流水显示器的一端与进水管干道连接，支道清堵进水阀的一端与水道分配器连接，水道分配器的三个开口分别与支道清堵进水阀、水池、排水管干道连接。
2、根据权利要求1所述的废水排水管清堵装置，其特征在于：水道分配器上设有上、下水塞。
3、根据权利要求1所述的废水排水管清堵装置，其特征在于：在排水管干道出口处设有干道清堵排水阀。
说明书
本实用新型涉及一种排放废水的管道，特别是一种具有清除管道堵塞物功能的废水排水管清堵装置。
在日常生活中，自来水已得到普遍地应用，但使用者一遇到排水管堵塞，清理起来非常不方便。往往要使用专门的清理工具和请下水道工人才能完成，有时还会遇到清扫口被建筑物改建后的墙堵住的情况，只能采用拆墙或改建水道的方法进行清堵，费时、费力，效率不高。
本实用新型的目的是提供一种废水排水管清堵装置，它可与排水管同时安装，在管道堵塞时开启，能有效地清除管道中的堵塞物。
本实用新型的目的是这样实现的：一种废水排水管清堵装置，包括进水管干道，出水管干道，干道清堵回路，清堵支路，干道清堵管路由干道清堵流水显示器和干道清堵进水阀串联组成，干道清堵流水显示器的一端与进水管干道连接，干道清堵进水阀的一端与排水管干道连接;清堵支路由水道分配器、支道清堵进水阀和支道清堵流水显示器组成，其中支道清堵流水显示器与支道清堵进水阀串联，支道清堵流水显示器的一端与进水管干道连接，支道清堵进水阀的一端与水道分配器连接，水道分配器的三个开 口分别与支道清堵进水阀、水池、排水管干道连接;水道分配器上设有上、下水塞;在排水管干道出口处设有干道清堵排水阀。
使用本实用新型所公开的废水排水管清堵装置，使一般的用户能在较短的时间内自行操作清除管道堵塞和经常保养水管，使水管畅通，清除工作省时、省力，效率高。
