申请日2017.12.28
公开(公告)日2018.08.28
IPC分类号C02F9/04
摘要
本实用新型公开了一种景观用雨水处理装置，包括雨水收集箱与混凝消毒罐，雨水收集箱从上至下依次设置有进水腔、渗透层、第一蓄水腔、精过滤层及第二蓄水腔，进水腔上面设有进水管，渗透层由上到下依次包括鹅卵石层、麦饭石层、海泡石层、渗透土工布及第一支撑滤板，渗透土工布包覆在第一支撑滤板的外表面，精过滤层由上至下依次包括细沙层、防漏网层、活性炭层及第二支撑滤板，第二蓄水腔设有溢流管，溢流管与混凝消毒罐连接，混凝消毒罐设有搅拌装置与排水管，排水管位于混凝消毒罐的底部。该处理装置能够有效去除雨水中的杂质，处理后的雨水能够直接作为景观水使用。
权利要求书
1.一种景观用雨水处理装置，其特征在于，包括雨水收集箱与混凝消毒罐，所述雨水收集箱从上至下依次设置有进水腔、渗透层、第一蓄水腔、精过滤层及第二蓄水腔，所述进水腔上面设有进水管，所述渗透层由上到下依次包括鹅卵石层、麦饭石层、海泡石层、渗透土工布及第一支撑滤板，所述渗透土工布包覆在所述第一支撑滤板的外表面，所述精过滤层由上至下依次包括细沙层、防漏网层、活性炭层及第二支撑滤板，所述第二蓄水腔设有溢流管，所述溢流管与所述混凝消毒罐连接，所述混凝消毒罐设有搅拌装置与排水管，所述排水管位于所述混凝消毒罐的底部。
2.根据权利要求1所述的景观用雨水处理装置，其特征在于，所述搅拌装置包括搅拌轴、搅拌片与搅拌电机，所述搅拌片设置在所述搅拌轴上面，所述搅拌轴与所述搅拌电机连接。
3.根据权利要求1所述的景观用雨水处理装置，其特征在于，所述搅拌装置还连接有曝气管，所述曝气管连接有气泵。
说明书
景观用雨水 处理装置
技术领域
本实用新型属于水处理技术领域，具体涉及一种景观用雨水处理装置。
背景技术
生态水景同绿化一样，都是一样景观。城市景观水体用以修饰环境、给水以美感,维护生态平衡。一般景观用水包括池水、流水、喷水和涌水等用水，景观水就最好为流动水循环使用。景观水可以是自来水，也可以是雨水等非传统水源。
雨水是城市水循环的重要环节，但是随着城市化的发展，自然地表被建筑、道路、停车场等人工构筑物所替代导致不透水面积增加，而在城市“多水”的同时，又面临这水资源的严重短缺。目前对待雨水的态度大多数是直接将雨水排入市政排水管道，不仅给城市雨水管网造成了负担，也存在严重的洪涝灾害隐患，给人们的生产生活带来了极大的威胁，同时也造成了雨水资源的大量流失。现有的雨水收集处理装置整体造价高，过滤设备需要经常处理，纳污性能低下，设备之间无法实现高效的连供处理，限制了其在景观水方面的应用。
实用新型内容
本实用新型提出一种景观用雨水处理装置，该处理装置能够有效去除雨水中的杂质，处理后的雨水能够直接作为景观水使用。
本实用新型的技术方案是这样实现的：

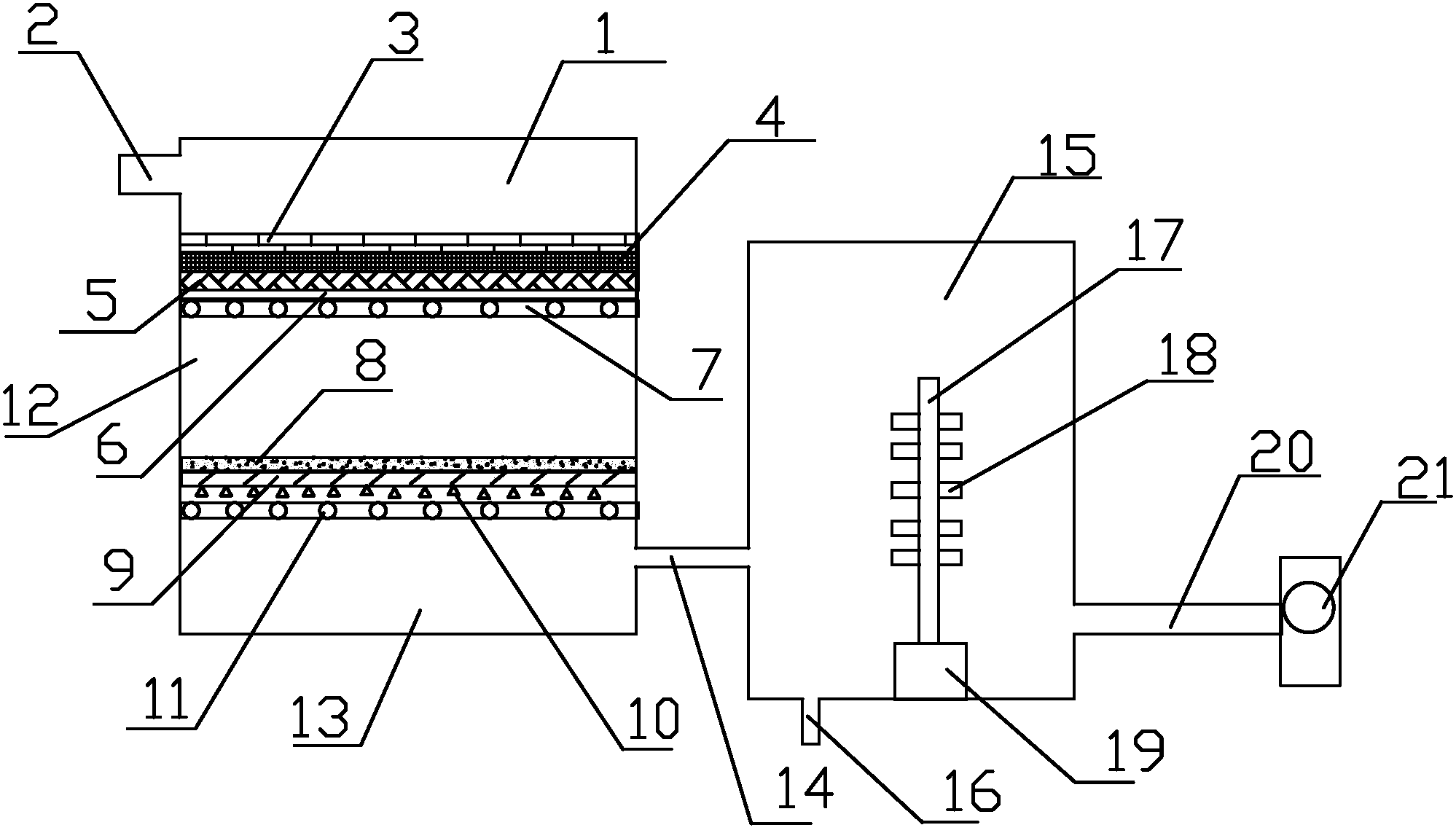

一种景观用雨水处理装置，包括雨水收集箱与混凝消毒罐，所述雨水收集箱从上至下依次设置有进水腔、渗透层、第一蓄水腔、精过滤层及第二蓄水腔，所述进水腔上面设有进水管，所述渗透层由上到下依次包括鹅卵石层、麦饭石层、海泡石层、渗透土工布及第一支撑滤板，所述渗透土工布包覆在所述第一支撑滤板的外表面，所述精过滤层由上至下依次包括细沙层、防漏网层、活性炭层及第二支撑滤板，所述第二蓄水腔设有溢流管，所述溢流管与所述混凝消毒罐连接，所述混凝消毒罐设有搅拌装置与排水管，所述排水管位于所述混凝消毒罐的底部。
优选地，所述搅拌装置包括搅拌轴、搅拌片与搅拌电机，所述搅拌片设置在所述搅拌轴上面，所述搅拌轴与所述搅拌电机连接。
优选地，所述搅拌装置还连接有曝气管，所述曝气管连接有气泵。
本实用新型的有益效果：
本实用新型的景观用雨水处理装置的工作原理为：雨水先进入进水腔通过渗透层初步过滤可以将雨水中的大颗粒除去，然后第一蓄水腔与精过滤层去除渗透层难以去除的杂质，最后雨水进入第二蓄水腔，通过溢流管缓缓进入混凝消毒罐对雨水进行消毒处理，使得处理后的雨水溶氧量增加，直接可以用于景观水。渗透层由上到下依次包括鹅卵石层、麦饭石层、海泡石层、渗透土工布及第一支撑滤板，其中麦饭石层与海泡石可以起到对雨水杀菌效果。精过滤层由上至下依次包括细沙层、防漏网层、活性炭层及第二支撑滤板，防漏网层可以防止细沙过多混入雨水中。进入第二蓄水腔中的雨水不是直接进入混凝消毒罐内的，而是通过溢流管溢流进入，这样通过沉淀作用，将一些固体颗粒物沉淀下去，使得处理后的雨水更加干净。
