申请日1994.01.14
公开(公告)日1994.12.14
IPC分类号G01N31/16
摘要
污水化学需氧量自动检测仪，组成包括微机控制处理装置、采样泵、加液装置、消解装置、滴定装置，加液装置包括盛液瓶、移液管、加液管，消解装置包括恒温电炉、消解瓶、冷凝管，滴定装置包括注射泵、滴定瓶、滴定液盛液瓶，其特征是加液装置还包括空气压缩机、配气管、通气管、移液电磁阀、加液电磁阀、定量瓶、消解加液器。实现自动检测，减轻人工工作量，结果准确可靠，可用于污水水源连续自动在线检测。
権利要求書
1、污水化学需氧量自动检测仪，组成包括微机控制处理装置、采样泵、加液装置、消解装置、滴定装置，加液装置包括盛液瓶、移液管、加液管，消解装置包括恒温电炉、消解瓶、冷凝管，滴定装置包括注射泵、滴定瓶、滴定液盛液瓶，其特征是加液装置还包括空气压缩机、配气管、通气管、移液电磁阀、加液电磁阀、定量瓶、消解加液器，电磁阀装在通气管上，盛液瓶和定量瓶均为密封容器，通气管分别与盛液瓶和定量瓶上部连通，移液管一端插入定量瓶，其管口置于定量线处，另一端插入盛液瓶，其管口置于接近瓶底处，加液管一端插入定量瓶，其管口置于瓶底处，另一端与消解加液器中的玻璃单向阀连接，指示剂定量瓶加液管另一端与滴定瓶上部连通。
2、根据权利要求1所述的检测仪，其特征是消解瓶上设置风冷管，风冷管内部带毛剌，管外有罩盒，罩盒内装有冷却风扇。
3、根据权利要求1或2所述的检测仪，其特征是冷凝管为蛇形管，管外包有冷却水套，水套内盛有静止的冷却水。
4、根据权利要求1所述的检测仪，其特征是在滴定瓶底部装有由光电池、单色光源组成的光电检测器。
5、根据权利要求1所述的检测仪，其特征是定量瓶定量线处有一个收缩的颈部，定量瓶瓶底收缩为倒圆锥形状。
6、根据权利要求1所述的检测仪，其特征是滴定瓶外包有冷却水套，瓶内装有由微型电机驱动的玻璃搅拌器。
说明书
本实用新型涉及一种利用化学方法检测水质的仪器，特别是一种由微机控制的污水化学需氧量自动检测仪。
化学需氧量(英文缩写COD，下同)是指在一定条件下，水中各种有机物质与强氧化剂重铬酸钾(K2Cr2O7)作用时所消耗的氧量，以氧的mg/l数来表示。它是指示水体受有机物污染程度的一项重要指标，是水质综合评价中的重要参数。国家标准GB11914-89严格规定了用重铬酸钾做氧化剂检测水质COD含量的方法、步骤，简称铬法。目前，铬法检测COD尚无用微机控制的自动测试仪器，仅限于人工在实验室用加液管、消解瓶、滴定管操作，耗时长，仅加热消解就需2小时，操作复杂，人工分析任务十分繁重，测试结果受人为因素影响很大，一致性不够。环保管理部门面对成千上万的污染源单位，无法经常检测COD，这给国家推行排污总量控制管理带来困难。
目前，微机的应用已很广泛。设计一个由微机控制的COD自动检测仪，主要困难是无法在移液管路中应用电磁阀控制定量加液，因为试剂溶液对阀体具有强烈的腐蚀性。
本实用新型的目的是，克服人工分析工作量大、结果一致性不够的缺点，提供一种由微机控制的污水化学需氧量自动检测仪，实现污水COD连续自动在线检测。

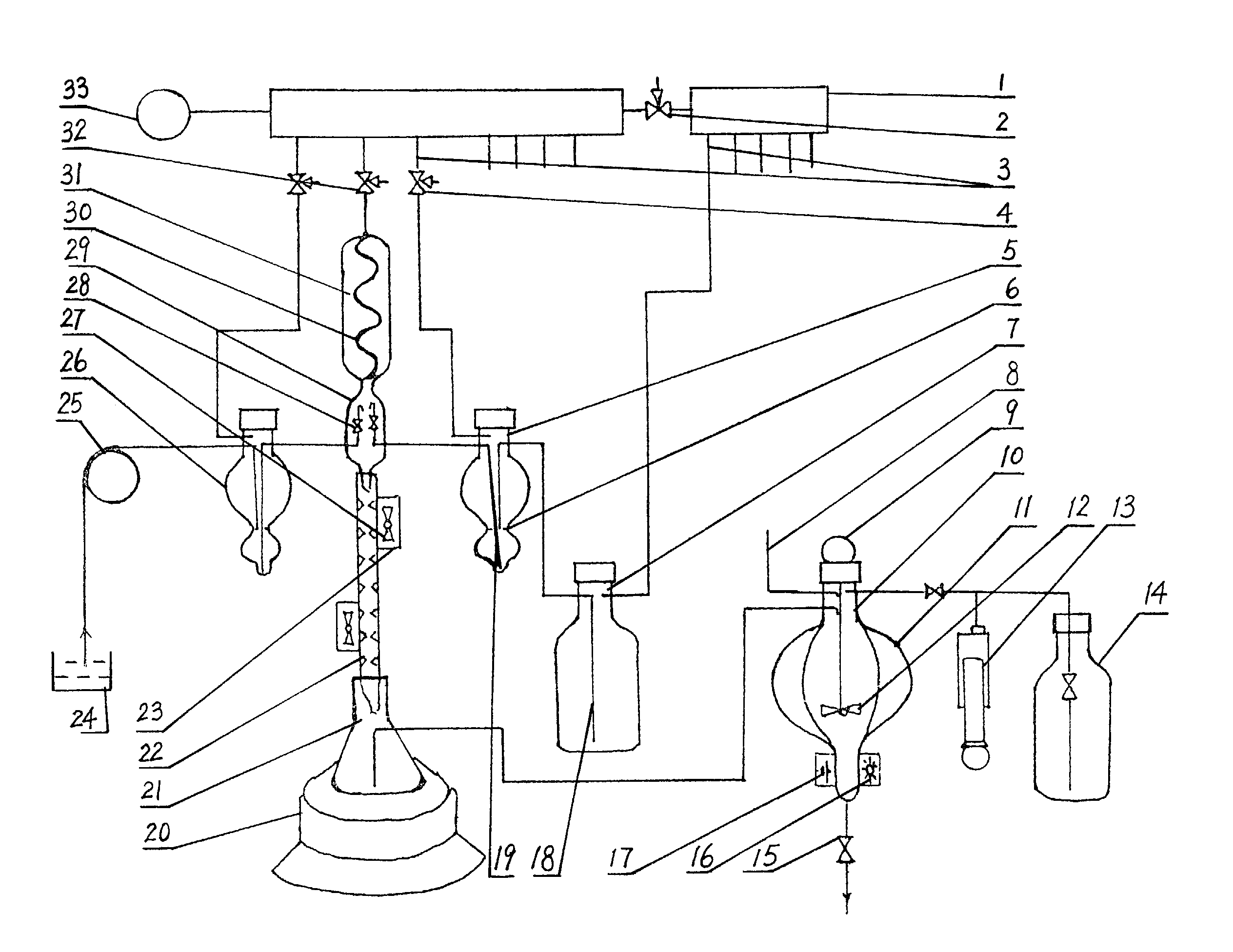

本实用新型污水化学需氧量自动检测仪的组成包括微机控制处理装置、采样泵、加液装置、消解装置、滴定装置，加液装置包括盛液瓶、移液管、加液管，消解装置包括恒温电炉、消解瓶、冷凝管，滴定装置包括注射泵、滴定瓶、滴定液盛液瓶，其特征是加液装置还包括空气压缩机、配气管、通气管、移液电磁阀、加液电磁阀、定量瓶、消解加液器，电磁阀装在通气管上，盛液瓶和定量瓶均为密封容器，通气管分别与盛液瓶 和定量瓶上部连通，移液管一端插入定量瓶，其管口置于定量线处，另一端插入盛液瓶，其管口置于接近瓶底处，加液管一端插入定量瓶，其管口置于瓶底处，另一端与消解加液器中的玻璃单向阀连接，指示剂定量瓶加液管另一端与滴定瓶上部连通。本实用新型设计了气动移液、加液结构，由微机控制各电磁阀的开启，实现自动定量移液、加液，避免了试剂溶液对阀体和管路的腐蚀，增强了仪器的可靠性。
