申请日1994.07.01
公开(公告)日1995.09.13
IPC分类号C02F3/10
摘要
本实用新型是对污水生物处理用管状填料的改进，通过在填料相邻孔管径向开有互相连通的通孔，形成水流的第二通道;以及在填料表面模压有凹凸花纹。从而克服了已有管状填料缺点，有效地提高了填料布气、布水的均匀性，改善了填料内水流特性，造成有利于高浓度生物量生长的环境，增强了填料的抗堵能力，并使填料的比表面积有较大增加，提高了污水净化效果。
権利要求書
1、一种污水生物处理用管状填料，由呈一定几何形状的波片组合成的孔管组成，其特征在于所说相邻孔管径向有互相连通的通孔，形成水流的第二通道。
2、根据权利要求1所述污水生物处理用管状填料，其特征在于所说通孔是由填料波片粘合面的雉堞形构成。
3、根据权利要求2所述污水生物处理用管状填料，其特征在于所说相邻孔管通孔水平排列。
4、根据权利要求2所述污水生物处理用管状填料，其特征在于所说相邻孔管通孔交错排列。
5、根据权利要求1、2、3或4所述污水生物处理用管状填料，其特征在于所说填料波片表面有凹凸花纹。
6、根据权利要求5所述污水生物处理用管状填料，其特征在于所说花纹轴向与水流动方向大致垂直。
7、根据权利要求6所述污水生物处理用管状填料，其特征在于所说波片粘接面相间突出的凸台为六角台形。
说明书
实用新型是关于污水生物处理用填料。
通常污水生物处理例如生物接触氧化用蜂窝式或列管式等管状填料，是由一定形状波片组合成的长管并列组合而成。填料仅轴向有上下贯通的通道(孔管)，被处理污水借助充氧曝气动力在填料轴向孔管中上下循环流动，与填料表面生长的生物膜接触而得以净化。这种轴向单通道填料布气、布水不易均匀，在一些局部区域易产生死角，有的甚至会发生部分污水不与填料接触而产生短流，污水在填料各孔管内流动不均匀，使得填料各孔管生物膜生长不均匀，不能充分发挥全部填料孔管作用。污水以单向直流形式通过填料孔管，对填料壁冲击力大，不利于保持填料表面高浓度生物量的生长。这些都影响污水处理效果的提高。填料单向长的通道，容易造成填料孔管堵塞，也会影响处理效果。另外上述填料孔管表面光滑，流经填料孔管的污水呈单向直流，造成污水与填料接触面狭小，仅孔管周边污水与填料接触，中部污水与填料接触机会小，也将影响处理效果的进一步提高。
实用新型的目的在于克服上述已有技术的不足，提供一种能改善水流特性，布气、布水均匀，防堵能力强，不易堵塞的污水生物处理用填料。
实用新型的另一目的在于提供一种水流特性更优良，并具有更大比表面积的新型填料。
实用新型第一目的实现是在蜂窝、列管等管状填料径向开有连通相邻孔管的通孔，形成水流的第二通道，改善填料内水流特性，实现填料各孔管水流的窜流，达到填料各孔管布水、布气均匀，防止污 水短流，提高抗堵能力，增加水、膜接触。具体说，实用新型污水生物处理用管状填料，由呈一定几何形状的波片组合成的孔管组成，其特征在于所说相邻孔管径向有互相连通的通孔，形成水流的第二通道。
实用新型另一目的实现是将填料表面压制出凹凸的花纹，既增大了填料的比表面积;同时由于凹凸的表面，能使流经填料孔管中的水流与凹凸花纹碰撞产生纹流，一增加了污水与填料表面生物膜的接触，二纹流可缓解污水对生物膜的冲击，造成有利于高浓度生物膜生长的环境。

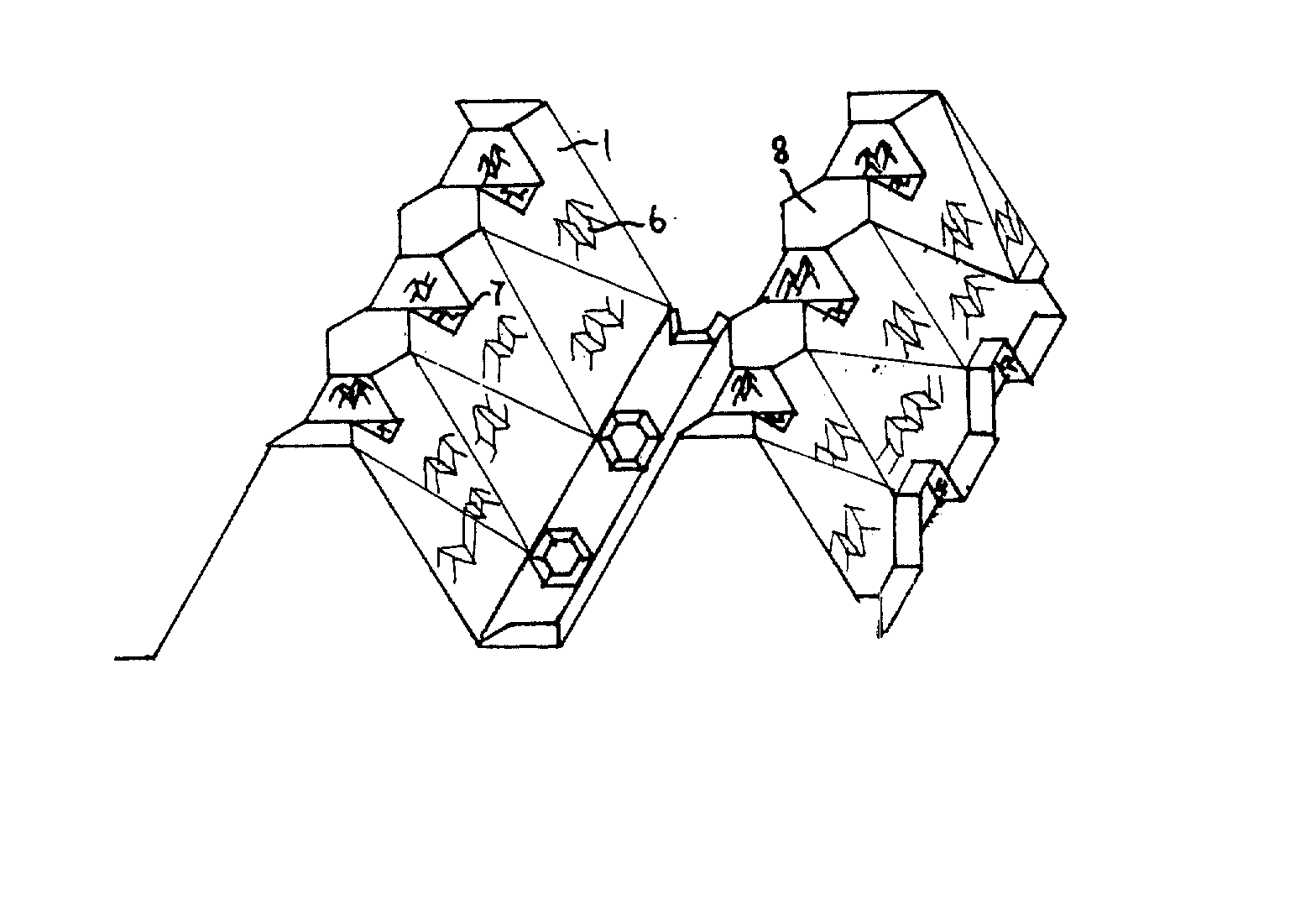

实用新型所述几何形状波板可以是任意形状，但考虑到成型制作方便及比表面积，一般能以组成六边形、梯形的波片为优，其管形则由成型波片及拼合形式决定。其径向通孔的形成，可以是在填料孔管径向开孔，然而一种更好的做法是将填料单片粘合面侧相间模压出一系列凹槽或凸台，使粘合面变成雉堞形，当两填料单片互相粘接成管状时，凸台与凸台粘结，两相对凹槽就形成了连通相邻孔管的通孔，这种成孔可增加填料比表面积。同一位置通孔的排列可以是直线水平的，也可以是交错的。通孔可以是朝一个方向，还可以是二个或多个方向，视填料孔管形状及制作而定。填料表面的凹凸花纹可以呈规则有序排列，也可以是无规则无序排列，花纹轴线最好与水流向大致垂直，以更有利于水流撞击产生旋流形成纹流。
