申请日1994.01.10
公开(公告)日1994.10.12
IPC分类号C02F3/12; B01D21/00
摘要
自然回流式污水处理装置，蓄液容槽由竖隔板分隔成分解槽和曝气槽，容槽顶部设有上盖并留开有活动盖，活动盖上向曝气槽内插探有通气管及药剂沉筒，分解槽的槽深方向上间隔设置有数层沿槽长方向倾斜的横隔板，各横隔板末端均有一缺口部，以使各层沉积物由此缺口沉入槽底，在竖隔板的分解槽一侧设有一导出竖管，竖管与隔板另一侧的曝气槽相通，曝气槽后段设有两块相间隔的倾斜挡板，前部挡板底部开有与曝气槽相通的回流口，前后部挡板上部均设有导流管，污水由排污管排入分解槽前部，经处理后由曝气槽末端引出。
権利要求書

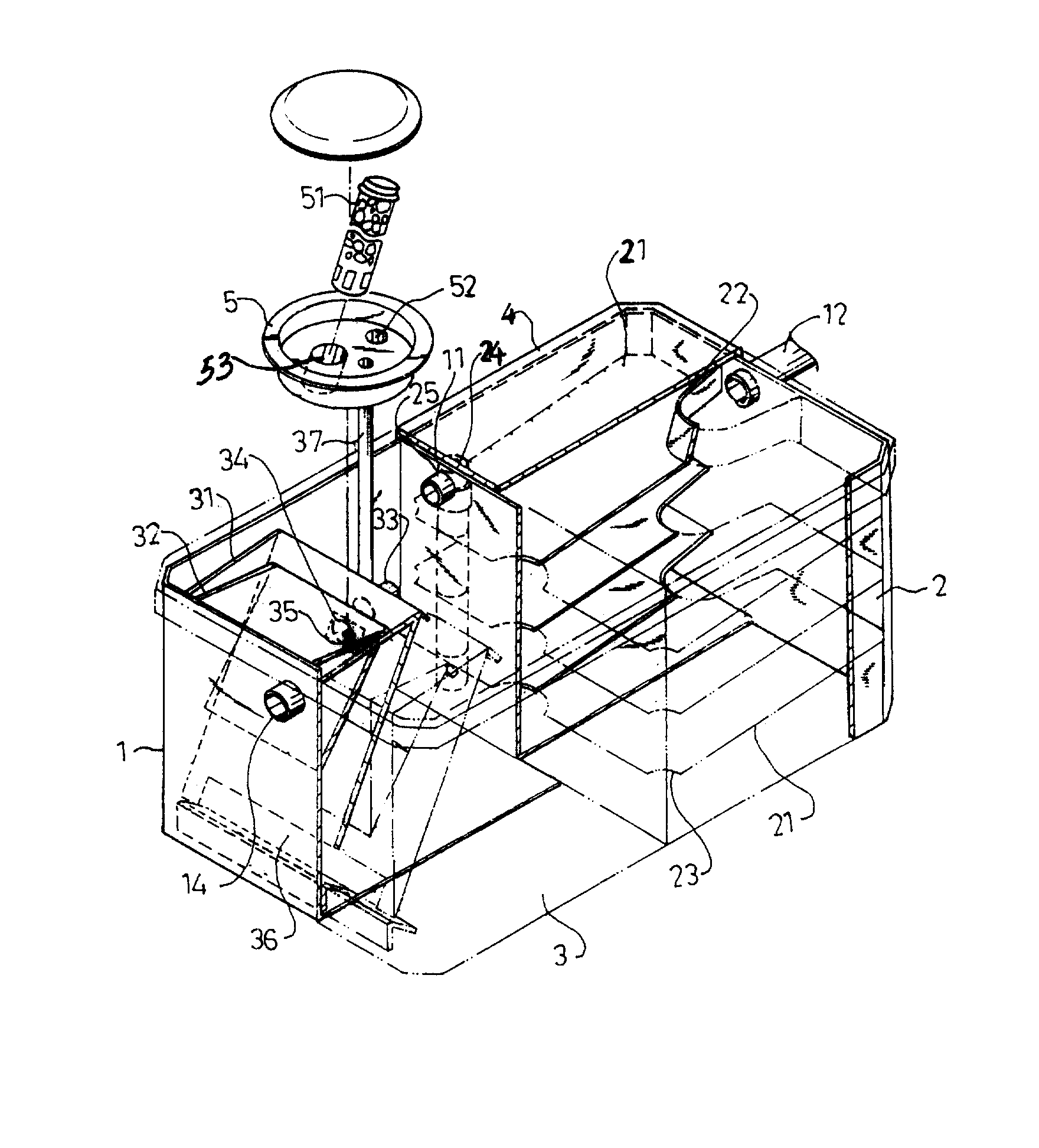

1、自然回流式污水处理装置，有一蓄液容槽(1)，蓄液容槽(1)带有封闭的上盖(4)，上盖(4)上设置有活动盖(5)，蓄液容槽(1)由纵向隔板(11)分隔成分解槽(2)和暴气槽(3)，分解槽(2)一侧引入有排污管(12)，暴气槽(3)一侧设有一排液管(14)，活动盖(5)上向下探插有一通气管(37)，在纵向隔板(11)的分解槽(2)一侧设有一竖直的导管(24)，导管(24)下端与分解槽(2)下部相通，导管(24)的上端(25)与暴气槽(3)相通，其特征在于：沿分解槽(2)的槽深方向间隔设置有数块横向隔板(21)，横向隔板(21)均呈倾斜状并在其长度方向的前后部开设有相对应的缺口(23)，暴气槽(3)的后段内腔中间隔倾斜设置有第一挡板(31)和第二挡板(32)，第一挡板(31)与第二挡板(32)之间有一回流腔(38)，回流腔(38)下部的第一挡板(31)根部开有回流豁口(36)，第一挡板(31)和第二挡板(32)上段设有引入的导流管(33)和(34)。
2、按照权利要求1所述的自然回流式污水处理装置，其特征在于：各隔板(21)均与分解槽(2)内周壁固定并沿长度方向呈前高后低的倾斜状，在最上层的隔板(21)前部有一凸起的U形挡板(22)，U形挡板(22)的凹弧侧与排污管(12)相对应并呈围包状，在活动盖(5)上开设有与暴气槽(3)相通的抽取管插入孔(52)，在活动盖(5)上开设有药剂筒(51)的插入孔座(53)，插入孔座(53)呈倾斜状并与第二挡板(32)的前侧相通，在导流管(33)内孔中设置有过滤层(35)，第一挡板(31)和第二挡板(32)呈半漏斗状并与暴气槽(3)末端侧壁内侧相连成倾斜状，第一挡板(31)和第二挡板(32)的上部均有与暴气槽(3)侧壁相连的上盖板。
说明书
本实用新型涉及一种污水处理装置，特别是一种自然回流式污水处理装置。
目前的活性污泥曝气式污水处理装置，一般由一较大槽体构成，在槽体内又分隔为分解槽、曝气槽、沉淀槽和放流槽。台湾178181申请案中公开了一种污水处理装置，从注水管排入的污水污物首先进入主分解槽内部，在主分解槽内部设有集油装置，而在槽体一侧边上配置有斜半圆形板，斜半圆形板与槽边面之间形成一溢流流道，在溢流流道的入口底部还设置有一大于溢流口径的挡板，以防止微体物上浮而进入溢流通道内，在溢流道的顶部接合的槽边部开设有一通向第二分解槽的溢流孔，第二分解槽内设置有同主分解槽相同结构的溢流道和挡板，当第二分解槽内的污水经其自身溢流孔流出到第二分解槽末端的曝气槽，再经曝气槽内多层滤网的过滤，在曝气槽中部分别设有一进气管和一逆洗管。经曝气槽处理后污水经管道流入到终沉槽予以沉淀处理，沉淀槽内装有水泵。
这种结构的污水处理装置的不足之点在于：
1、结构复杂，体积庞大。
2、由于在污水经处理后排出前，仍有一部分小块粒污杂物，未被充分曝气分解成碎沫沉积，所以，其仍可随处理后的污水排出。故处理效果不甚理想。
3、主分解槽为所设置的半圆形挡板数量较少，即达不到稳流隔层作用，因为，从污水管引入的污水杂物注入主分解槽内后会产生冲击作用，使主分解槽内较深的污水产生波动，影响沉淀效果，而且，水层越深，沉淀效率越低。
本实用新型的目的就在于克服现有技术所存在的上述缺点和不足，而提供一种结构简单，体积小，污杂物可自然回流进行再处理的处理效果好的自然回流式污水处理装置。
本实用新型的目的是通过下面的技术方案实现的。
蓄液容槽由竖隔板分隔成分解槽和曝气槽，容槽顶部设有上盖并留开有活动盖，活动盖上向曝气槽内插探有通气管及药剂沉筒，分解槽的槽深方向上间隔设置有数层沿槽长方向倾斜的横隔板，各横隔板末端均有一缺口部，以使各 层沉积物由此缺口沉入槽底，在竖隔板的分解槽一侧设有一导出竖管，竖管与隔板另一侧的暴气槽相通，暴气槽后段设有两块相间隔的倾斜挡板，前部挡板底部开有与暴气槽相通的回流口，前后部挡板上部均设有导流管，污水由排污管排入分解槽前部，经处理后由暴气槽末端引出。
由上可见：本实用新型的显著效果是：
1、结构简单，占地面积小。
2、因前部挡板底部开有回流口，因此，未完全暴气分解的小块污杂物可沿倾斜的前挡板自动滑沉并从回流口返回到暴气槽底部，再进行二次处理，故具有较好的处理效果。
3、分解槽内横向的隔板，不仅可减缓分解槽内水的冲荡作用，提高分解沉淀效果，而且使分解槽分隔成数个水层较浅的分解层，可提高对污水的处理效率。
4、活动盖内药剂沉放筒可起到更佳的净化，除臭效果。并可按所处理的污水成份而插换药剂沉放筒。
