申请日1994.01.08
公开(公告)日1994.12.14
IPC分类号F22B37/48
摘要
一种大流量防垢除垢水处理器，属于工业用水设备特别是锅炉的防垢除垢水处理设备。它由装有进、出水口的壳体，壳体内设置有绝缘套筒，其上端制有与其成一体的绝缘垫圈、绝缘套筒内设置有内电极构成。内电极由铜板，其上镀银并由铜管引出，绝缘套筒由玻璃钢，其上用耐高温还氧树脂粘结有聚四氟乙烯薄膜制成。该处理器处理效率高，节省能源，易于制造，除垢时间短，使用20天，20mm以下水垢全部剥落，运行可靠，并可节省一次性投资5～10万元。
権利要求書
1、一种大流量防垢除垢水处理器，包括装有出水口的壳体、绝缘套筒、电极、法兰盘，其特征在于由装有出水口的壳体、壳体上设置进水口、壳体内安装绝缘套筒，绝缘套筒上端制有与绝缘套筒成一体的绝缘垫圈并置于壳体上端安装的法兰盘上，绝缘套筒内置有内电极组成。
2、根据权利要求1所述的大流量防垢除垢水处理器，其特征在于内电极由铜板、铜板表面覆有镀银层、由铜管引出壳体外组成。
3、根据权利要求1所述的大流量防垢除垢水处理器，其特征在于绝缘套筒由玻璃钢，其上用耐高温还氧树脂粘结聚四氟乙烯薄膜制成。
说明书
一种大流量防垢除垢水处理器，属于工业用水设备，特别是锅炉的防垢除垢水处理设备。
中国专利CN2059158U提供一种高压电场防垢除垢装置，它由外壳、外壳上有出水管，外壳内装有瓷管、瓷管内壁镀金属做为内电极，内电极内装有进水管组成。瓷管及外壳用法兰与密封垫联接在一起，电极是烧铸在瓷管的管壁上。这种结构和材质的高压电场防垢除垢装置，存在下述不足：1、在内电极中安装进水管，进水管的直径受瓷管直径的限制，进水管较细，进水空间小，流量小，用水量大时来不及处理，因此，水处理效率低。又由于内电极镀在瓷管内壁上，制造工艺复杂。2、由于采用瓷管作为绝缘套筒，绝缘强度够但耐压耐高温性能差，当瓷管密封时受力或水温温差大时易爆裂，受力小时密封又不好，易漏水，处理的水温只能达80℃，这种高压防垢除垢水处理装置加工制造困难，电极引出更困难，密封问题不好解决，因此应用受到限制，水温太高处理不了。3、这种高压电场防垢除垢水处理装置采 用的频率为3.9×103～4.8×103赫兹，频率低，处理水的能力低，即只有当水流量小或水流慢，水才能处理的比较完善。
本实用新型的目的在于避免上述现有技术的不足，提供采用振荡频率为16～18兆赫、水流路经由绝缘套筒内循环改为外循环从而扩大水流空间的一种密封好、耐高温、水流量大、处理效率高、易制造的节省能源的防垢除垢水处理器。

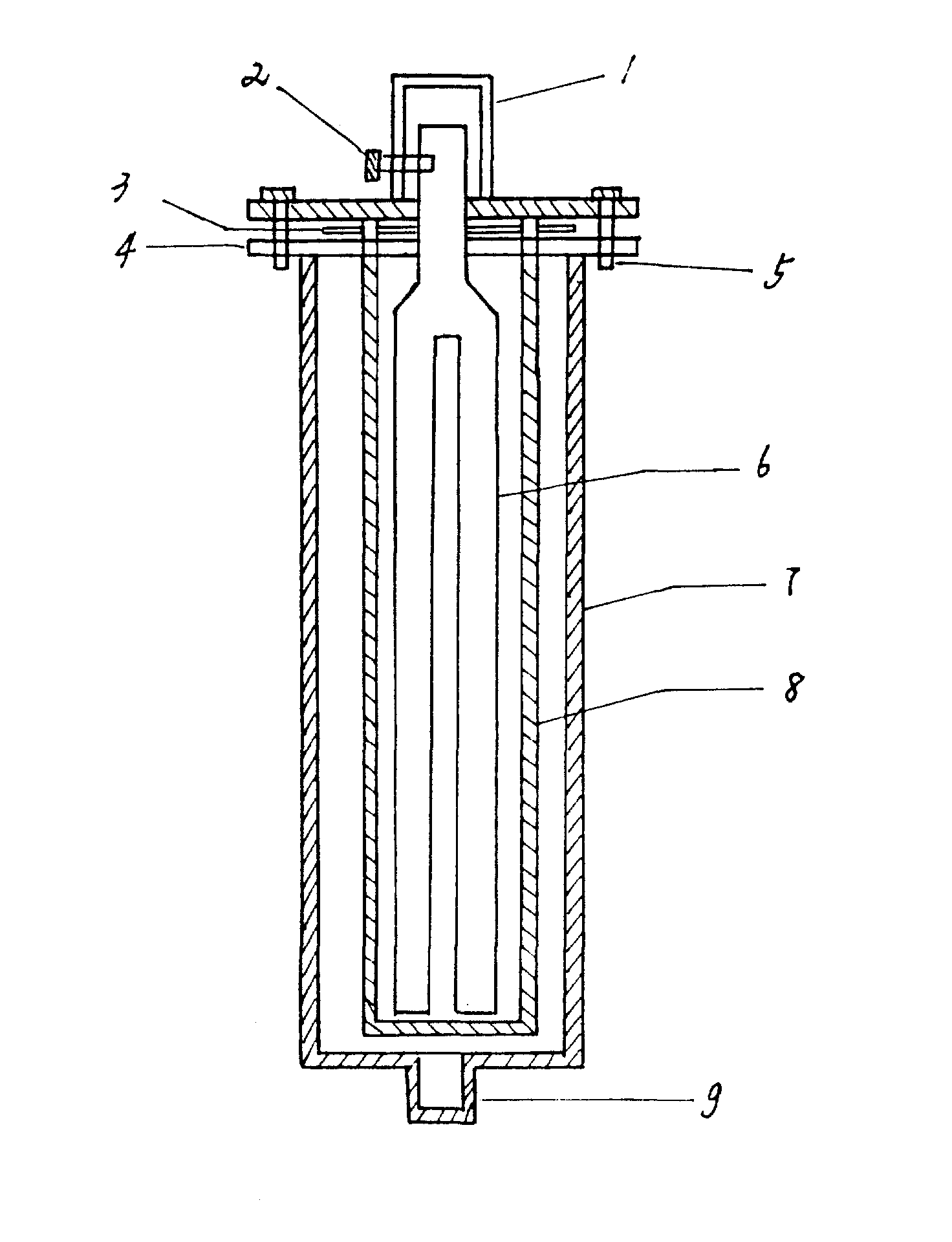

本实用新型以如下技术方案实现：由装有出水口及进水口的壳体，壳体内安装绝缘套筒、绝缘套筒上端制有与绝缘套筒成一体的绝缘垫圈并置于壳体上端安装的法兰盘上，绝缘套筒内置有内电极组成。所述的内电极由铜板、铜板表面覆有镀银层并由铜管引出壳体外组成。所述的绝缘套筒由玻璃钢，其上用耐高温还氧树脂粘结聚四氟乙烯薄膜制成。
本实用新型所具有的有益效果：1、进水管设置在壳体上，置于绝缘套筒内的内电极与做为外电极的壳体间空间大，水流夹层大，可处理用水或供水管径为800mm的水流量，出水及处理水量大，水处理的效率高。2、由于采用的频率为16～18兆赫，这是处理水的最佳频率，本实用新型的效率高，节省能源。3、绝缘套筒与上端的绝缘密封垫圈制成一体，并由玻璃钢，其上由聚四氟 乙烯和耐高温的还氧树脂粘合而成，密封好，玻璃钢耐高压可达10000V/mm2，聚四氟乙烯耐高温可达1000℃以上，本实用新型处理的最高水温可为130℃，并解决了瓷绝缘管密封不好、易碎的问题，本实用新型可在沸水中连续工作，从而可应用在蒸气火车锅炉上和工业热水制冷设备及一般开水锅炉的除垢。4、内电极由铜板其上镀银并由铜管引出，易于制造。5、本装置体积小、运行可靠，除垢时间短，使用20～30天后，20mm以下的水垢全部剥落而新生水垢以微粒状沉淀。本实用新型安装方便，并可节省一次性投资5～10万元，经济效益高。
