申请日2017.12.28
公开(公告)日2018.09.04
IPC分类号C02F3/28
摘要
本实用新型公开一种污泥床布水器，包括容水槽和连通于容水槽底部并用于引入污水的进水管，以及环绕进水管并立设于容水槽的底面上、用于使污水在周向上定量溢出的堰板环，堰板环的外壁与容水槽的内壁之间设置有若干块沿周向均匀分布的间隔板，以将两者之间的空间均分为若干份用于接收从堰板环上的各个溢流槽中溢出的污水的配水腔;各个配水腔的底面上均插设有用于将污水引出的布水管，且各个布水管在容水槽的周向方向上均匀分布。如此，本实用新型能够有效提高布水均匀性和稳定性，保证均匀出水，降低了配水成本和水泵的工作扬程，并且由于为自流入配水点，对配水点的扰度降低。
权利要求书

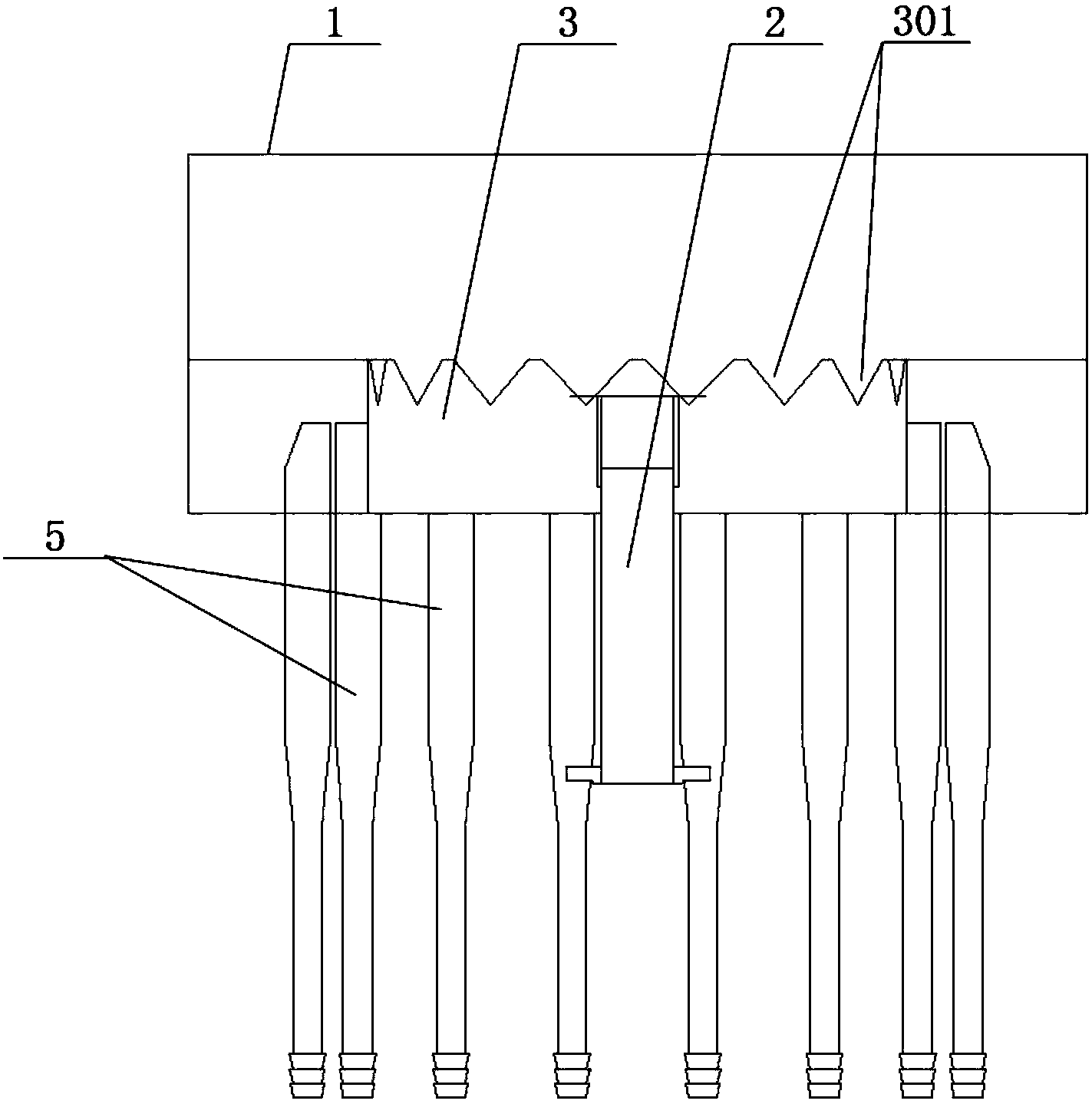

1.一种污泥床布水器，其特征在于，包括容水槽(1)和连通于所述容水槽(1)底部并用于引入污水的进水管(2)，以及环绕所述进水管(2)并立设于所述容水槽(1)的底面上、用于使污水在周向上定量溢出的堰板环(3)，所述堰板环(3)的外壁与所述容水槽(1)的内壁之间设置有若干块沿周向均匀分布的间隔板(4)，以将两者之间的空间均分为若干份用于接收从所述堰板环(3)上的各个溢流槽(301)中溢出的污水的配水腔(101);各个所述配水腔(101)的底面上均插设有用于将污水引出的布水管(5)，且各个所述布水管(5)在所述容水槽(1)的周向方向上均匀分布。
2.根据权利要求1所述的污泥床布水器，其特征在于，所述堰板环(3)包括若干块沿周向方向互相拼接的三角堰板或齿形堰板。
3.根据权利要求2所述的污泥床布水器，其特征在于，所述容水槽(1)的横截面形状具体呈圆形或正方形。
4.根据权利要求3所述的污泥床布水器，其特征在于，各所述布水管(5)的管口均伸出所述配水腔(101)的底部表面预设距离。
5.根据权利要求4所述的污泥床布水器，其特征在于，各所述布水管(5)均包括与所述配水腔(101)连通的配水管段(501)，以及与所述配水管段(501)连通的出水管段(502)，且所述出水管段(502)的直径小于所述配水管段(501)的直径。
6.根据权利要求5所述的污泥床布水器，其特征在于，所述配水管段(501)与所述出水管段(502)之间通过渐缩管段(503)连接。
7.根据权利要求6所述的污泥 床布水器，其特征在于，各所述布水管(5)的顶端均开设有斜缺口(6)，且各所述斜缺口(6)的朝向均背离所述容水槽(1)的轴心，以使从所述堰板环(3)上的各个溢流槽(301)中溢出的流体束撞击到所述斜缺口(6)后散射并析出气泡。
说明书
污泥床布水器
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污泥床布水器。
背景技术
随着中国机械工业的发展，越来越多的机械设备已得到广泛使用。
在污水处理行业，各种污水处理设备已经普及，常见的包括气浮机、污泥脱水机、离心机、曝气机和微滤机等。污水处理设备对污水进行处理的方法，按照其作用可分为物理法、生物法和化学法三种。其中，物理法主要利用物理作用分离污水中的非溶解性物质，在处理过程中不改变化学性质，常用的有重力分离、离心分离、反渗透、气浮等。物理法处理构筑物较简单、经济，用于村镇水体容量大、自净能力强、污水处理程度要求不高的情况。生物法利用微生物的新陈代谢功能，将污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使污水得到净化，常用的有活性污泥法和生物膜法。化学法是利用化学反应作用来处理或回收污水的溶解物质或胶体物质的方法，多用于工业废水，常用的有混凝法、中和法、氧化还原法、离子交换法等。化学处理法处理效果好、费用高，多用作生化处理后的出水，作进一步的处理，提高出水水质。
污泥床水解罐是污水处理行业中常见的污水处理设备之一，其实质是一种高效厌氧生物反应器，反应器工作时，污水经过布水器后进入反应器。由于反应器中的污泥与污水中的有机污染物等的接触对污水处理效率息息相关，而污泥形态又跟布水器的布水方式相关联，因此，布水器对于污泥床而言非常重要。
在现有技术中，布水器的布水方式往往为密封压力式布水，即通过水泵等动力部件将污水注入布水器，在布水器中形成压力，采用压力出水，再将污水送到配水点。然而，此举虽然流量够大，但是布水往往不均匀，对反应器内的泥床扰度较大，而且布水水泵的耗电量也较大，布水成本较高。
因此，如何有效提高布水器的布水均匀性和稳定性，是本领域技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的是提供一种污泥床布水器，能够有效提高布水均匀性和稳定性。
为解决上述技术问题，本实用新型提供一种污泥床布水器，包括容水槽和连通于所述容水槽底部并用于引入污水的进水管，以及环绕所述进水管并立设于所述容水槽的底面上、用于使污水在周向上定量溢出的堰板环，所述堰板环的外壁与所述容水槽的内壁之间设置有若干块沿周向均匀分布的间隔板，以将两者之间的空间均分为若干份用于接收从所述堰板环上的各个溢流槽中溢出的污水的配水腔;各个所述配水腔的底面上均插设有用于将污水引出的布水管，且各个所述布水管在所述容水槽的周向方向上均匀分布。
优选地，所述堰板环包括若干块沿周向方向互相拼接的三角堰板或齿形堰板。
优选地，所述容水槽的横截面形状具体呈圆形或正方形。
优选地，各所述布水管的管口均伸出所述配水腔的底部表面预设距离。
优选地，各所述布水管均包括与所述配水腔连通的配水管段，以及与所述配水管段连通的出水管段，且所述出水管段的直径小于所述配水管段的直径。
优选地，所述配水管段与所述出水管段之间通过渐缩管段连接。
优选地，各所述布水管的顶端均开设有斜缺口，且各所述斜缺口的朝向均背离所述容水槽的轴心，以使从所述堰板环上的各个溢流槽中溢出的流体束撞击到所述斜缺口后散射并析出气泡。
本实用新型所提供的污泥床布水器，主要包括容水槽、进水管、堰板环、间隔板和布水管。其中，容水槽为布水器的主体结构，主要用于容纳引入的污水。在容水槽的底部设置有进水管，主要用于将污水引入到容水槽内。堰板环整体呈环状，由多块堰板拼接而成，其立设在容水槽的底面上，并且环绕在进水管的周向，将容水槽的内部空间分隔为内外两个空间，其中，当进水管开始引入污水时，堰板环内的空间首先充满，然后再从堰板环上设置的溢流槽中溢出到外部空间，重要的是，该溢流槽可使污水液面上涨时，同时在周向上均匀、定量溢流，即各个溢流槽往外排出的污水流量相等。同时，各块间隔板均匀设置在堰板环的外壁与容水槽的内壁之间，将容水槽的外部空间沿周向均分为若干份配水腔，而每个配水腔均用于与堰板环上的某个溢流槽相对应，即各个配水腔均用于接收各自对应的溢流槽中溢流出的污水。如此，通过堰板环的作用即可使得容水槽的内部空间中的污水均匀、定量地分配到外部空间中的各个配水腔中。同时，各个配水腔的底面上均插设有布水管，用于将配水腔内的等量污水同时引出到外界(池体)，并且，各个布水管在容水槽的周向方向上也是均匀分布，如此进一步保证布水器出水时的均匀性和稳定性。综上所述，本实用新型所提供的污泥床布水器，能够有效提高布水均匀性和稳定性，保证均匀出水，相比于现有技术，本布水器为敞开式布水器，无需通过如泵等压力部件驱动配水，降低了配水成本，同时降低了水泵的工作扬程，并且由于为自流入配水点，对配水点的扰度降低。
