申请日2017.12.28
公开(公告)日2018.09.07
IPC分类号B01D21/24
摘要
本实用新型公开了一种污水厂二沉池出水堰板除藻装置，包括：调节角度式限位支架机构、超声波振板和毛刷辊;所述调节角度式限位支架机构的上端固定连接在桥式刮泥机上，所述调节角度式限位支架机构的下端设有固定支架，所述固定支架垂直设在二沉池内，处于所述二沉池的出水堰板一侧;所述调节角度式限位支架机构的固定支架与超声波振板连接，所述超声波振板外周设置毛刷辊，所述超声波振板和毛刷辊处于所述二沉池的出水堰板一侧，所述毛刷辊与所述出水堰板表面相接触。该除藻装置结构简单，运行管理方便，能够有效处理出水堰上的藻类及粘在堰板上污泥，维护成本低，方便安全。
权利要求书

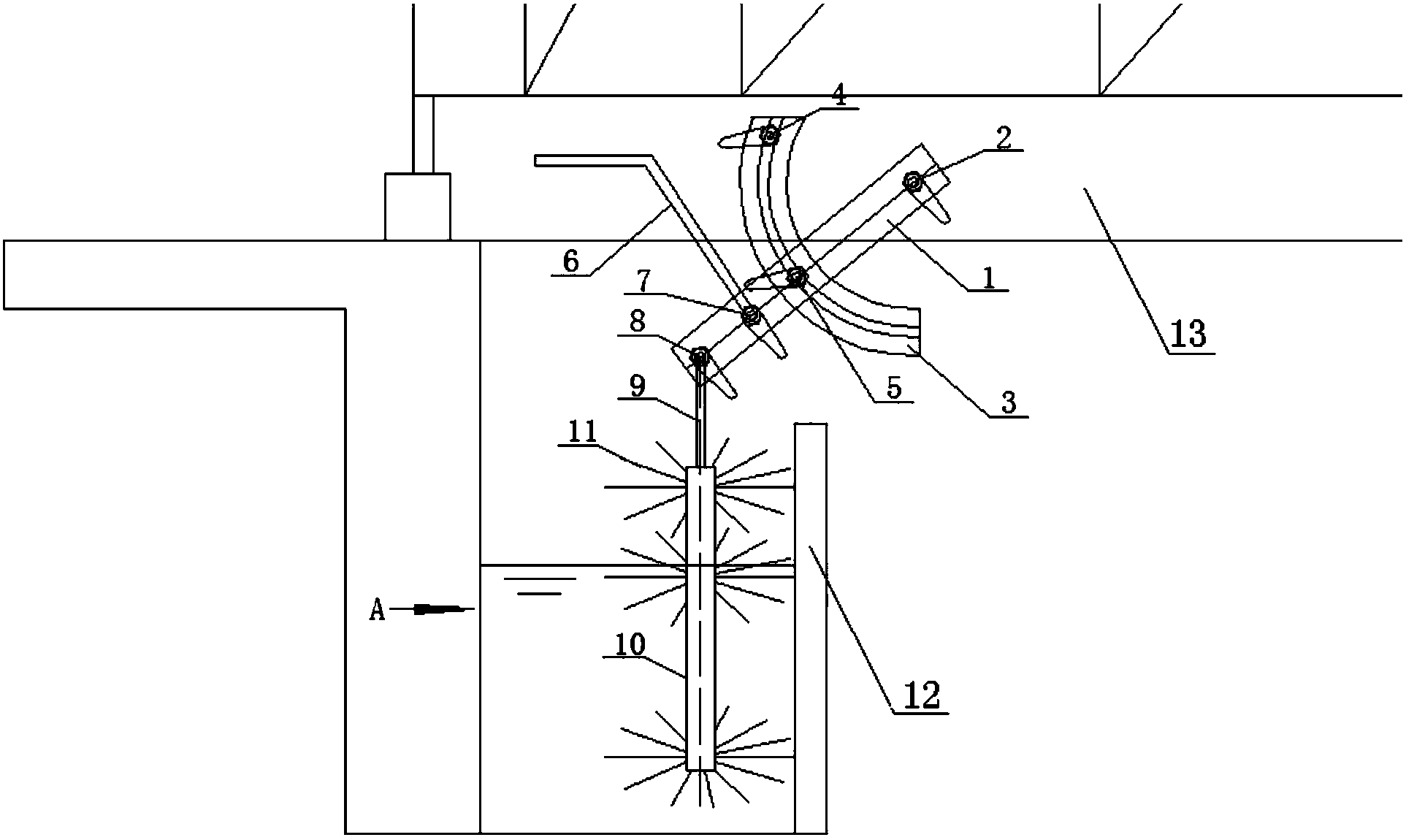

1.一种污水厂二沉池出水堰板除藻装置，其特征在于，包括：
调节角度式限位支架机构、超声波振板和毛刷辊;
所述调节角度式限位支架机构的上端固定连接在桥式刮泥机上，所述调节角度式限位支架机构的下端设有固定支架，所述固定支架垂直设在二沉池内，处于所述二沉池的出水堰板一侧;
所述调节角度式限位支架机构的固定支架与超声波振板连接，所述超声波振板外周设置毛刷辊，所述超声波振板和毛刷辊处于所述二沉池的出水堰板一侧，所述毛刷辊与所述出水堰板表面相接触。
2.根据权利要求1所述的污水厂二沉池出水堰板除藻装置，所述调节角度式限位支架机构包括：
限位支架、第一固定螺丝、弧形定位板、第二固定螺丝、第三固定螺丝、钢制手柄、第四固定螺丝、第五固定螺丝和所述固定支架;其中，
所述限位支架最上端通过轴和第一固定螺丝固定连接在所述桥式刮泥机的支架上;
所述弧形定位板上端通过所述第二固定螺丝固定在所述桥式刮泥机支架上，该弧形定位板板体的弧形定位孔通过第三固定螺丝与所述限位支架连接;
所述钢制手柄下端通过轴和第四固定螺丝与所述限位支架连接;
所述固定支架的上端通过轴和第五固定螺丝与所述限位支架的下端连接。
3.根据权利要求2所述的污水厂二沉池出水堰板除藻装置，所述限位支架为长条板状结构，其上分布设置多个连接通孔;
所述弧形定位板为弧形板状结构，沿其板体设有长条的弧形定位孔。
4.根据权利要求2所述的污水 厂二沉池出水堰板除藻装置，其特征在于，所述第一固定螺丝、第二固定螺丝、第三固定螺丝、第四固定螺丝和第五固定螺丝均采用带有手柄的螺丝。
5.根据权利要求1至4任一项所述的污水厂二沉池出水堰板除藻装置，其特征在于，所述超声波振板为带超声波发生器的投入式矩形超声波振板，该投入式矩形超声波振板内设有清洗槽，所述清洗槽内设有消毒剂;
所述清洗槽设有出口，所述出口朝向所述出水堰板一侧。
6.根据权利要求5所述的污水厂二沉池出水堰板除藻装置，其特征在于，所述消毒剂采用氧化类消毒剂。
7.根据权利要求1至4任一项所述的污水厂二沉池出水堰板除藻装置，其特征在于，所述毛刷辊为多组，从上至下均匀分布设在所述超声波振板上。
8.根据权利要求6所述的污水厂二沉池出水堰板除藻装置，其特征在于，所述毛刷辊的毛刷采用不锈钢丝毛刷、铜丝毛刷、尼龙毛毛刷、猪鬃毛刷、马鬃毛刷、羊毛毛刷、磨料丝毛刷、剑麻毛刷中的任一种或几种。
说明书
污水厂二沉池出水堰板除藻装置
技术领域
本实用新型涉及水处理领域，尤其涉及一种污水厂二沉池出水堰板除藻装置。
背景技术
经过污水厂的实际日常运行发现，污水在二级处理以后仍含有的一定浓度的COD、SS、BOD5、TP、TN等污染物，二沉池出水堰由于长期暴露在阳光下，使得二沉池出水堰易造成大量藻类生长，久而久之通过藻类的聚集和污泥的粘结，使得二沉池出水堰上有大量的藻类，藻类滋生严重影响了出水堰的流速，藻类死亡脱落后进入后续处理，严重影响了后续深度处理的过滤效果以及消毒效果。
现有二沉池大多采用单独投加消毒剂或者采用人工去除的方法清除二沉池出水堰上的藻类，第一种方法由于用药量过多大大增加了污水厂的运行费用，第二种方法则通过人工在二沉池上清洗，增加了污水厂的安全风险，有较高的安全隐患，并且需要经常人工清洗，严重增加污水厂运行人工成本。
实用新型内容
基于现有技术所存在的问题，本实用新型的目的是提供一种污水厂二沉池出水堰板除藻装置，能低成本、高效、安全的清除二沉池出水堰板上的藻类。
本实用新型的目的是通过以下技术方案实现的：
本实用新型实施方式提供一种污水厂二沉池出水堰板除藻装置，包括：
调节角度式限位支架机构、超声波振板和毛刷辊;
所述调节角度式限位支架机构的上端固定连接在桥式刮泥机上，所述调节角度式限位支架机构的下端设有固定支架，所述固定支架垂直设在二沉池内，处于所述二沉池的出水堰板一侧;
所述调节角度式限位支架机构的固定支架与超声波振板连接，所述超声波振板外周设置毛刷辊，所述超声波振板和毛刷辊处于所述二沉池的出水堰板一侧，所述毛刷辊与所述出水堰板表面相接触。
由上述本实用新型提供的技术方案可以看出，本实用新型实施例提供的污水厂二沉池出水堰板除藻装置，其有益效果为：
通过在桥式刮泥机上设置调节角度式限位支架机构，并在该调节角度式限位支架机构的固定支架上设置超声波振板以及超声波振板外周的毛刷辊，并使超声波振板和毛刷辊处于二沉池的出水堰板一侧，毛刷辊与所述出水堰板表面相接触，形成了一种超声波加消毒剂联用去除二沉池出水堰板藻类的装置，其构造简单，无需对二沉池增加复杂装置，只需在原有桥式刮泥机上增加本装置;减少除藻过程中的消毒剂用量，节约污水厂运营成本;降低了人工清理二沉池出水堰上藻类的安全风险和人工成本。
