申请日1994.06.15
公开(公告)日1995.05.24
IPC分类号C02F3/08; C02F3/10
摘要
本实用新型公开了一种对污水进行净化的处理系统。它是在氧化沟的沟体内按梅花状方式或平行方式布置着辐射状的弹性立体填料，另外仍将转刷或转蝶安设在氧化沟的沟体上。该系统不仅混合效果好，停留时间短，且无污泥回收设施和无鼓风设施，因此该系统易于上马，投资省，运行费用低，操作管理简单。
権利要求書

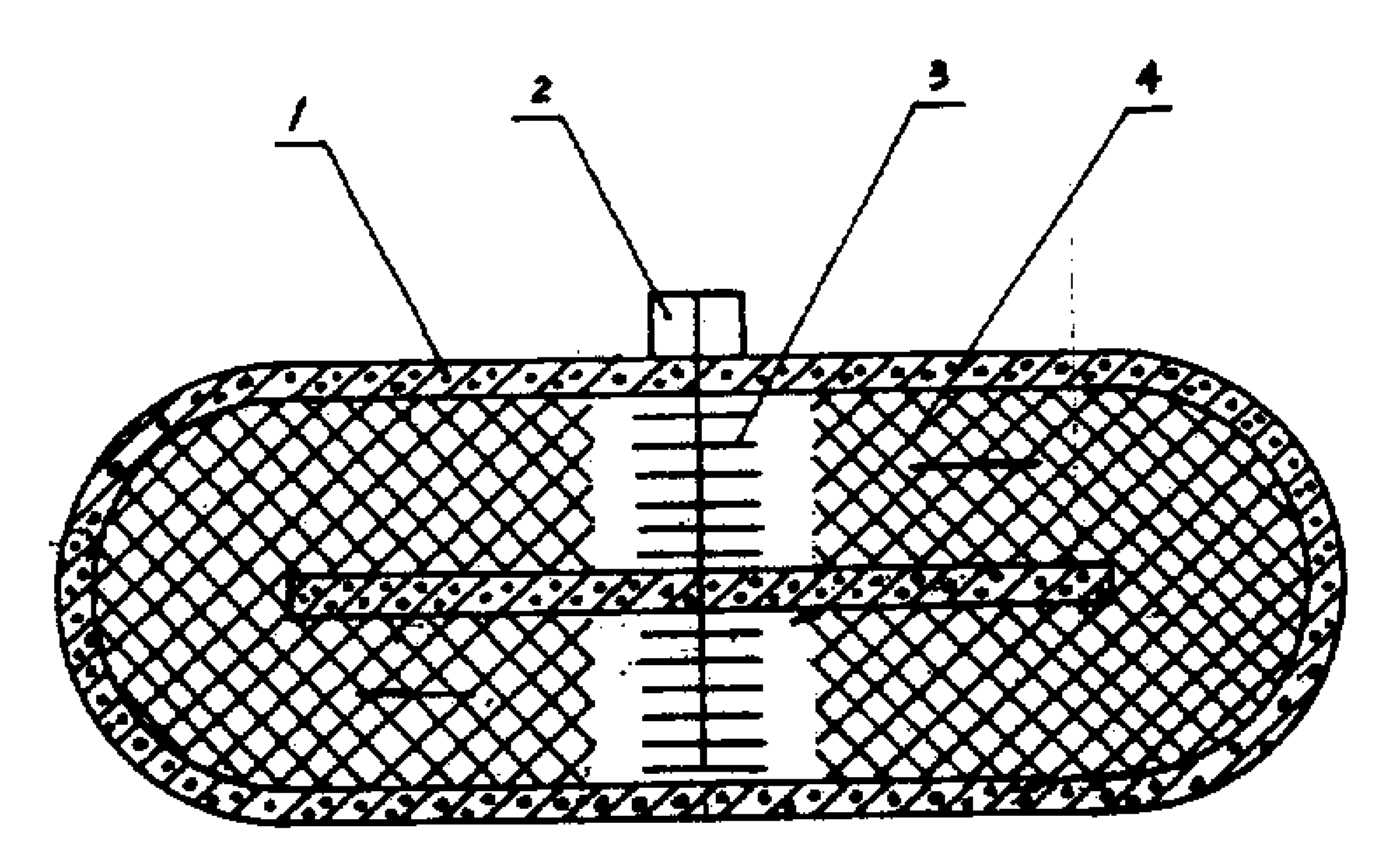

1、一种由氧化沟沟体(1)、转刷或转蝶(3)、转蝶驱动器(2)组成的膜法氧化沟污水处理系统，其特征是在氧化沟沟体(1)内布置着辐射状的弹性立体填料(4)，同时将转刷或转蝶(3)安设在氧化沟沟体(1)上。
2、根据权利要求1所述的膜法氧化沟污水处理系统，其特征是辐射状弹性立体填料(4)可采用梅花状方式布置在氧化沟沟体(1)内，也可以采用平行方式布置在氧化沟沟体(1)内。
说明书
本发明涉及一种对污水进行净化的处理系统。
目前国内外广泛应用的污水处理系统有膜法污水处理系统和氧化沟污水处理系统两种。其中膜法污水处理系统是利用构筑物中填料上附着生长的微生物，将流经构筑物污水中有机物质降解而使污水达到净化。尽管膜法污水处理系统具有处理效率高，占地面积省，没有污泥回流设施，适应性强，启动较快，剩余污泥量少等优点。可是它需要一套供氧鼓风设备，投资较大。同时它难以做到均匀供氧，而且这种处理系统的填料布置，使搅拌所需的空气量大于供氧的空气量，造成曝气器效能的降低。另外这种处理系统在单池中按A/O运行困难，脱氮难。氧化沟污水处理系统是一种成熟的，国内外普遍采用的一种污水处理系统。虽然它工艺流程简单，出水水质稳定，产泥量少，不需要鼓风机设备等优点。然而该系统低负荷运行，停留时间长，占地面积大，同时微一物处于A/O交替的环境中，专性菌功能减弱，浪费动力。而且该系统的转蝶供氧和推动力之间存在不易协调的矛盾，其混合效果较差。同时，必需设置污泥回流设施。
本实用新型的目的在于避免上述现有技术中的不足之处，而提供一种混合效果好，无污泥回流，节省能量、投资少，无鼓风机系统，减少停留时间，降低土地占有量，能稳定保证出水水质达标，且使转蝶供氧和推动力协调的具有高有机物和高总氮去除氧的膜法氧化沟污水处理系统。
本实用新型的目的是通过以下措施来达到的：首先在氧化沟沟体内布置着辐射状的弹性立体填料，同时仍将转刷或转蝶安设在氧化沟的沟体上。
本实用新型中的辐射状弹性立体填料可采用梅花状方式布置在氧化沟沟体内，也可以采用平行方式布置在氧化沟沟体内。
