申请日2017.12.28
公开(公告)日2018.09.04
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型涉及一种SCR催化剂再生过程含钒废水处理系统，包括用于储存SCR催化剂再生含钒废水的废液池，废液池底部布置有废液池曝气管，废液池的侧壁连接有废液管，废液管出口连接有废液输送泵，废液输送泵的出口与反应池顶部的废液入口相连，反应池的底部分布有反应池曝气管，反应池的顶部安装有硫酸亚铁投料罐和氢氧化钠投料罐，硫酸亚铁投料罐和氢氧化钠投料罐的出口管分别插入反应池，反应池下部的排液口与压滤机输送泵的入口相连，压滤机输送泵出口与压滤机的滤液入口相连，压滤机的排渣口下方设有集渣斗，压滤机的清液出口与清液输送泵相连，清液输送泵出口与储水罐相连，反应池侧壁安装有pH值检测仪。该废水处理系统的钒去除率可达99%以上。
权利要求书
1.一种SCR催化剂再生过程含钒废水处理系统，包括用于储存SCR催化剂再生含钒废水的废液池，其特征在于，所述废液池的底部布置有废液池曝气管，所述废液池的侧壁连接有废液管，所述废液管的出口连接有废液输送泵，所述废液输送泵的出口与反应池顶部的废液入口相连，所述反应池的底部分布有反应池曝气管，所述反应池的顶部安装有硫酸亚铁投料罐和氢氧化钠投料罐，所述硫酸亚铁投料罐和氢氧化钠投料罐的出口管分别插入所述反应池，所述反应池下部的排液口与压滤机输送泵的入口相连，所述压滤机输送泵的出口与压滤机的滤液入口相连，所述压滤机的排渣口下方设有集渣斗，所述压滤机的清液出口与清液输送泵相连，所述清液输送泵的出口与储水罐相连，所述反应池的侧壁安装有pH值检测仪。
2.根据权利要求1所述的SCR催化剂再生过程含钒废水处理系统，其特征在于，所述反应池的侧壁安装有反应池液位计。
3.根据权利要求1所述的SCR催化剂再生过程含钒废水处理系统，其特征在于，所述pH值检测仪在反应池的上部和下部各设有两个。
4.根据权利要求1或2或3所述的SCR催化剂再生过程含钒废水处理系统，其特征在于，所述废液池设有两个，两废液池的废液管分别通过所述废液输送泵与反应池的废液入口相连。
说明书
SCR催化剂再生过程含钒废水 处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其涉及一种SCR催化剂再生过程含钒废水处理系统，属于SCR催化剂再生技术领域。
背景技术
SCR脱硝催化剂是应用在电厂SCR脱硝系统上的催化剂，其原理是促使还原剂选择性地与烟气中的氮氧化物在一定温度下发生化学反应的物质，使烟气中氮氧化物还原为氮气和水。SCR脱硝催化剂在使用一定时间之后会活性会减少，需要进行再生处理。
SCR脱硝催化剂在再生清洗过程中有大量金属离子被洗出，其中含钒元素的废水处理比较麻烦。
实用新型内容
本实用新型的目的在于，克服现有技术中存在的问题，提供一种SCR催化剂再生过程含钒废水处理系统，钒去除率可达99%以上。

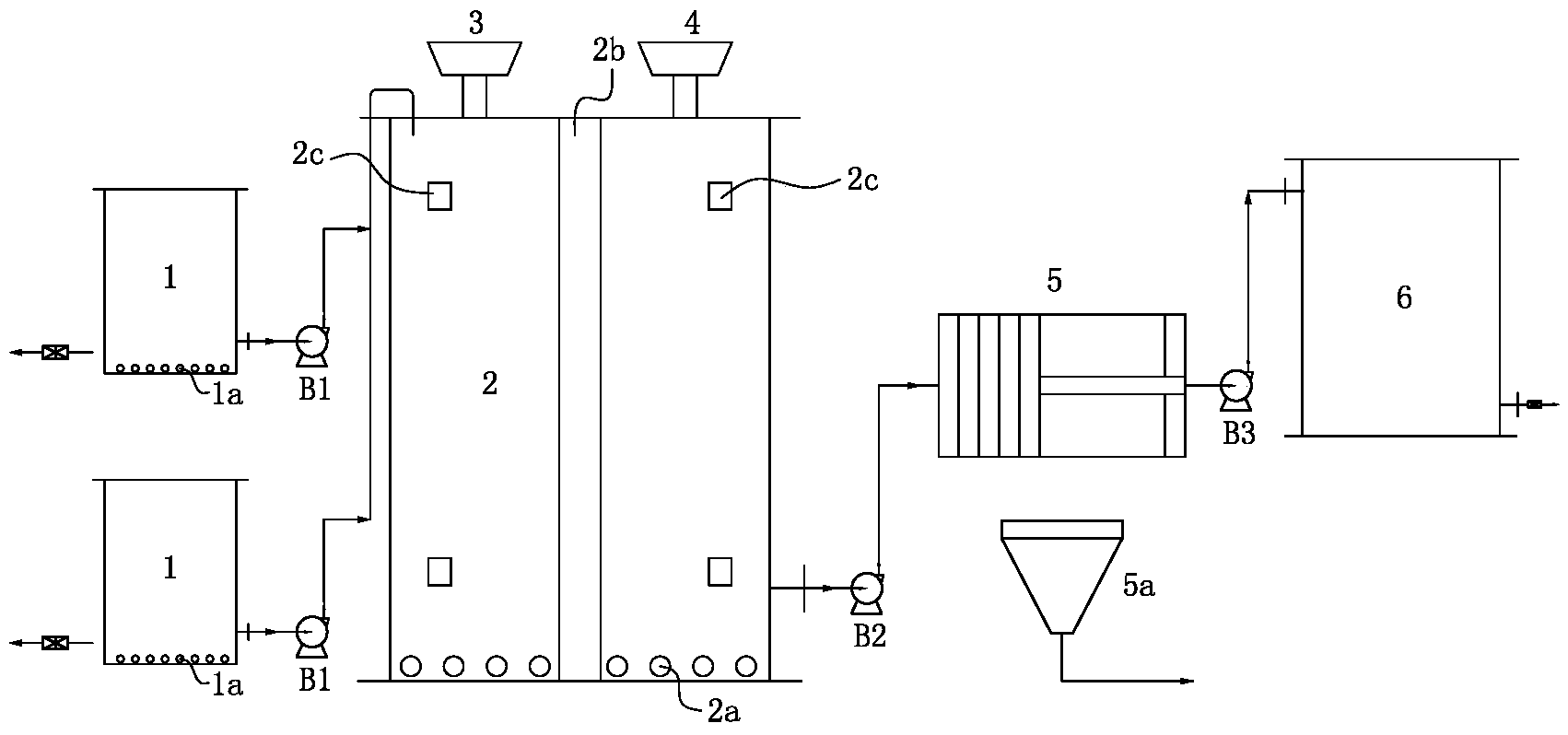

为解决以上技术问题，本实用新型的一种SCR催化剂再生过程含钒废水处理系统，包括用于储存SCR催化剂再生含钒废水的废液池，所述废液池的底部布置有废液池曝气管，所述废液池的侧壁连接有废液管，所述废液管的出口连接有废液输送泵，所述废液输送泵的出口与反应池顶部的废液入口相连，所述反应池的底部分布有反应池曝气管，所述反应池的顶部安装有硫酸亚铁投料罐和氢氧化钠投料罐，所述硫酸亚铁投料罐和氢氧化钠投料罐的出口管分别插入所述反应池，所述反应池下部的排液口与压滤机输送泵的入口相连，所述压滤机输送泵的出口与压滤机的滤液入口相连，所述压滤机的排渣口下方设有集渣斗，所述压滤机的清液出口与清液输送泵相连，所述清液输送泵的出口与储水罐相连，所述反应池的侧壁安装有pH值检测仪。
相对于现有技术，本实用新型取得了以下有益效果：SCR催化剂再生过程产生的含钒废水进入废液池存储，通过废液池曝气管的曝气使废液池的水质均匀，由废液输送泵抽出并送入反应池中，硫酸亚铁投料罐向反应池中投入硫酸亚铁作为絮凝剂，氢氧化钠投料罐向反应池中投入氢氧化钠调节反应池的pH值，通过反应池曝气管向反应池中通入压缩空气，使得絮凝剂与含钒废水均匀混合，含钒离子基团的颗粒相互靠近，絮凝产生沉淀物;pH值检测仪测定反应池内的pH值，当pH值接近于7时，停止投加氢氧化钠，废液池曝气管停止曝气，静置一段时间后，反应池中的废液变澄清，废液中钒和其它杂质形成沉淀，沉在水底，钒去取率达99%以上。然后再次鼓泡一段时间，例如为5分钟，压滤机输送泵将液体输入压滤机，将沉淀物滤出，滤渣排入集渣斗，滤后清水由清液输送泵送入储水罐，实现达标排放或者进行中水回用。
作为本实用新型的改进，所述反应池的侧壁安装有反应池液位计。反应池液位计可以清楚显示反应池中的液位，根据液位可以推算出反应池中的废液容积，为硫酸亚铁的投料量提供依据。
作为本实用新型的进一步改进，所述pH值检测仪在反应池的上部和下部各设有两个。设置多个pH值检测仪有利于准确测定反应池中废液的pH值，也有助于判定反应池中的废液是否混合均匀。
作为本实用新型的进一步改进，所述废液池设有两个，两废液池的废液管分别通过所述废液输送泵与反应池的废液入口相连。SCR催化剂再生废液可以轮流向两个废液池中排放，一个废液池收集满以后，通过废液输送泵送入反应池处理，便于操作工掌握投药量，另一个废液池接替收集再生废液。
