申请日2017.12.28
公开(公告)日2018.09.04
IPC分类号C02F3/28
摘要
本实用新型公开一种污泥床水解罐，包括罐体和均匀分布于罐体底部表面上的若干个用于引出污水的布水头，以及设置于罐体顶部、用于将污水原水均匀分配至各个布水头中的布水器，布水器上连通有若干个用于与各布水头连通的布水管，且各布水管在布水器上均匀分布。如此，通过布水器和布水头在罐体底部的均匀出水效果和搅动作用，使罐体中的水解污泥床被承托起来，在生物量不变的前提下增加了污泥与污水中污染物的碰撞机会与洗选机会，同时也增加了泥水的有效接触时间，因此可以大幅提高净化效率，也有利于颗粒污泥的形成和老化污泥的洗脱，提高了对污水中有机污染物的吸附、氧化和降解，有利于整体污水处理的去除效率提升。
权利要求书

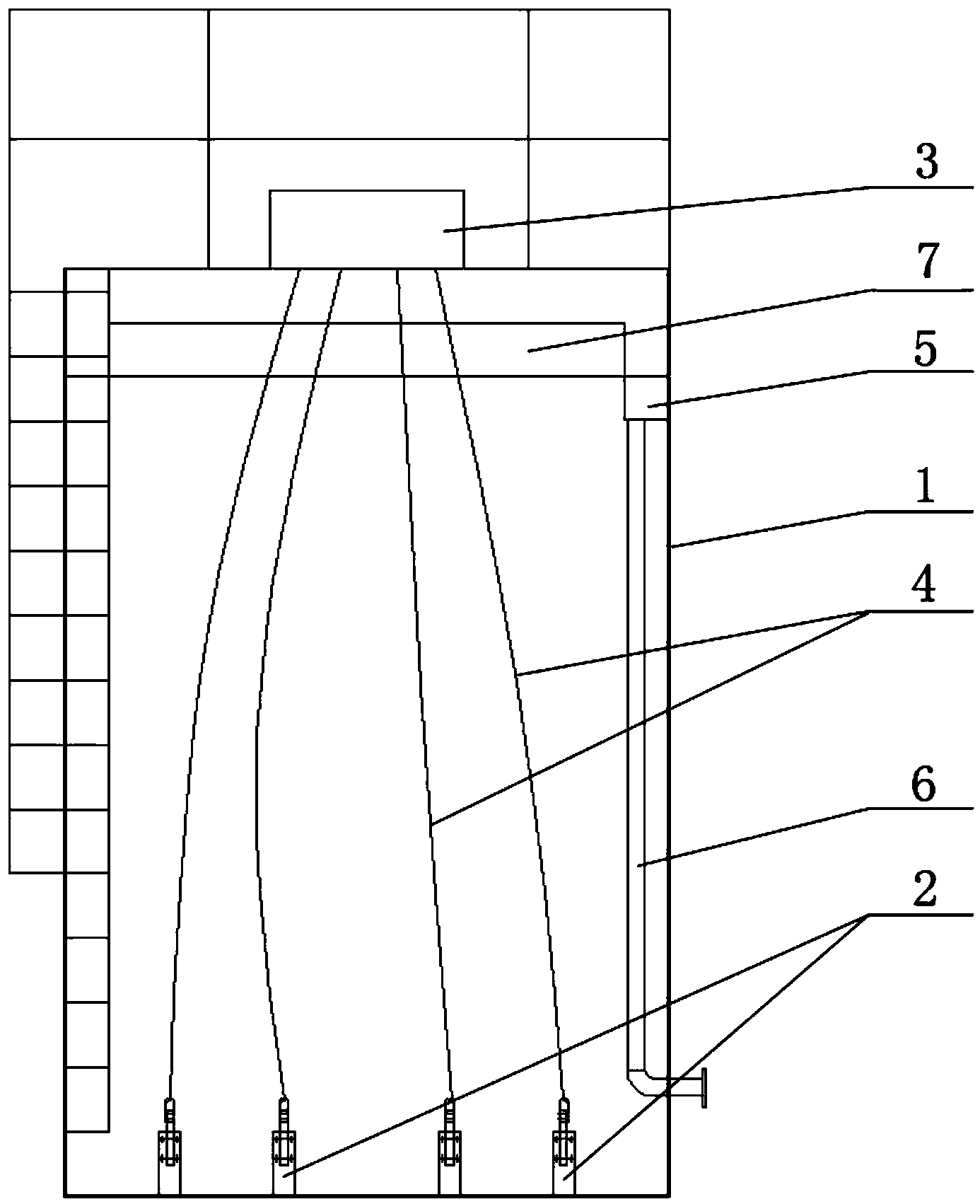

1.一种污泥床水解罐，其特征在于，包括罐体(1)和均匀分布于所述罐体(1)底部表面上的若干个用于引出污水的布水头(2)，以及设置于所述罐体(1)顶部、用于将污水原水均匀分配至各个所述布水头(2)中的布水器(3)，所述布水器(3)上连通有若干个用于与各所述布水头(2)连通的布水管(4)，且各所述布水管(4)在所述布水器(3)上均匀分布。
2.根据权利要求1所述的污泥床水解罐，其特征在于，所述罐体(1)和布水器(3)的横截面均呈圆形或方形，且各所述布水头(2)在所述罐体(1)底部表面上沿周向均匀分布，各所述布水管(4)在所述布水器(3)上沿其周向均匀分布。
3.根据权利要求2所述的污泥床水解罐，其特征在于，所述罐体(1)的顶部外壁上环绕设置有接收溢出净水的出水槽(5)，且所述出水槽(5)的底部连通有用于将净水引出的出水管(6)。
4.根据权利要求3所述的污泥床水解罐，其特征在于，所述罐体(1)的顶部端面上环绕设置有用于使净水在周向上均匀溢流至所述出水槽(5)中的出水堰板(7)。
5.根据权利要求4所述的污泥床水解罐，其特征在于，所述出水堰板(7)具体为三角堰板或齿形堰板。
6.根据权利要求5所述的污泥 床水解罐，其特征在于，所述罐体(1)内的中部位置沿径向设置有上排泥管(8)，且所述罐体(1)内的底部位置沿径向设置有下排泥管(9);所述上排泥管(8)和下排泥管(9)的侧壁上均开设有用于在压力作用下吸收污泥颗粒的排泥孔。
7.根据权利要求6所述的污泥床水解罐，其特征在于，所述排泥孔均设置于所述上排泥管(8)和下排泥管(9)的底部。
8.根据权利要求1-7任一项所述的污泥床水解罐，其特征在于，所述布水器(3)具体包括用于容纳污水原水的配水室(301)，以及设置于所述配水室(301)的顶部端壁上、用于使污水原水沿周向均匀溢流至各个所述布水管(4)中的堰板环(302)。
说明书
污泥床水解罐
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污泥床水解罐。
背景技术
随着中国机械工业的发展，越来越多的机械设备已得到广泛使用。
在污水处理行业，各种污水处理设备已经普及，常见的包括气浮机、污泥脱水机、离心机、曝气机和微滤机等。污水处理设备对污水进行处理的方法，按照其作用可分为物理法、生物法和化学法三种。其中，物理法主要利用物理作用分离污水中的非溶解性物质，在处理过程中不改变化学性质，常用的有重力分离、离心分离、反渗透、气浮等。物理法处理构筑物较简单、经济，用于村镇水体容量大、自净能力强、污水处理程度要求不高的情况。生物法利用微生物的新陈代谢功能，将污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使污水得到净化，常用的有活性污泥法和生物膜法。化学法是利用化学反应作用来处理或回收污水的溶解物质或胶体物质的方法，多用于工业废水，常用的有混凝法、中和法、氧化还原法、离子交换法等。化学处理法处理效果好、费用高，多用作生化处理后的出水，作进一步的处理，提高出水水质。
污泥床水解罐是污水处理行业中常见的污水处理设备之一，其实质是一种高效厌氧生物反应器，反应器工作时，污水经过布水器后进入反应器，反应器底部有大片高浓度、高活性的污泥层，称为污泥床，在污泥床上方还有污泥悬浮层，其中充满大量悬浊的污泥颗粒。其中，反应器中的污泥与污水中的有机污染物等的接触对污水处理效率息息相关。
在现有技术中，水解罐为完全混合式，后设置沉淀进行污泥回流，如此需要在水解池增加搅拌装置、后置沉淀池以及排泥装置，回流还需增加回流泵，如此不仅造成水解单元运行功率大、基建费用高的问题，而且污水处理效率较低，污泥与污染物的接触时间、接触面积均较小，净化效果不佳。
因此，如何提高污泥床水解罐的污水处理效率，提高污泥与污染物的结合率，提高净化效果，是本领域技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的是提供一种污泥床水解罐，能够提高污泥床水解罐的污水处理效率，提高污泥与污染物的结合率，提高净化效果。
为解决上述技术问题，本实用新型提供一种污泥床水解罐，包括罐体和均匀分布于所述罐体底部表面上的若干个用于引出污水的布水头，以及设置于所述罐体顶部、用于将污水原水均匀分配至各个所述布水头中的布水器，所述布水器上连通有若干个用于与各所述布水头连通的布水管，且各所述布水管在所述布水器上均匀分布。
优选地，所述罐体和布水器的横截面均呈圆形或方形，且各所述布水头在所述罐体底部表面上沿周向均匀分布，各所述布水管在所述布水器上沿其周向均匀分布。
优选地，所述罐体的顶部外壁上环绕设置有接收溢出净水的出水槽，且所述出水槽的底部连通有用于将净水引出的出水管。
优选地，所述罐体的顶部端面上环绕设置有用于使净水在周向上均匀溢流至所述出水槽中的出水堰板。
优选地，所述出水堰板具体为三角堰板或齿形堰板。
优选地，所述罐体内的中部位置沿径向设置有上排泥管，且所述罐体内的底部位置沿径向设置有下排泥管;所述上排泥管和下排泥管的侧壁上均开设有用于在压力作用下吸收污泥颗粒的排泥孔。
优选地，所述排泥孔均设置于所述上排泥管和下排泥管的底部。
优选地，所述布水器具体包括用于容纳污水原水的配水室，以及设置于所述配水室的顶部端壁上、用于使污水原水沿周向均匀溢流至各个所述布水管中的堰板环。
本实用新型所提供的污泥床水解罐，主要包括罐体、布水头、布水器和布水管。其中，罐体为污泥床水解罐的主体结构，一般可呈筒状。各个布水头均匀分布在罐体的底部表面上，主要用于在罐体底部进行均匀出水，将污水原水均匀喷出至污泥床中。布水器设置在罐体的顶部，主要用于将污水原水均匀分配至各个布水头中，同时，在布水器上连通有若干个布水管，该布水管同样在布水器上均匀分布，并且每个布水管与其中一个布水头相对应，将定量分配的污水分别送入到各个布水头中进行布水。如此，布水器即为单点单孔定量配水，当污水进入布水头后，罐体底部流体的流速增加，水解污泥层被搅动托起，更有利于污水原水与池中水解——酸化细菌、兼氧细菌、厌氧细菌形成的污泥的混合接触，提高了对污水中有机污染物的吸附、氧化和降解，因而有利于整体污水处理的去除效率提升。同时，由于各个出水头均匀出水的搅动作用，使罐体中的水解污泥床被承托起来，在生物量不变的前提下增加了污泥与污水中污染物的碰撞机会与洗选机会，同时也增加了泥水的有效接触时间，因此可以大幅提高净化效率，也有利于颗粒污泥的形成和老化污泥的洗脱。
