染整加工用污水过滤回用技术

发布时间:2019-3-14 9:21:22  中国污水处理工程网

  申请日2017.12.28

  公开(公告)日2018.09.11

  IPC分类号B01D29/27; B01D36/00; C02F1/00; C02F103/30

  摘要

  本实用新型公开了一种染整加工用污水过滤回用装置,包括顶盖、罐体和收集刷,所述罐体的上方设置有顶盖,所述罐体的两侧设置有固定支架,所述固定支架上安装有快开螺栓,所述顶盖通过快开螺栓安装在罐体上,所述顶盖的底部安装有密封圈,所述密封圈安装在罐体的内部,所述顶盖的顶部安装有电机,所述电机的底部安装有转轴,所述转轴的底端安装有转动杆。本实用新型的有益效果是:通过设计收集刷,能够通过电机带动转动杆在水流中做剪切运动,收集刷上的捕集纤毛束能够捕捉印染漂洗污水中残留的毛絮等杂物,并通过滤袋进行二次过滤,能有效净化污水循环回收利用,节约资源,结构设计合理,过滤效果好,操作简单。




  权利要求书

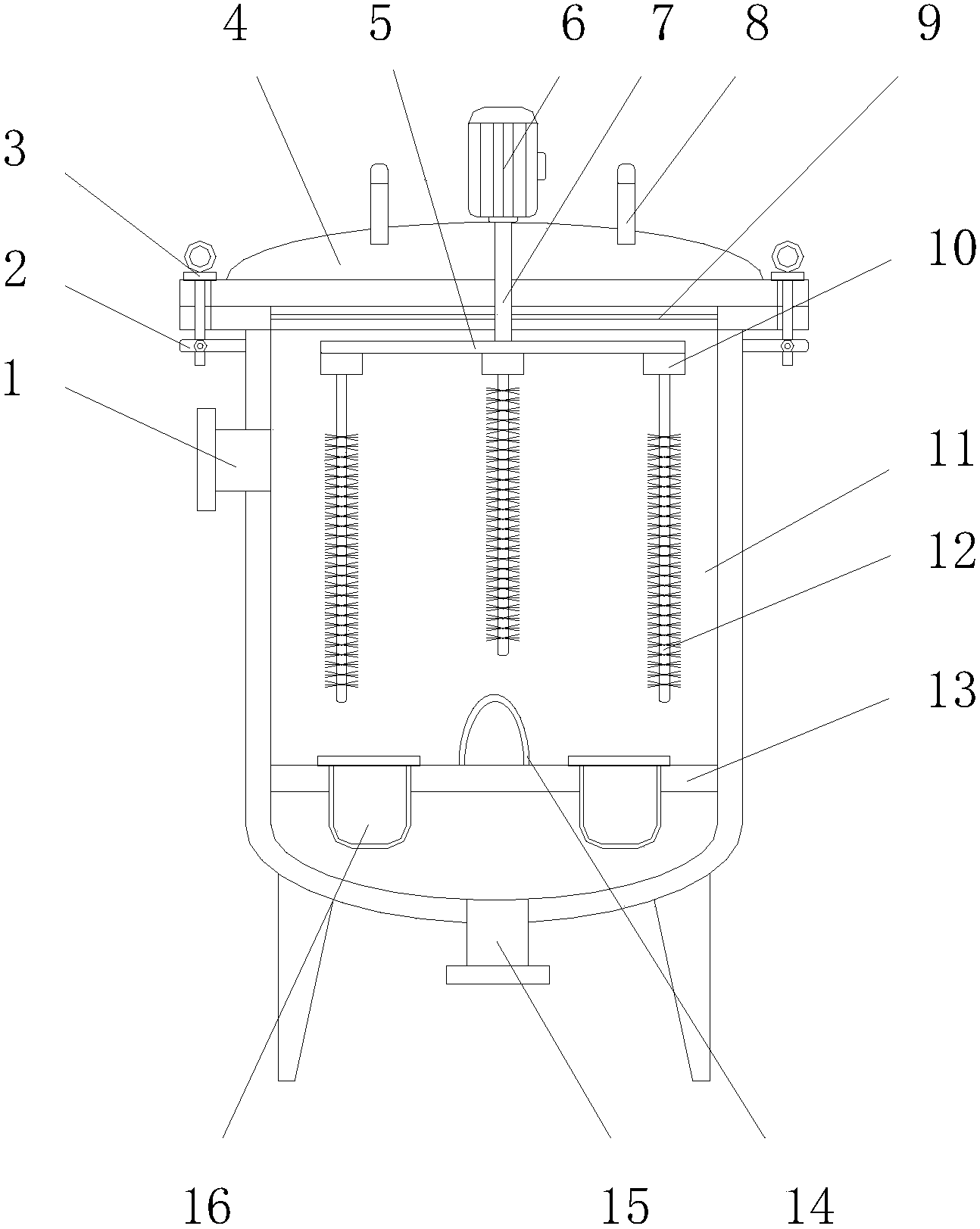

  1.一种染整加工用污水过滤回用装置,包括顶盖(4)、罐体(11)和收集刷(12),其特征在于:所述罐体(11)的上方设置有顶盖(4),所述罐体(11)的两侧设置有固定支架(2),所述固定支架(2)上安装有快开螺栓(3),所述顶盖(4)通过快开螺栓(3)安装在罐体(11)上,所述顶盖(4)的底部安装有密封圈(9),所述密封圈(9)安装在罐体(11)的内部,所述顶盖(4)的顶部安装有电机(6),所述电机(6)的底部安装有转轴(7),所述转轴(7)的底端安装有转动杆(5),所述转动杆(5)的底部设置有三个安装座(10),所述收集刷(12)的顶端设置有连接柱头(17),所述收集刷(12)通过连接柱头(17)安装在安装座(10)上,所述收集刷(12)的外壁上安装有多个捕集纤毛束(18),所述收集刷(12)的下方设置有搁板(13),所述搁板(13)安装在罐体(11)的内部,所述搁板(13)上设置有多个通孔,所述通孔的内部均安装有滤袋(16),所述罐体(11)的一侧设置有进水口(1),所述罐体(11)的底部安装有出水管(15)。

  2.根据权利要求1所述的一种染整加工用污水过滤回用装置,其特征在于:所述顶盖(4)的顶部安装有两个把手(8)。

  3.根据权利要求1所述的一种染整加工用污水过滤回用装置,其特征在于:所述搁板(13)的顶部安装有提手(14)。

  4.根据权利要求1所述的一种染整加工用污水过滤回用装置,其特征在于:所述密封圈(9)与罐体(11)的连接方式为卡合连接。

  5.根据权利要求1所述的一种染整加工用污水过滤回用装置,其特征在于:所述出水管(15)上安装有阀门。

  6.根据权利要求1所述的一种染整加工用污水 过滤回用装置,其特征在于:所述连接柱头(17)与安装座(10)的连接方式为螺纹连接。

  说明书

  一种染整加工用污水过滤回用装置

  技术领域

  本实用新型属于印染技术领域,具体涉及一种染整加工用污水过滤回用装置。

  背景技术

  染整指对纺织材料(纤维、纱线和织物)进行以化学处理为主的工艺过程,现代也通称为印染。染整同纺纱、机织或针织生产一起,形成纺织物生产的全过程。染整包括预处理、染色、印花和整理。染整质量的优劣对纺织品的使用价值有重要的影响。染整是现代印染的概念,是化学整理溶入印染行业后的科学定义。预处理亦称练漂,其主要目的在于去除纺织材料上的杂质,使后续的染色、印花、整理加工得以顺利进行,获得预期的加工效果。染色是通过染料和纤维发生物理的或化学的结合而使纺织材料具有一定的颜色。印花是用色浆在纺织物上获得彩色花纹图案。整理是通过物理作用或使用化学药剂改进织物的光泽、形态等外观;提高织物的服用性能或使织物具有拒水、拒油等特性。大多数整理加工是在织物染整的后阶段进行的。在毛纺织物染整中往往把许多预处理过程归入整理范畴,并把整理划分为湿整理和干整理。

  现有技术的染整工艺存在以下问题:染整的预处理和染色漂洗后的漂洗污水经过处理后循环使用可以节约大量水资源,但水内含有许多毛絮及线头,一般的过滤处理方法不容易去除干净,直接使用会影响后续生产的纺织产品质量。

  实用新型内容

  为解决上述背景技术中提出的问题。本实用新型提供了一种染整加工用污水过滤回用装置,具有过滤效果好的特点。

  为实现上述目的,本实用新型提供如下技术方案:一种染整加工用污水过滤回用装置,包括顶盖、罐体和收集刷,所述罐体的上方设置有顶盖,所述罐体的两侧设置有固定支架,所述固定支架上安装有快开螺栓,所述顶盖通过快开螺栓安装在罐体上,所述顶盖的底部安装有密封圈,所述密封圈安装在罐体的内部,所述顶盖的顶部安装有电机,所述电机的底部安装有转轴,所述转轴的底端安装有转动杆,所述转动杆的底部设置有三个安装座,所述收集刷的顶端设置有连接柱头,所述收集刷通过连接柱头安装在安装座上,所述收集刷的外壁上安装有多个捕集纤毛束,所述收集刷的下方设置有搁板,所述搁板安装在罐体的内部,所述搁板上设置有多个通孔,所述通孔的内部均安装有滤袋,所述罐体的一侧设置有进水口,所述罐体的底部安装有出水管。

  优选的,所述顶盖的顶部安装有两个把手。

  优选的,所述搁板的顶部安装有提手。

  优选的,所述密封圈与罐体的连接方式为卡合连接。

  优选的,所述出水管上安装有阀门。

  优选的,所述连接柱头与安装座的连接方式为螺纹连接。

  与现有技术相比,本实用新型的有益效果是:

  1、本实用新型通过设计收集刷,能够通过电机带动转动杆在水流中做剪切运动,收集刷上的捕集纤毛束能够捕捉印染漂洗污水中残留的毛絮等杂物,并通过滤袋进行二次过滤,能有效净化污水循环回收利用,节约资源,结构设计合理,过滤效果好,操作简单。

  2、本实用新型顶盖与罐体设计有密封圈并采用快开螺栓连接,保证连接紧密的同时能够快速开启,更换内部构件方便快捷,搁板上设置有提手,收集刷与安装座为螺纹连接,收集刷与滤袋均可拆卸更换经过清理后重复使用,投资小,使用寿命长。
