申请日1994.05.16
公开(公告)日1996.08.07
IPC分类号A47K3/02
摘要
一种具有简便废水再生装置的浴盆结构，属居民房节水设备，主要在浴盆体的隐涵空间设一集水箱，用以收集用过的废水，集水箱可分别设置，也可与浴盆制成一体。集水箱与浴盆体相连处设进水孔道，并装抽水管头以便将废水抽至蓄水槽再生利用，集水箱内装一液面控制器以感测液面高度并控制抽水泵工作，在集水箱上设一检修盖，下面设排水孔。这种浴盆所占空间小，易于推广。
権利要求書
1、一种简便废水再生装置的浴盆，包括一浴盆和一集水 箱，其特征在于浴盆和集水箱一体制成，浴盆侧板上设进水孔， 集水箱对应边侧亦设进水孔道与之相连，集水箱设于浴盆体的一 侧，一抽水管端头伸入集水箱内以连至外部预设的抽水装置。
2、根据权利要求1所述的简便废水再生装置的浴盆，其特 征在于浴盆体与集水箱也可分别制成，集水箱设于浴盆的一侧。
3、根据权利要求1所述的简便废水再生装置的浴盆，其特 征在于集水箱内的抽水管端装有过滤头，集水箱的进水孔道装过 滤装置。
4、根据权利要求1所述的简便废水再生装置的浴盆，其特 征在于在集水箱中设一液面控制器，连接抽水泵。
5、根据权利要求1所述的简便废水再生装置的浴盆，其特 征在于集水箱体的上方设检修孔盖，孔盖与浴盆顶面成一体，集 水箱装于该板下面浴盆侧面的空间。
6、根据权利要求1所述的简便废水再生装置的浴盆，其特 征在于在集水箱底缘附近开设一清洁排放水孔。
说明书
具有简便废水再生装置的浴盆
一种具有简便废水再生装置的浴盆，属家庭废水利用器具。
现有的浴盆一般不附有集水箱，有的在浴盆下修建集水箱， 因受楼房条件限制不易推广。水是日常不可缺少的源泉，但人口 不断增加，工业日益发达，水源在不断被过度开发，人类用水逐 渐产生危机，除大力开发水源和提高用水效率外，每个家庭利用 再生水是当前重要措施，为此使利用废水的设备易于推广是非常 必要的。
本实用新型的目的是为了提供一种易于在广大家庭采用实现 废水自动再生的浴盆，集水箱置于适当的侧面，或与浴盆做成一 体，集水箱设于浴盆板面的隐涵空间与浴盆连通，这样可节约设 集水箱的工程量及空间，易于在建筑中统一施工和室内装修。

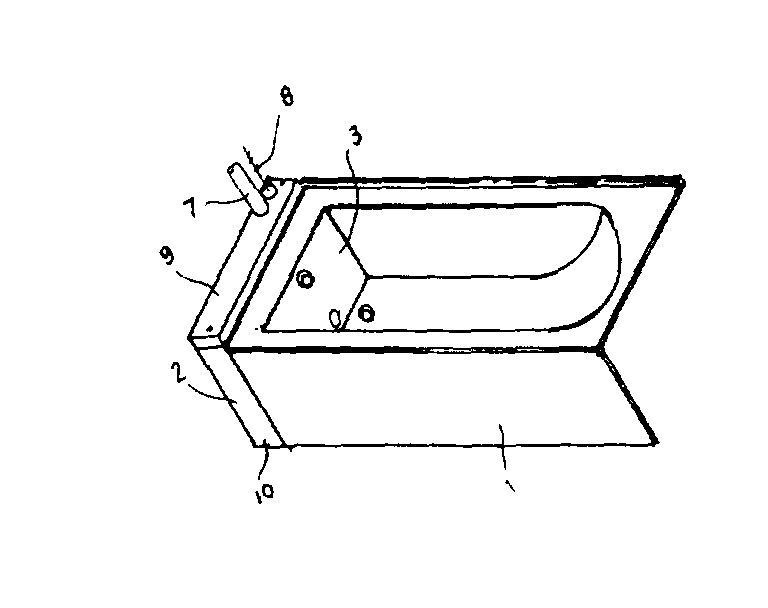

本实用新型是这样实现的，浴盆主要由浴盆体和集水箱两部 分组成，浴盆体和集水箱可一体成型，也可各自做成独立体，在 浴盆体的一端侧板上设有进水孔道，而在集水箱对应边侧亦设有 进水孔道与之连通，以实现废水再生。在集水箱中设一与抽水装 置电连接的液面控制器，到一定水位使抽水装置工作将废水抽至 再生水箱，为使废水初步过滤，在进水孔道及抽水管端加过滤装 置，以滤掉毛发杂物，为便于维修清理，在集水箱上方设检修孔 盖，在集水箱底部设一清洗排水孔。
本实用新型与现有技术相比，具有施工简单，浴盆生产工厂 化，占空间小，易于推广。价格便宜，居民能承受得起，样式新 颖。
