申请日1994.05.26
公开(公告)日1995.05.03
IPC分类号E03C1/12; E03B11/02
摘要
一种家用废水蓄水装置，是将厨房废水蓄存起来，用于厕所便池的冲洗。该装置是由蓄水箱和与其相配套的双孔水池、导水管道组成。将蓄水箱安装在便池后的落差之间。双孔水池，一孔用导水管道与蓄水箱的入水口连接，一孔接下水管道。较清洁的水通过导水管道流入蓄水箱，较脏的水直接通过下水道流走。该装置可全部或大部分代替厕所用水，从而达到节水的目的。
権利要求書

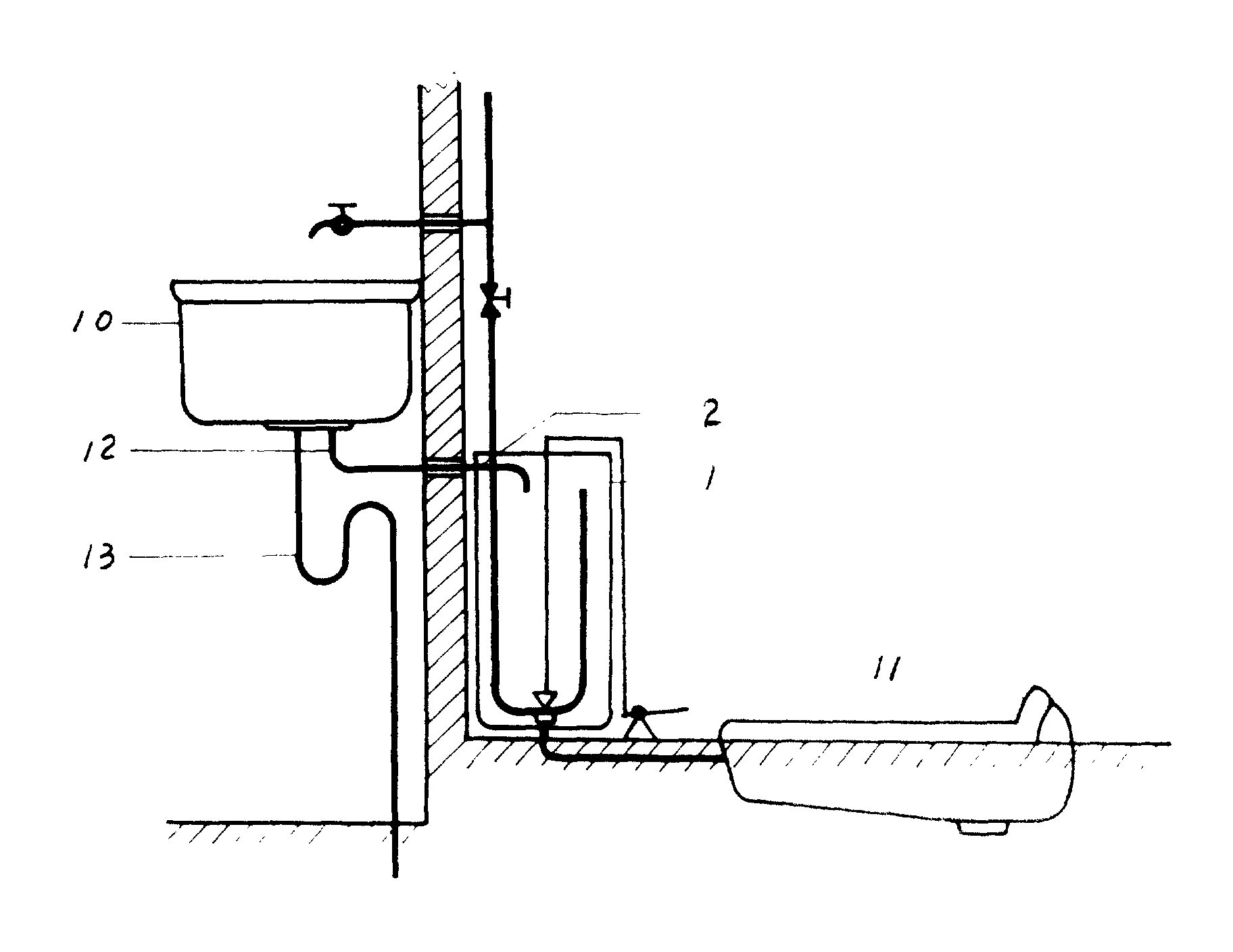

1、一种家用废水蓄水装置，是由蓄水箱和与其配套的部件组成，其特征在于蓄水箱箱体(1)内设有溢水管道(3)，蓄水箱箱体(1)的下部设有四通(没有自来水管道(7)时为三通)(4)，箱体(1)后壁设有自来水管道(7)，配套部件有双孔水池(10)和导水管道(12)。
2、根据权利要求1所述的家用废水蓄水装置，其特征在于溢水管道(3)，可与箱体(1)制成一体，也可另在箱体(1)内装一溢水管道，其上口要低于入水口(2)的水平，下口与四通(或三通)(4)相接。
3、根据权利要求1所述的家用废水蓄水装置，其特征在于箱体(1)下部装有四通(或三通)(4)，其位置可根据需要而定，它与蓄水箱的出口(5)、溢水管道(3)、自来水管道(7)和便池(11)相接。
4、根据权利要求1所述的家用废水蓄水装置，其特征在于自来水管道(7)既可与箱体(1)制成一体，也可另行安装一进水管道，其上接自来水，下接四通(4)。
5、根据权利要求1所述的家用废水蓄水装置，其特征在于双孔水池(10)的底部设有两个泄水孔，一个孔接导水管道(12)，另一孔接下水道(13)。
6、根据权利要求1所述的家用废水蓄水装置，其特征在于用导水管道(12)连接双孔水池(10)和蓄水箱的入水口(2)，入水口(2)应低于双孔水池(10)底的水平，双孔水池(10)的废水可通过导水管道(12)流入蓄水箱内。
说明书
一种家用废水蓄水装置，它是由蓄水箱和与其配套的部件组成，其技术特征在于蓄水箱内设有溢水管道、四通(或三通)和自来水管道，配套部件有双孔水池和导水管道。家用废水蓄水装置是将厨房的废水蓄存起来，用于厕所便池的冲洗，以达到节约用水之目的。
目前家用厕所便池的冲洗均是用清洁水，而厨房水池的废水通过下水道白白地流走，造成浪费。
本实用新型的目的在于避免上述现有技术中不足之处，而提供了一种家用废水蓄水装置，使废水得到再利用。
本实用新型的目的可通过如下措施来达到：家用废水蓄水装置包括蓄水箱和与其相配套的双孔水池，导水管和下水道等部件。蓄水箱的箱体设有入水口、出水口、配有溢水管道、自来水管道(也可没有)、四通(没有自来水管道时为三通)、箱体顶盖等结构。
本实用新型的目的还可以通过以下措施来达到：蓄水箱的箱体后壁上部设一入水口，水从该口进入箱体内。箱体内设有溢水管道，溢水管道既可与箱体壁制成一体，也可另装溢水管道，溢水管道的上口应低于入水口的水平，下口与四通(或三通)相接，当蓄水箱内水位达到溢水管道上口的水平时，多余的水便通过溢水管溢出，从而保证 蓄水箱内的水位不致过高从箱顶溢出。箱体底部设一出水口，与四通(或三通)相通。在出水口上设一水阀，以控制放水或蓄水。箱体后壁设一自来水管道(也可没有)，也可在箱体内另行安装一进水管道，其上口接自来水，下口与四通相接，当便池需用清洁水冲洗时，打开自来水即可。四通(或三通)设在箱体的下部，其位置可根据需要而定，它与蓄水箱、溢水管道、自来水管道和便池相接，可分别将蓄水箱的水、溢出水和自来水排入便池。厨房水池和厕所便池之间有一个40-50cm的落差，蓄水箱安装在便池后的落差之间。双孔水池底设有两个泄水孔，其中一个由导水管与蓄水箱的入水口连接起来，入水口应低于双孔水池底的水平，双孔水池的废水可通过导水管道流入蓄水箱内。双孔水池的另一孔接下水道。平时用一塞子堵住其中一孔。如废水比较清洁，可通过导水管道流入蓄水箱，如废水比较脏，可通过下水道直接流走，这样可保证蓄水箱的水相对清洁。
与现有技术相比，本实用新型有如下优点：使用家用废水蓄水装置，可将厨房废水蓄存起来再利用，代替厕所的全部或大部分用水，从而达到节水的目的，因此，家用废水蓄水装置具有极大的社会效益和经济效益。
