申请日1994.05.20
公开(公告)日1997.02.12
IPC分类号E03C1/122
摘要
建筑废水排泄系统带有用于分配和排泄的箱形存水阱(30，80)，其通过带有螺旋形壁的挠性管(103、113)连接于各卫生设备及厕所便盆排水管(70)，该系统分成两个系统，一个在建筑结构中固定安装的基本系统和在第一系统中的第二系统，所述第二系统可以更换;形状与第一系统相同。
権利要求書
1.带有卫生设备(22-25)的和厕所便盆排水管(70)的 连接装置的民用和工业建筑废水排泄系统(15，16)，它包括箱 形存水阱(30，80)，分配存水阱(220，230)和浴缸(22)、 淋浴和类似装置的排水管(149，150)，以及连接管(102- 108，112-118)，其特征在于：所述系统分成两部分，一个部 分在另一部分内，第一系统(15)包括箱形存水阱(30)、分配 存水阱(220)、排水管(140)和水管(102-106，108)， 这些是固定的，即确定地安装在建筑结构(11，12)中，上述管 (102-108)的连接接头(46，47，50，51，200，201) 在厕所便盆排水管(70)和卫生设备(22-25)的部位设置在 所述建筑结构(11，12)内，第二系统(16)也包括形状类似 于第一系统(15)的箱形存水阱(80)、分配存水阱(230)、 排水管(150)和水管(112-118)，它们设置在第一系统内， 通过在建筑结构(11，12)内的孔和管接头(46，47，50， 51，200，201)连接卫生设备和厕所便盆排水管(70)，所述 第二系统(16)与第一系统(15)尺寸不同，具有易于安装在第 一系统(15)内的锁定部件，在发生破裂时，部分或全部的第二 系统可快速方便地卸下并更换，无论是外部的固定系统或内部的可 换系统的所述箱形存水阱在其侧面上都有孔，在固定的箱形存水阱 (30，140，220)上的孔(31-34，141，142，221-224) 与在可换箱形存水阱(80，150，230)上的孔(81，84，151， 152，231-234)对准，设有管(102-108，112-118)的 接头(41-44，45，54，225-228和91-94，56，57， 235-238)，以及与建筑结构(11，12)的外部平面齐平的盖 (37，23)，如需要盖可凹陷以留出为一层与已经使用的完工材 料(18)相同的顶部完工材料(17)而准备的空间。
2.如权利要求1所述的系统(15，16)，其特征在于：所述 管(102-108，112-118)是由挠性合成材料制成的，带有形 成内、外螺纹的螺旋波纹，可换系统(16)的管(112-118) 位于固定系统(15)的管(102-108)内。
3.如权利要求1和2所述的系统，其特征在于：固定系统(15) 的箱形存水阱(30，140，220)上的接头(41-44，45，54， 225-228)包括在其孔(31-34，141，142，221-224) 外的圆筒形管子接头(35)，并具有相应于固定系统(15)中的 固定管(102-108)上的内螺纹的外螺纹(36)，因此，它们 可以通过将管子接头(35)上的螺纹旋在管(102-108)上的 螺纹上的方式装配在一起。
4.如权利要求1和2所述的系统，其特征在于：在可换系统 (16)中的箱形存水阱(80，150，230)上的接头(91-94， 56，57，235-238)包括在其孔(81-84，151，152，231 -234)中的内部管子接头(85)，上述孔的内锥向内发散，在 其外螺纹(86)上装配垫圈(87)，该垫圈(87)具有由一头 部围绕的轴向圆筒形体(89)，在该头部中有一个带有相应于管 子接头(85)上的螺纹的螺纹(88)的圆筒形空腔，所述圆筒形 体(89)的外径相应于构成可换系统(16)一部分的管(112- 118)的内径，在管子接头(85)内设有一个部分伸入箱形存水 阱(80，150，230)内的衬圈(66)，所述衬圈的外锥相应于 管子接头(85)的锥度，其直径相应于构成可换系统(16)一部 分的管(112-118)的外径，因此，通过拧在垫圈(87)上， 由于相反的锥度受压的衬圈(66)将管(112-118)压靠在装 在其螺纹(88)上的垫圈(87)的轴向圆筒形体(87)上，形 成稳定的连接。
5.如权利要求1和2所述的系统，其特征在于：构成固定系统 (15)一部分的，在建筑结构(11，12)中的孔上的接头(46， 47，50，51，200，201)由圆筒形管子接头(120)构成，其 外螺纹(121)相应于准备安装在结构(11，12)内的固定管 (102-108)的内螺纹，上述管子接头具有一个直径较大的有孔 头部(122)，当管(102-108)上的螺纹与所述管子接头连接 时，其与所述结构(11，12)的外表面接触，头部(122)上的 孔大于可换系统(16)中的管(102-108)的最大直径，使所 述管(102-108)可自由伸出建筑结构(11，12)。
6.如权利要求1和2所述的系统，其特征在于：固定系统(15) 的，在建筑结构上的孔上的接头(200，201)由圆筒形管子接头 (202)构成，其内螺纹相应于准备放置在建构(12)内的固定 管(107)的外螺纹，所述管子接头具有一个与所述结构(12) 的外表面接触的凸缘(204)，因此，借助其螺纹，所述固定管 (107)与所述管子接头(202)相连接，而构成可换系统一部分 的管(117)可自由地从建筑结构中伸出。
7.如权利要求1和2所述的系统，其特征在于：在卫生设备构 件如洗脸盆(23)、坐浴盆(24)以及其它上的接头由固定在便 盆(23)排水管上的管子接头上的连接管(170)构成，所述连 接管具有接纳锁定螺母(175)的外螺纹(172)，并具有一端部， 其外径相应于构成可换系统(16)一部分的管(113)的内径， 所述锁定螺母(175)具有一个内螺纹孔(176)的接纳连接管 (170)，所述孔(176)以扩张的锥(178)终止，锥(178) 接纳外壁带有相应锥(167)的衬圈(180)，所述衬圈的内圆筒 形孔的直径相应于可换系统(16)中的管(113)的最大直径， 所述锁定螺母(175)具有外螺纹(177)，一垫圈(181)旋在 外螺纹(177)上，所述垫圈内具有轴向孔，使管(113)通过， 因此，通过在所述垫圈(181)旋在外螺纹(177)上，所述垫圈 内具有轴向孔，使管(113)通过，因此，通过在所述垫圈(181) 上的旋紧，所述衬圈(180)当由于相对的锥(167，178)而压 靠连接管(170)时，将管(113)压靠在连接管(170)上，从 而形成稳定的连接。
8.如权利要求1和2所述的系统，其特征在于：在厕所便盆 (25)上的排水管接头包括一个环形螺母(202)，其内螺纹 (203)相应于构成固定系统(15)一部分的管(107)的外螺 纹。所述环形螺母具有一个与地板(12)接触的平凸缘(204)， 并包括衬圈(210)，其内孔(211)直径相应于所述厕所便盆 (25)排水管子接头(27)的外径，衬圈的最大外径大于上述凸 缘(204)的内径，带有一轴向内螺旋环形槽(212)，其相应于 构成换系统(16)一部分的管(117)的尺寸和形状，因此，固 定系统(15)中的管(107)可通过将其外螺纹旋入环形螺母 (202)的螺纹的方式接合，而可换系统(16)中的管(117) 可通过将其端部插入所述衬圈(210)的螺旋槽(212)的方式接 合。
9.如权利要求1和2所述的系统，其特征在于：厕所便盆的排 水管(70)包括与孔(206)配合的原有部分(205)和带有相 应于构成可换系统(16)的管(117)的内螺纹的外螺纹的管子 接头(207)，因此，所述管(117)可以通过将管子接头(207) 的螺纹旋入所述管(117)的内螺纹的方式接合，所述原有部分 (205)可通过波纹管式挠性连接管(209)连接于其上方的部分 (72)，以便于吸收厕所便盆排水管可能出现的任何形状变化， 也便于原有部分(205)的更换。

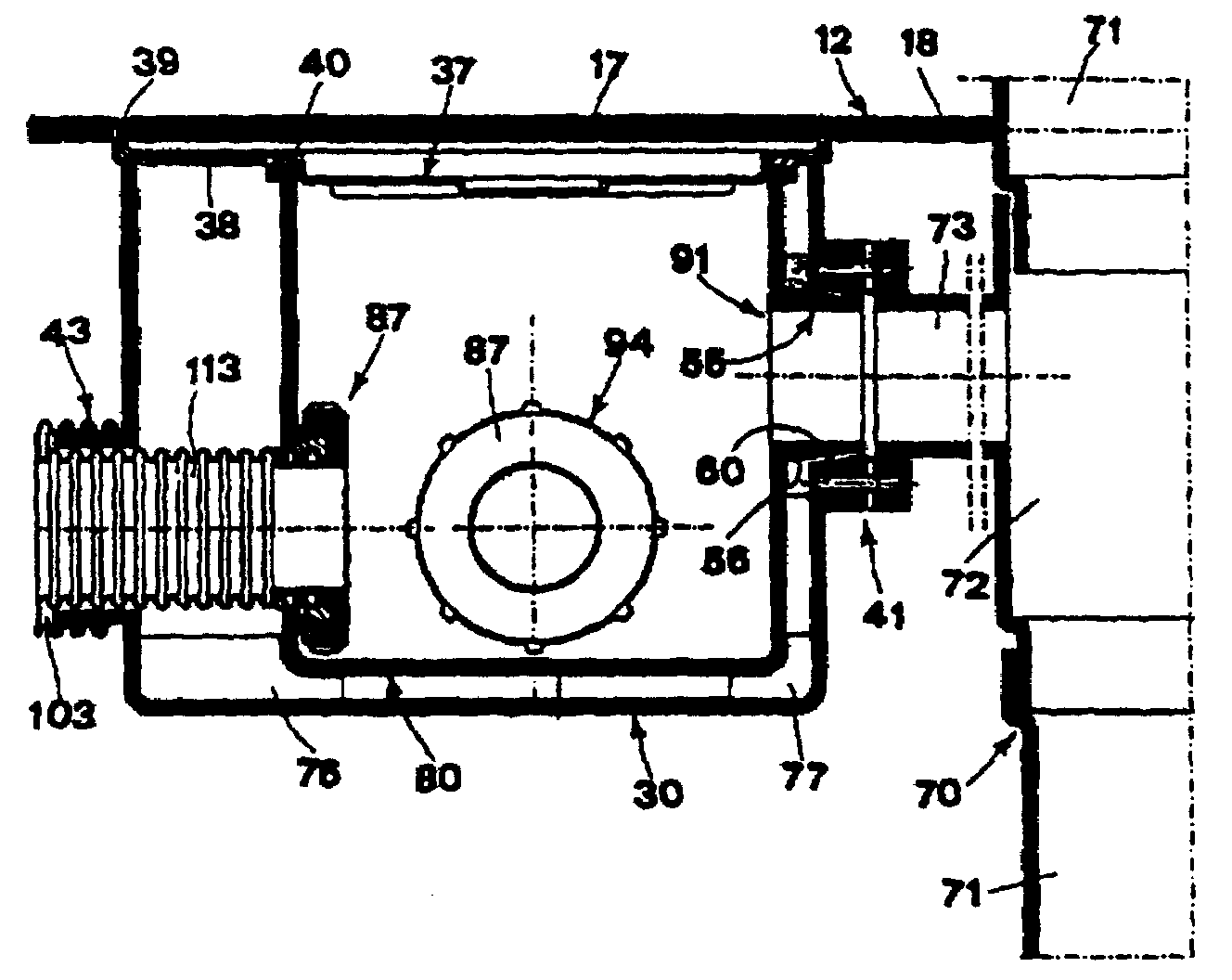

10.如权利要求1和1所述的系统，其特征在于：固定系统 (15)中的箱形存水阱(30)通过孔(31)连接于便盆排水管 (70)上的带有凸缘(74)的管子接头(73)，孔(31)带有 与一凸缘(61)相配合的收扰的内锥形管子接头(60)，凸缘 (61)通过螺钉(63)连接于排水管(70)的管子接头(73) 的相对凸缘(74)上，而在第一箱形存水阱(30)内，构成可换 系统(16)一部分的箱形存水阱(80)借助管子接头(55)连 接于箱形存水阱(30)的孔(31)上的锥形接头(60)，管子 接头(55)的外锥(56)相应于固定系统(15)中的箱形存水 阱(30)的管子接头(60)的内锥，这样使两相对的锥通过衬圈 (57)配合，衬圈(57)带有内、外锥和一平的环形基部。
11.如权利要求1和2所述的系统，其特征在于：浴缸(22) 的外流存水阱(140)的技术特征与箱形存水阱(30)和分配存 水阱(220)的技术特征相似，借助两个孔(221)和(223)可 分别连接于厕所便盆排水管(70)和溢流口(153)，而如果使 用从浴缸(22)至排水管的排水塞装置(161)，那么，排水塞 装置(161)通过一根系杆(163)操纵，系杆(163)从管(115) 内穿过将箱形存水阱(140)内的箱形存水阱(150)连接于溢流 口(153)的管(115)。
说明书
分成两部分即固定外部和可换内部的 建筑物废水排泄系统
众所周知，民用或工业建筑的排水系统是由沿着墙壁内部和在地板 下铺设的合成材料管路构成的。
如果系统的一部分中出现破裂或堵塞，那么，墙壁或地板，即使处 于完好状态，也必须打开以便进行检查、修理或更换零件。
完工的表面材料往往很昂贵，上述对这种材料的干扰会在更换时引 起相当大的费用。为避免修复工作可被看出，选配材料往往是件困难的 工作。如果涉及到大理石、石料、木材或其它昂贵的材料，为了保持使 首次使用的材料特征不受到变动，要找出相似的材料几乎是不可能的。
本发明的目的是提供一种下水排泄系统，它使用与目前所使用的同 样可靠的管路，但是其设置使得检查容易进行，如需更换损坏的管子， 不必破坏墙壁或地板。
本发明的主题是一种民用或工业建筑的下水排泄系统，它包括用于 连接厕所便盆的箱形存水阱、接合各部件的分配箱、浴盆、淋浴、洗脸 盆和坐浴盆的排水箱以及将其全部连接起来的管路，将系统分成两个不 同的部分，一个部分在另一部分之中。外部系统是固定的，固定地安装 在建筑结构中并连接于结构中设置的孔(其与管子接头相配合)以会合 来自便盆或其它卫生设备构件的排水管。内部系统的形状与外部系统相 似，设置在外部系统内，也通过建筑结构中的孔并借助专用连接装置连 接于厕所便盆或其它卫生设备。
内部系统的尺寸与外部系统不同，具有接头以便在外部系统中的安 装，必要时，可以部分地或全部地拆除或更换。孔设置在箱形存水阱的 侧面上，在固定的箱形存水阱上的这些孔与内部可换箱形存水阱的孔对 准;这些孔也具有管路的连接装置与建筑结构的表面齐平的盖;如果需 要其也可以是凹陷的，以便为与建筑结构相同的一层材料留下空间。
合成材料的管路是挠性的，具有构成外部和内部螺纹的螺旋形波 纹，可换系统的管设置在所述固定系统内。
构成固定系统一部分的所述存水阱上的接头由孔上的外部圆筒形管 接头构成，其外螺纹相应于构成固定系统一部分的固定管的内螺纹，从 而使管子接头和管可以连接起来。
可换系统中的存水阱的连接装置包括在其孔内的管子接头，内部收 扰的内锥，外部带外螺纹，一垫圈旋在外螺纹上，所述垫圈有一轴向圆 筒形体，其由一头部围绕，在头部内，一圆筒形空腔带有与管子接头的 螺纹相应的螺纹。
在管子接头内的衬圈部分伸入箱形存水阱，其外锥相应于所述孔的 锥度，其内径相应于构成可换系统一部分的外径。
然后，通过在在垫圈上的旋紧，所述衬圈在管子接头内被相对的两 锥压迫，借助螺纹使管牢固地抵靠在垫圈的轴向圆筒形体上，从而形成 稳定的连接。
在建筑结构内，构成固定系统一部分的，在孔上的接头包括圆筒形 连接管，其外螺纹与固定管上的内螺纹相应;所述连接管准备放置在结 构内并包括一直径较大的有孔头部，其与所述结构的外表面接触。这样 管子通过螺纹固定在所述连接管上。
在上述头部上的孔大于可换系统中的管的最大直径，从而使所述管 可自由地伸出建筑结构之外。
或者，在固定系统的建筑结构上的孔上的接头包括带内螺纹的圆筒 形连接管，所述内螺纹与固定管上的外螺纹相应;所述连接管放在结构 内，并与上凸缘配合，该凸缘接触所述结构的外表面。
以这种方式，固定管借助其螺纹连接于所述连接管，而可换系统中 的管可自由地从建筑结构中伸出。卫生设备如浴缸、洗脸盆、坐浴盆等 的管接头由固定在上述卫生设备上的排水管接头上的连接管构成，具有 外螺纹，从接纳带螺纹的锁定环，其具有一端部，该端部的外径相应于 可换系统中的管的较小内径。
在所述锁定环内有螺孔，锁定环因而可旋在连接管上;所述孔的一 个扩张的内锥终止，内装外表面带有相应锥度的衬圈，其内圆筒形孔的 直径相应于可换系统中管的最大直径。
锁定环外设螺纹，一垫圈旋在其上，在垫圈内有一个使管穿过的轴 向孔。
因此，这在垫圈上的旋动，衬圈当在连接管内受压迫时，因为相对 的锥形，使管牢固地固定于连接管，从而形成稳定的连接。
在厕所便盆的排水管上的接头包括一个环形螺母，其内螺纹相当于 固定系统中管的外螺纹，带有一个连接于地板的平凸缘，还包括一个衬 图，衬圈的孔径相当于所述厕所便盆排水管接头的外径，最大外径大于 凸缘的内径，并带有轴向内螺旋环形槽，其相当于可换系统中管的尺寸 和形状。
因此，可将管的外螺纹旋在环形螺母的螺纹上，从针管固定在固定 系统中，并将其端部旋在所述衬圈中的螺旋环形槽内，从而将管固定在 可换系统中。
厕所便盆排水管包括一原有部分，其中的孔具有相应于可换系统中 管上的内螺纹的外螺纹。
因此，可将接头上的螺纹旋入所述管的内螺纹，从而将所述管固定。 借助波纹管式挠性，连接管将所述原有部分连接于与其相邻的上部以适 应厕所便盆排水管形状的变化，也便于所述原有部分的更换。
浴缸或淋浴和其它卫生设备构件的排水存水阱具有与其它箱形存水 阱相同的连接装置，借助两个孔可分别连接至厕所便盆排水管和溢流 管，而接头的孔塞中一系杆操纵，该系杆在将所述箱形存水阱连至溢流 口的管中。
本发明的优点是明显的。
固定的外部系统是为可换系统而设的简单的“护套”形式或支承结 构形式，可换系统的作用与目前使用的系统的作用是等同的。
在发生泄漏或堵塞时，不仅检查快捷方便，而且可以更换部分的或 部丛部内部系统。
上述工作不会损坏墙壁或地报的完工材料，它们也不承受任何应变 或应力。
在预制建筑中，特别是固定系统的构成部件可以在构筑时装设。可 换系统则可以在构件设置在永久位置上之后装入。所有这一切意味着如 果需要修理时的相当大的节约，也提供了美观上的优点，这对于现有系 统来说是不可想像的，由于在砖石工作完工之后可换系统的安装避免了 破坏，便于操作，因而总成本是经济合算的。
