申请日1994.01.11
公开(公告)日1995.09.06
IPC分类号E03C1/12
摘要
本实用新型涉及一种家庭用污水处理利用装置，装置箱体内安装有潜水泵，浮漂通过顶杆与控制机构连杆相衔接，连杆位于顶杆套上，连杆一端为开关触点，另一端顶在水池底部，箱体上方安装有储水箱及水泥，储水箱底部设置有净化器，在高位水箱或低位水箱内设置有控制机构开关，开关触杆与浮球相衔接，箱体上设置有手动开关按钮及出水管和放水嘴。具有安装使用方便，对普通污水处理效果好、节约水源等特点。
権利要求書

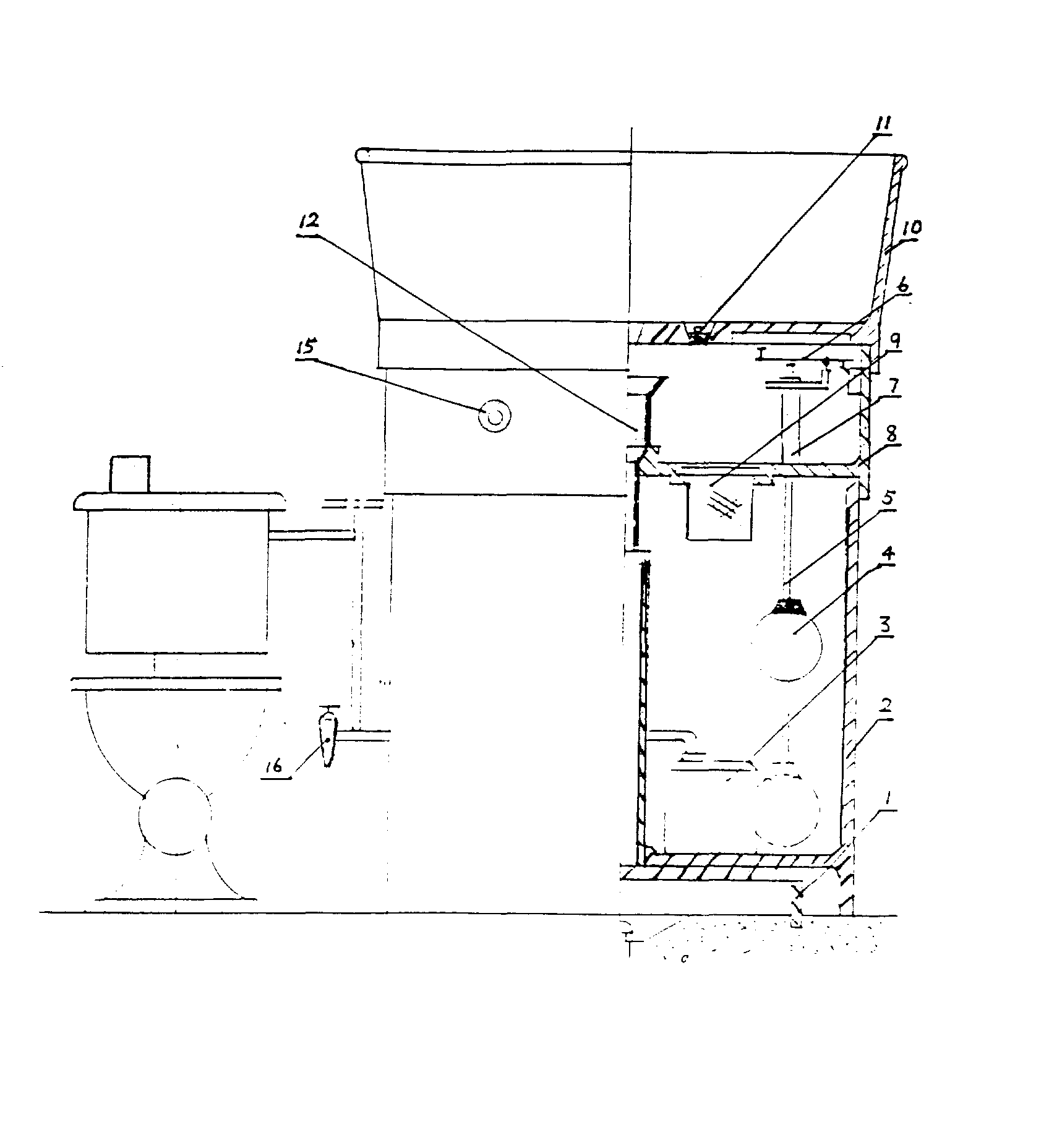

1、家庭生活污水利用装置，是由洗涤池、污水净化装置、储水罐、上水和泄水控制装置组成，其特征在于箱体2位于防水套1上，箱体的底座上安装有潜水泵3，浮漂4通过顶杆5与控制机构连杆6相衔接，连杆位于顶杆套7上，其一端为开关K1触点，另一端顶在水池底部，箱体上方安装有储水箱8，储水箱的底部设置有净化器9，水池10位于储水箱的上方，其底部设置有堵塞11，下水管12通过水池、储水箱、箱体的中部与下水道相通，位于水箱上方的控制机构开关K2的触点与电源线相衔接，触杆13与浮球14相衔接，储水箱体上还设置有手动开关按钮15，箱体的中下部还设置有出水管及放水嘴16。
说明书
本实用新型涉及一种家庭用污水处理利用装置。
目前，对居民生活污水的处理，采用的是将全部的生活污水集中起来通过污水站的污水处理装置处理，然后排入市政下水管道，建立污水处理站工程庞大，投入资金多，且需固定管理人员，对家庭生活污水在居民住宅中直接处理并利用的装置尚未见到，在很多国家尚处在试验阶段。
本实用新型的目的是提供一种直接安装在水池下，能对掏米水、洗菜、洗脸水等污水进行处理并利用的家庭生活污水利用装置。
本实用新型是由洗涤池、污水净化装置，储水罐，上水和泄水控制装置组成，箱体位于防水套上，箱体的底座上安装有潜水泵，浮漂通过顶杆与控制机构连杆相衔接，连杆位于顶杆套上，其一端为开关K1触点，另一端顶在水池底部，箱体上方安装有储水箱，储水箱的底部设置有净化器，水池位于储水箱的上方，其底部设置有堵塞，下水管通过水池、储水箱、箱体的中部与下水道相通，位于水箱上方的控制机构开关K2的触点与电源线相衔接，触杆与浮球相衔接，储水箱体上还设置有手动开关按钮，箱体的中下部还设置有出水管及放水嘴。
本实用新型具有对普通污水处理效果好，占用空间小，自动化程度高，安装使用方便，使用经济，节约水源等特点。
