申请日1993.11.25
公开(公告)日1994.11.02
IPC分类号E03F3/02
摘要
本实用新型涉及一种废水排放管道装置，特别是集地漏及西风为一身的排水管道装置。主要包括上排水管、地漏及其下排水管、弯头等，本技术设计采用容积式缓冲漏斗结构的地漏，并在其上部设置封闭罩，然后在其上设置排水软管、洗衣机或澡盆排水口及地面污水进口，具有结构简单，使用方便，造价低，占地面积小，功能多等特点。
権利要求書
1、一种废水排放管道装置，包括上排水管、地漏及其下排水管、弯头及与其通过直排管连接的主排水管道，其特征在于：
A、所说的地漏设计采用容积式缓冲漏斗，其内中心设有高度是容积式缓冲漏斗高度的一半的下排水管，有水封罩，二者之间圆滑过渡并形成水封槽，在下排水管的排水入口上面和水封槽内设有圆筒形水封罩及其上端面的提手，其中容积式缓冲漏斗及其下部的水封槽和下排水管及水封罩构成水封;
B、在容积式缓冲漏斗上端设置的排水管部分设计采用螺纹式排水软管及其上端的活接和下端可置于容积式缓冲漏斗上预先制出的接口内的封闭罩，该封闭罩的上端前侧设有可与排水软管下端连接的接头，后侧下部设有洗衣机或澡盆排水口，而左右两侧对称设置地面污水进口及其上用于过滤杂物垂直设置的过滤箅子。
2、如权利要求1所述的一种废水排放管道装置，其特征在于：所说的圆筒形水封罩的圆筒下端面上设有均布且夹角为120°的支爪。
3、如权利要求1或2所述的一种废水排放管道装置，其特征在于：所说的封闭罩可以是大象动物造形，大象的鼻子根部设有接头可与相当于大象鼻子的螺纹式排水软管相接。
说明书
本实用新型属于废水排放管道技术领域，尤其是集西风、地漏于一身的多用废水排放管道装置。
目前，广泛使用的废水排放管道装置多采用西风或地漏。西风一般是设置在洗脸池或盥洗台的下面，并采用反水弯管结构，它是由上管及其上的固定耳子，反水弯管及其上的密封压盖和密封圈组成;地漏一般是设置在厕所、洗脸池或盥洗台边。二者通常是分别设计安装，即西风和地漏分别接入三通排水管道，这样需要两套三通排水管道，并且分别安装，因此，浪费材料、造价高、安装复杂、占地面积大、使用也不方便。为此，我们设计了一种集西风和地漏于一身的废水排放管道装置，专利号为89200811.3号，该技术包括上管及其上的固定耳子和水封、上管的上、下端设置的水封和地漏，其中，地漏由下管及其上的碗形水槽及其内的过滤片和凸起的下管接口、以及与下管接口配合安装的喇叭形上管接口组成，水封由防臭味隔片和水封槽组成，同时在水封处设置残物清除口。该技术虽具备节省材料、造价低、安装简单、占地面积小等特点，但其地漏部分设有洗衣机 及澡盆排放接口且为敞开式结构，这样使用功能少，不利于洗衣机和澡盆废水的排放，敞开式地漏结构不卫生，同时也不美观，上面部分的排水管(西风)部分和现有洗脸盆或盥洗台安装配套较差，因而影响其推广应用。
本实用新型在此基础上进行了改进，设计一种既节约材料、造价低、占地面积小，同时又可排放洗衣机及澡盆废水，造形美观，与洗脸池或盥洗台安装简便，便于使用的多用废水排放管道装置。
本实用新型是通过下列方式予以实现的：一种多用废水排放管道装置，包括上排水管、地漏及其下排水管、弯头及与其通过直排管连接的主排水管道，其特征在于：所说的地漏设计采用容积式缓冲漏斗，其内中心设有高度是容积式缓冲漏斗高度的一半的下排水管，二者之间圆滑过渡并形成水封槽，在下排水管的排水入口上面和水封槽内设有圆筒形水封罩及其上端面的提手，其中容积式缓冲漏斗及其下部的水封槽和下排水管及水封罩构成水封，这里容积式缓冲漏斗可以是矩形或方形，也可以是圆形或椭圆形，但它们的下部可以是向里收口的形式，本技术给出的是矩形的结构。在容积式缓冲漏斗上端设置的排水管部分设计采用螺纹式排水软管及其上端的活接和下端可置于容积式缓冲漏斗上预先制出的接口内的封闭罩，该封闭罩上端前侧设有可与排水软管下端连接的接头，后侧下部设有洗衣机或澡盆排水口，而左 右两侧对称设置地面污水进口及其上用于过滤杂物且垂直设置的过滤箅子，这里的封闭罩除设计采用各种动物造形外，还可以设计采用各种建筑物、文物以及各种富有美感的几何体，如球、三棱锥、六棱锥及它们的组合造形等，上述所说的垂直设置的过滤箅子，也可以采用过滤网等。
所说的圆筒形水封罩的圆筒下端面上设有均布且夹角为120°的支爪，使圆筒形水封罩下端面与水封槽底面有一定的距离，便于污水流过。

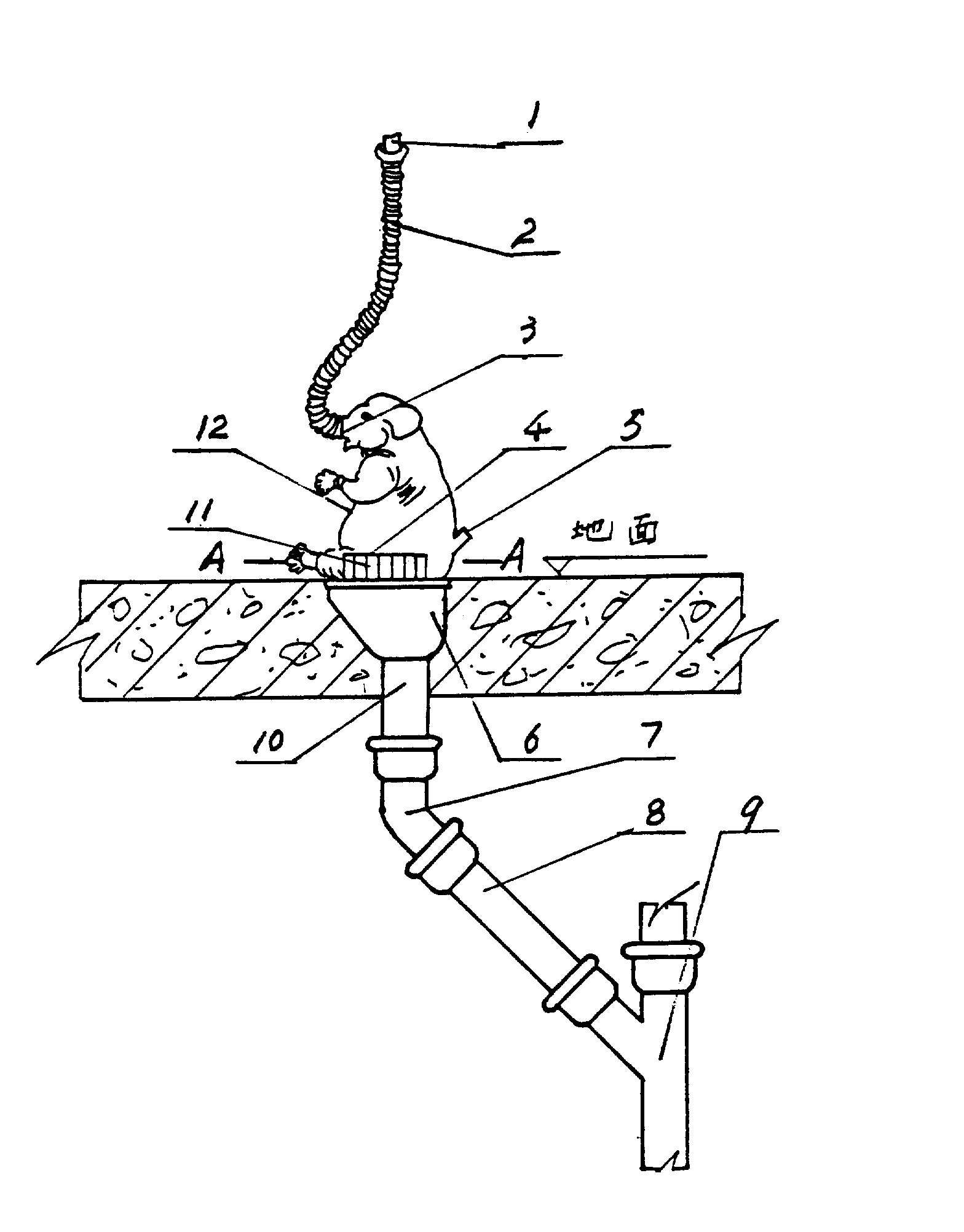

所说的封闭罩可以是大象动物造形，大象的鼻子根部设有接头可与相当于大象鼻子的螺纹排水软管相接。当然封闭罩也可设计成其它动物，如狗、虎、狮子或鸡、鸭、鹅等。
本实用新型使用及工作过程是首先将排水软管的接口接水池上的接口上，这时如倾到污水则沿排水软管进入封闭罩内，然后进入容积式缓冲漏斗，并通过水封槽底部与圆筒形封闭罩之间的间隙进入下排水管道入口流入，最后通过直排管进入主排水管道，在此过程中，如需排放洗衣机或澡盆废水，可将其排水管接头直接插入本技术中的洗衣机或澡盆排水口上即可，如地面有污水将沿地面污水进口进入容积式缓冲漏斗内最后排出。
