申请日2017.12.28
公开(公告)日2018.09.25
IPC分类号E02D29/12; G01L11/00
摘要
一种自动检测污水管堵塞的检查井，管廊内设置有污水管，污水管通过连接管与检查井相连通，污水管与连接管之间设置有电动阀，污水管内设置有水压力传感器，水压力传感器通过导线控制器相连，控制器通过导线与电动阀相连，检查井内安装有报警器。本实用新型能够有效保证管道堵塞时及时处理，有利于维护人员对管道的维护，提高管道的使用寿命。
权利要求书

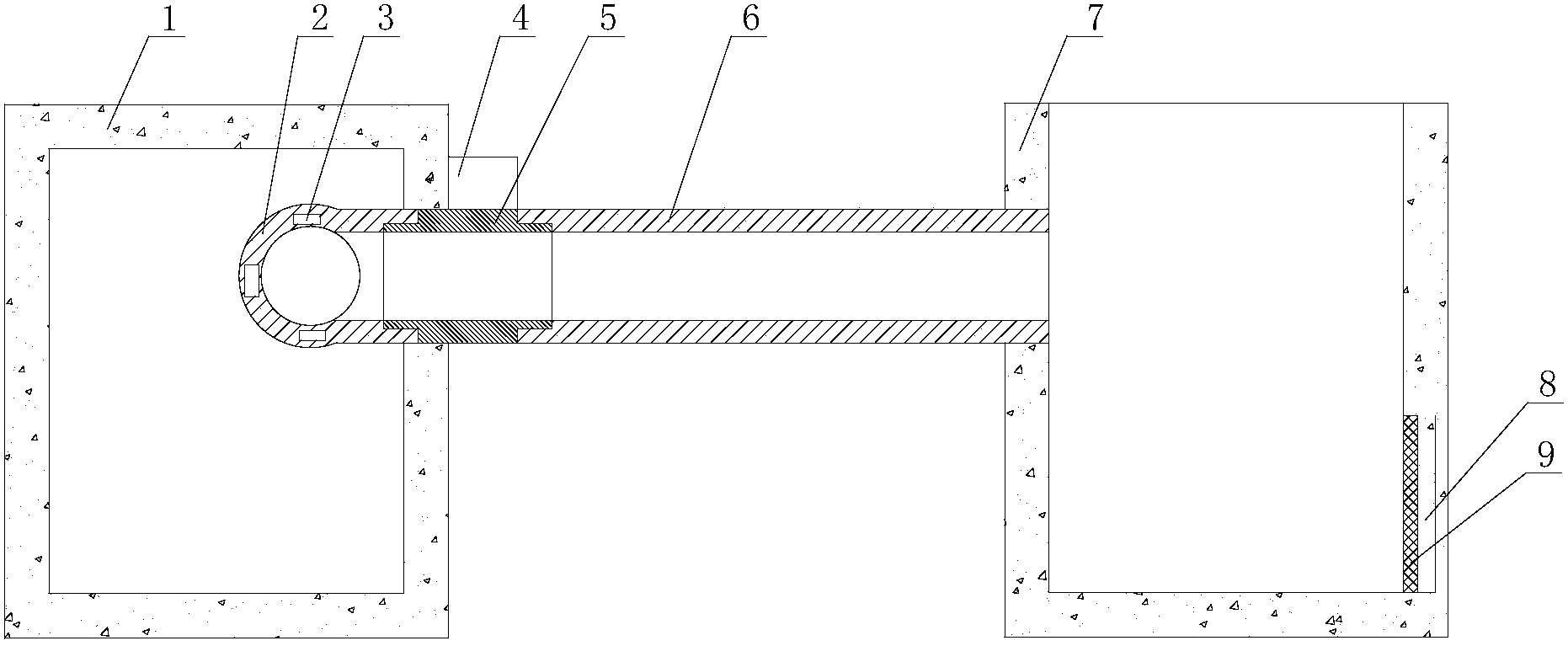

1.一种自动检测污水管堵塞的检查井，其特征在于：管廊(1)内设置有污水管(2)，污水管(2)通过连接管(6)与检查井(7)相连通，污水管(2)与连接管(6)之间设置有电动阀(5)，污水管(2)内设置有水压力传感器(3)，水压力传感器(3)通过导线控制器(4)相连，控制器(4)通过导线与电动阀(5)相连，检查井(7)内安装有报警器(8)。
2.根据权利要求1所述的自动检测污水管堵塞的检查井，其特征在于所述的报警器(8)为：检查井(7)侧壁上竖直内嵌有平行放置的第一导体层(8-4)和第二导体层(8-3)，位于第二导体层(8-3)外侧检查井(7)侧壁上设置有柔性封条(9)，第一导体层(8-4)与第二导体层(8-3)之间留有空隙，第一导体层(8-4)和第二导体层(8-3)结构相同，第一导体层(8-4)通过导线与蓄电池(8-1)的负极相连，第二导体层(8-3)通过导线与蓄电池(8-1)的正极相连，第二导体层(8-3)通过导线与蜂鸣器(8-2)相连。
3.根据权利要求2所述的自动检测污水管堵塞的检查井，其特征在于：第一导体层(8-4)的结构为金属基板上设置有金属凸起。
4.根据权利要求2所述的自动检测污水管堵塞的检查井，其特征在于：所述第一导体层(8-4)与第二导体层(8-3)之间空隙的宽度为1.5～4mm。
5.根据权利要求2所述的自动检测污水管堵塞的检查井，其特征在于：所述的柔性封条(9)为玻璃纤维条。
说明书
自动检测污水 管堵塞的检查井
技术领域
本实用新型属于地下结构技术领域，具体涉及到一种自动检测污水管堵塞的检查井。
背景技术
检查井是为城市地下基础设施的供电、给水、排水、排污、通讯、有线电视、煤气管、路灯线路等维修，安装方便而设置的。一般设在管道交汇处、转弯处、管径或坡度改变处、以及直线管段上每隔一定距离处，是便于定期检查附属构筑物。
在管廊中预制混凝土检查井是不可缺少的重要构筑物，它对管廊功能的发挥、环境保护及人民生活都有着重要影响，污水管道内积泥不但会影响管道的正常使用，而且影响管道的正常的输送能力，运行维护人员定时对污水管进行清淘，大大增大了管道堵塞的风险。
实用新型内容
本实用新型所要解决的技术问题在于克服现有检查井的缺点，提供一种设计合理、能够有效保证污水管道堵塞时及时处理的自动检测污水管堵塞的检查井。
解决上述技术问题所采用的技术方案是：管廊内设置有污水管，污水管通过连接管与检查井相连通，污水管与连接管之间设置有电动阀，污水管内设置有水压力传感器，水压力传感器通过导线控制器相连，控制器通过导线与电动阀相连，检查井内安装有报警器。
作为一种优选的技术方案，所述的报警器为：检查井侧壁上竖直内嵌有平行放置的第一导体层和第二导体层，位于第二导体层外侧检查井侧壁上设置有柔性封条，第一导体层与第二导体层之间留有空隙，第一导体层和第二导体层结构相同，第一导体层通过导线与蓄电池的负极相连，第二导体层通过导线与蓄电池1的正极相连，第二导体层通过导线与蜂鸣器相连。
作为一种优选的技术方案，所述的第一导体层的结构为金属基板上设置有金属凸起。
作为一种优选的技术方案，所述第一导体层与第二导体层之间空隙的宽度为1.5～4mm。
作为一种优选的技术方案，所述的柔性封条为玻璃纤维条。
本实用新型的有益效果如下：
本实用新型采用在污水管管壁上安装有水压力传感器，污水管堵塞时，水压力传感器将检测到的压力信号转换成电信号输入到控制器，控制器控制电动阀打开，污水管内的污水通过连接管流入检查井，报警器检测到检查井内有污水时发出警报，能够有效保证管道堵塞时及时处理，有利于维护人员对管道的维护，提高管道的使用寿命。
