申请日2017.12.28
公开(公告)日2018.09.25
IPC分类号B02C21/00; B02C23/02; B02C23/22; B02C23/20; B02C18/18; B02C7/12; C02F11/00
摘要
本实用新型提供了一种胶性污泥破碎系统，属于污泥处理领域，包括污泥仓、制浆罐和成品泥浆罐，污泥仓底部设置有用于向制浆罐的入口连续输送污泥的螺旋输送机，制浆罐中依次设置有剪切式破碎机、水流分布器和磨盘式研磨机，制浆罐的出口通过泵与成品泥浆罐相连。本实用新型提供的胶性污泥破碎系统，便于大规模地对胶性污泥进行预处理，工艺流程连续，易实现自动化操作，工程投资少，运行成本低，适用于胶性污泥湿法处理工艺，如污泥湿式氧化处理、污泥超临界氧化处理、污泥雾化焚烧处理等。
权利要求书

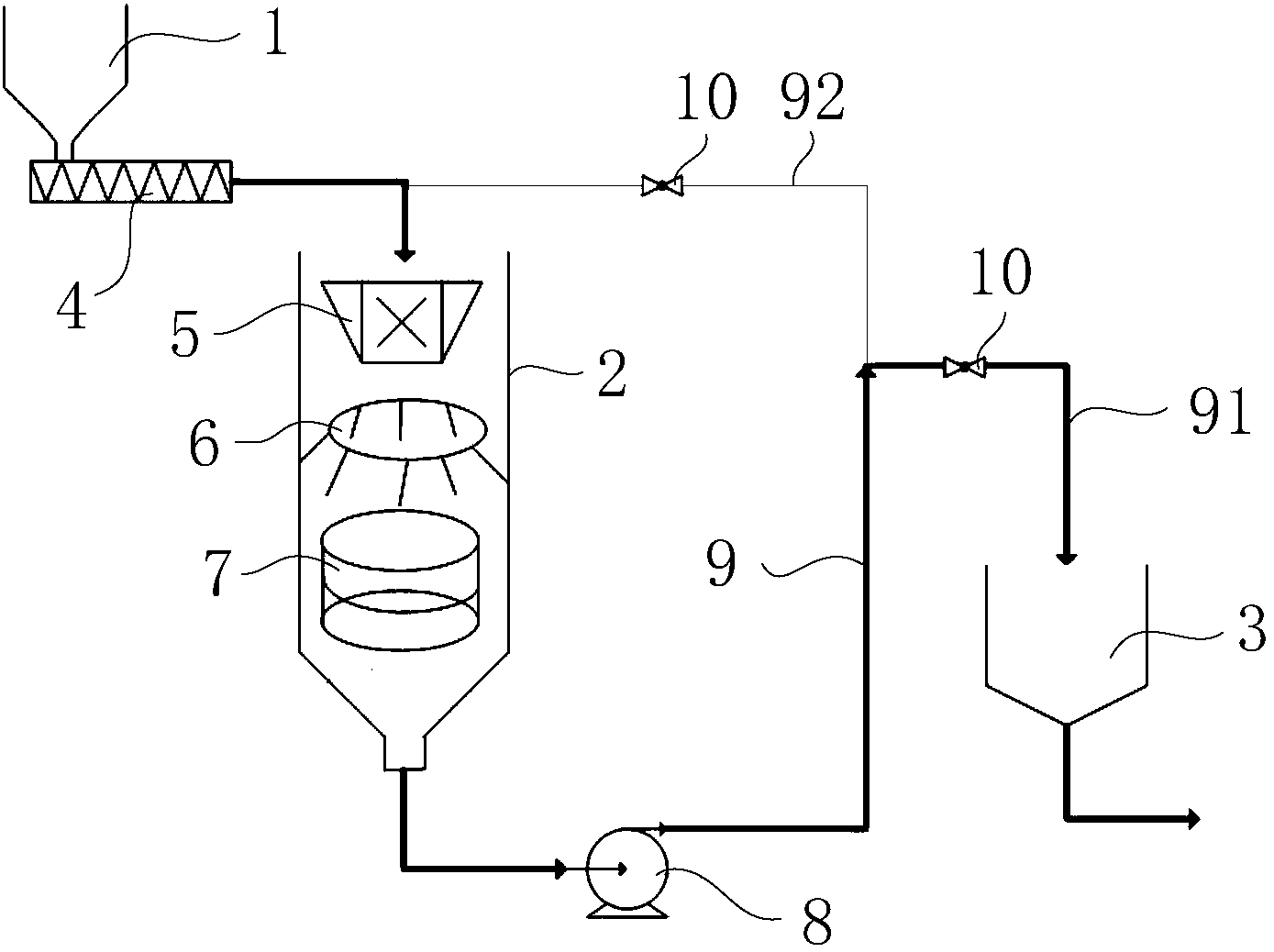

1.胶性污泥破碎系统，其特征在于：包括污泥仓、制浆罐和成品泥浆罐，所述污泥仓底部设置有用于向所述制浆罐的入口连续输送污泥的螺旋输送机，所述制浆罐中依次设置有剪切式破碎机、水流分布器和磨盘式研磨机，所述制浆罐的出口通过泵与所述成品泥浆罐相连。
2.如权利要求1所述的胶性污泥破碎系统，其特征在于：所述泵出口设置有管道，所述管道包括总管和与所述总管连通的合格泥浆管道和二次破碎管道，所述总管与所述泵出口相连，所述合格泥浆管道与所述成品泥浆罐相连，所述二次破碎管道与所述制浆罐入口相连。
3.如权利要求2所述的胶性污泥破碎系统，其特征在于：所述合格泥浆管道和所述二次破碎管道上均设置有阀门。
4.如权利要求1所述的胶性污泥破碎系统，其特征在于：所述螺旋输送机为有轴螺旋或无轴螺旋。
5.如权利要求4所述的胶性污泥破碎系统，其特征在于：所述螺旋输送机设置有2-3个螺旋。
6.如权利要求1所述的胶性污泥破碎系统，其特征在于：所述剪切式破碎机为两轴或四轴。
7.如权利要求1所述的胶性污泥破碎系统，其特征在于：所述水流分布器为环形水流分布器。
8.如权利要求7所述的胶性污泥破碎系统，其特征在于：所述水流分布器的出水口的开口方向与水平方向呈45°。
9.如权利要求1所述的胶性污泥破碎系统，其特征在于：所述磨盘式研磨机的动定磨盘采用耐磨合金钢。
10.如权利要求9所述的胶性污泥破碎系统，其特征在于：所述磨盘式研磨机在研磨时，水和污泥的比例大于2:1。
说明书
胶性污泥破碎系统
技术领域
本实用新型属于污泥 处理技术领域，更具体地说，是涉及一种胶性污泥破碎系统。
背景技术
在环保及化工行业，来自化工厂生产工段产生的污泥以及污水处理厂产生的脱水污泥产量较大，属于固体废物，特别是高分子树脂行业，在生产高分子树脂过程中，有部分高分子树脂进入水处理工段，经过絮凝沉淀，形成胶性污泥，这种胶性污泥属于危险废物，需要进行无害化处理，如干化焚烧、雾化焚烧、湿式氧化等。胶性污泥脱水后韧性高，易结块，难破碎研磨，如不能进行有效地预处理，在无害化处理过程易造成管道和喷头堵塞问题。因此在需要对胶性污泥进行破碎研磨预处理。
胶性污泥的干化焚烧，预处理采用压滤-干化-破碎的一般预处理即可。而雾化焚烧和湿式氧化需要将胶性污泥制浆后通过喷嘴喷入反应器，因此预处理需要采用破碎-混合-研磨的预处理方式。而胶性污泥韧性强，难分散，用传统的预处理方式难以制成符合粒径要求的污泥浆。
实用新型内容
本实用新型的目的在于提供一种胶性污泥破碎系统，以解决现有技术中存在的胶性污泥湿法处理工艺中难以制成符合粒径要求的污泥浆的技术问题。
为实现上述目的，本实用新型采用的技术方案是：提供一种胶性污泥破碎系统，包括：污泥仓、制浆罐和成品泥浆罐，所述污泥仓底部设置有用于向所述制浆罐的入口连续输送污泥的螺旋输送机，所述制浆罐中依次设置有剪切式破碎机、水流分布器和磨盘式研磨机，所述制浆罐的出口通过泵与所述成品泥浆罐相连。
进一步地，所述泵出口设置有管道，所述管道包括总管和与所述总管连通的合格泥浆管道和二次破碎管道，所述总管与所述泵出口相连，所述合格泥浆管道与所述成品泥浆罐相连，所述二次破碎管道与所述制浆罐入口相连。
进一步地，所述合格泥浆管道和所述二次破碎管道上均设置有阀门。
进一步地，所述螺旋输送机为有轴螺旋或无轴螺旋。
进一步地，所述螺旋输送机设置有2-3个螺旋。
进一步地，所述剪切式破碎机为两轴或四轴。
进一步地，所述水流分布器为环形水流分布器。
进一步地，所述水流分布器的出水口的开口方向与水平方向呈45°。
进一步地，所述磨盘式研磨机的动定磨盘采用耐磨合金钢。
进一步地，所述磨盘式研磨机在研磨时，水和污泥的比例大于2:1。
本实用新型提供的胶性污泥破碎系统的有益效果在于：本实用新型胶性污泥破碎系统，包括污泥仓、制浆罐和成品泥浆罐，污泥仓底部设置有用于向制浆罐的入口连续输送污泥的螺旋输送机，制浆罐中依次设置有剪切式破碎机、水流分布器和磨盘式研磨机，制浆罐的出口通过泵与成品泥浆罐相连。本实用新型提供的胶性污泥破碎系统，便于大规模地对胶性污泥进行预处理，工艺流程连续，易实现自动化操作，工程投资少，运行成本低，适用于胶性污泥湿法处理工艺，如污泥湿式氧化处理、污泥超临界氧化处理、污泥雾化焚烧处理等。
