申请日2017.12.28
公开(公告)日2018.10.26
IPC分类号C02F9/04
摘要
本实用新型提供了一种高效低耗的污水处理系统，依次包括功能组合方管、并联设置的第一处理组件和第二处理组件、排出管路;功能组合方管内部依次设有一级过滤转网、抽水泵和二级过滤网，一级过滤转网底部的左侧设有固定刮板，固定刮板的下侧设有滤渣池;滤渣池通过可开合底板与搅拌池连接，搅拌池的底部设有搅拌桨，搅拌桨上侧设有滤网，搅拌池底部设有排管，排管连接在功能组合方管上，搅拌池的上部设有进管，进管连接在排出管路上;第一处理组件和第二处理组件均包括臭氧发生罐、絮凝剂添加罐、沉淀罐和杀菌罐;第一杀菌罐和第二杀菌罐与排出管路连接。本技术方案实现了能耗低、处理效率高、效果好、维护和使用方便灵活的有益效果。
权利要求书

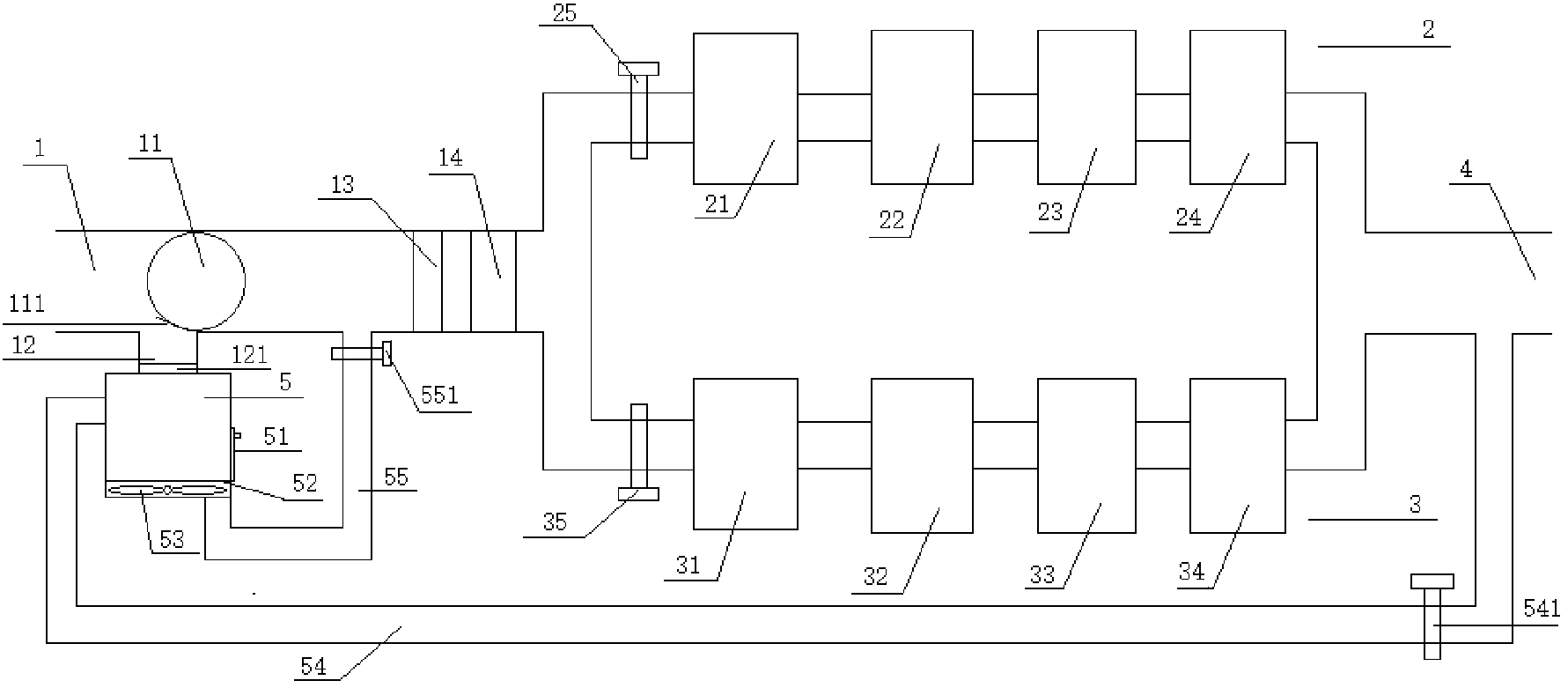

1.一种污水处理系统，依次包括功能组合方管、并联设置的第一处理组件和第二处理组件、排出管路;
所述功能组合方管内部从左到右依次设有一级过滤转网、抽水泵和二级过滤网，所述一级过滤转网绕其水平轴旋转，所述一级过滤转网底部的左侧设有固定刮板，所述固定刮板的下侧设有滤渣池;所述滤渣池通过可开合底板与搅拌池连接，所述搅拌池的底部设有搅拌桨，所述搅拌桨上侧设有滤网，所述搅拌池底部设有排管，所述排管连接在位于一级过滤转网和抽水泵之间的功能组合方管上，所述搅拌池的上部设有进管，所述进管连接在所述排出管路上，所述排管和进管上均设有开关;
所述第一处理组件至少依次包括第一臭氧发生罐、第一絮凝剂添加罐、第一沉淀罐和第一杀菌罐;所述第二处理组件至少依次包括第二臭氧发生罐、第二絮凝剂添加罐、第二沉淀罐和第二杀菌罐;
所述第一杀菌罐和第二杀菌罐与所述排出管路连接。
2.根据权利要求1所述的污水处理系统，其特征在于，所述二级过滤网内设有活性炭。
3.根据权利要求1所述的污水处理系统，其特征在于，所述第一处理组件和第二处理组件前端还分别设有开关，用于打开或关闭整个通路。
4.根据权利要求1所述的污水处理系统，其特征在于，所述搅拌池上还设有开启门，用于将滤渣排出的出口。
5.根据权利要求1所述的污水处理系统，其特征在于，所述一级过滤转网的水平轴处设有旋转轴，所述旋转轴用于带动所述一级过滤转网逆时针旋转。
6.根据权利要求1所述的污水 处理系统，其特征在于，所述固定刮板位于所述一级过滤转网的切面上。
说明书
一种高效低耗的污水处理系统
技术领域
本实用新型涉及一种环保装置，尤其涉及一种高效低耗的污水处理系统。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括漂浮和悬浮的大小固体颗粒、胶状和凝胶状扩散物、纯溶液等。
现有技术中，无论是污水处理装置还是系统，经常发生能耗高、处理效率低，效果差，经常堵塞，维护复杂，使用寿命短等缺陷。因此，一种改进的能够克服上述缺陷的高效低耗的污水处理系统是本领域技术人员迫切需要的。
实用新型内容
本实用新型提供了一种高效低耗的污水处理系统，通过对其结构、组件和排列的改进，旨在实现能耗低、处理效率高、效果好、维护和使用方便灵活的有益效果。
为了实现上述目的，本实用新型的技术方案是：
一种高效低耗的污水处理系统，依次包括功能组合方管、并联设置的第一处理组件和第二处理组件、排出管路;
所述功能组合方管内部从左到右依次设有一级过滤转网、抽水泵和二级过滤网，所述一级过滤转网绕其水平轴旋转，所述一级过滤转网底部的左侧设有固定刮板，所述固定刮板的下侧设有滤渣池;所述滤渣池通过可开合底板与搅拌池连接，所述搅拌池的底部设有搅拌桨，所述搅拌桨上侧设有滤网，所述搅拌池底部设有排管，所述排管连接在位于一级过滤转网和抽水泵之间的功能组合方管上，所述搅拌池的上部设有进管，所述进管连接在所述排出管路上，所述排管和进管上均设有开关;
所述第一处理组件至少依次包括第一臭氧发生罐、第一絮凝剂添加罐、第一沉淀罐和第一杀菌罐;所述第二处理组件至少依次包括第二臭氧发生罐、第二絮凝剂添加罐、第二沉淀罐和第二杀菌罐;
所述第一杀菌罐和第二杀菌罐与所述排出管路连接。
进一步地，所述二级过滤网内设有活性炭。
进一步地，所述第一处理组件和第二处理组件前端还分别设有开关，用于打开或关闭整个通路。
进一步地，所述搅拌池上还设有开启门，用于将滤渣排出的出口。
进一步地，所述一级过滤转网的水平轴处设有旋转轴，所述旋转轴用于带动所述一级过滤转网逆时针旋转。
进一步地，所述固定刮板位于所述一级过滤转网的切面上。
与现有技术相比，本实用新型的技术方案具有以下有益效果：
(1)功能组合方管内部从左到右依次设有一级过滤转网、抽水泵和二级过滤网，双重过滤使得过滤效果更加显著;一级过滤转网和固定刮板的设置使得滤渣而已得到及时处理和排出到滤渣池，进一步地提高了效率和效果;
(2)并联设置的第一处理组件和第二处理组件，各自工作，互不影响，同时又能够相互配合，共同完成处理污水的工作;臭氧发生罐、絮凝剂添加罐、沉淀罐和杀菌罐的依次设置，使得污水处理效果显著和高效，而且节能减排;
(3)滤渣直接排走，无法达到处理要求，搅拌池以及其自身回路的设计，使得排出管路中的部分水进入搅拌池，结合搅拌池底部的搅拌桨，对滤渣进行再处理，并将处理后的污水再次排入功能组合方管内部，实现整个回流处理的目的，佳能减排，提高了处理效果。
