申请日1993.07.21
公开(公告)日1994.05.25
IPC分类号C02F3/20
摘要
一种用于污水处理的空气扩散器，由导气管、橡胶盘、活动托板、盘体和固定环构成。本实用新型结构设计巧妙，曝气时，空气从盘体与活动托板之间吹出的气体呈一股喷流旋转上升，由于旋流造成的剪切作用和紊流作用，使气泡尺寸变得较小，液膜更新较快;同时曝气时空气还从橡胶盘与活动托板的间隙中跑出能提供氧转换效率更高的更细小的气泡。本实用新型具有氧转换效率高、不堵塞、运用范围广的优点，是污水处理中不可缺少的理想装置。
権利要求書
一种用于污水处理的空气扩散器，由盆壳体、橡胶板、螺杆、螺母构成，其特征在于：

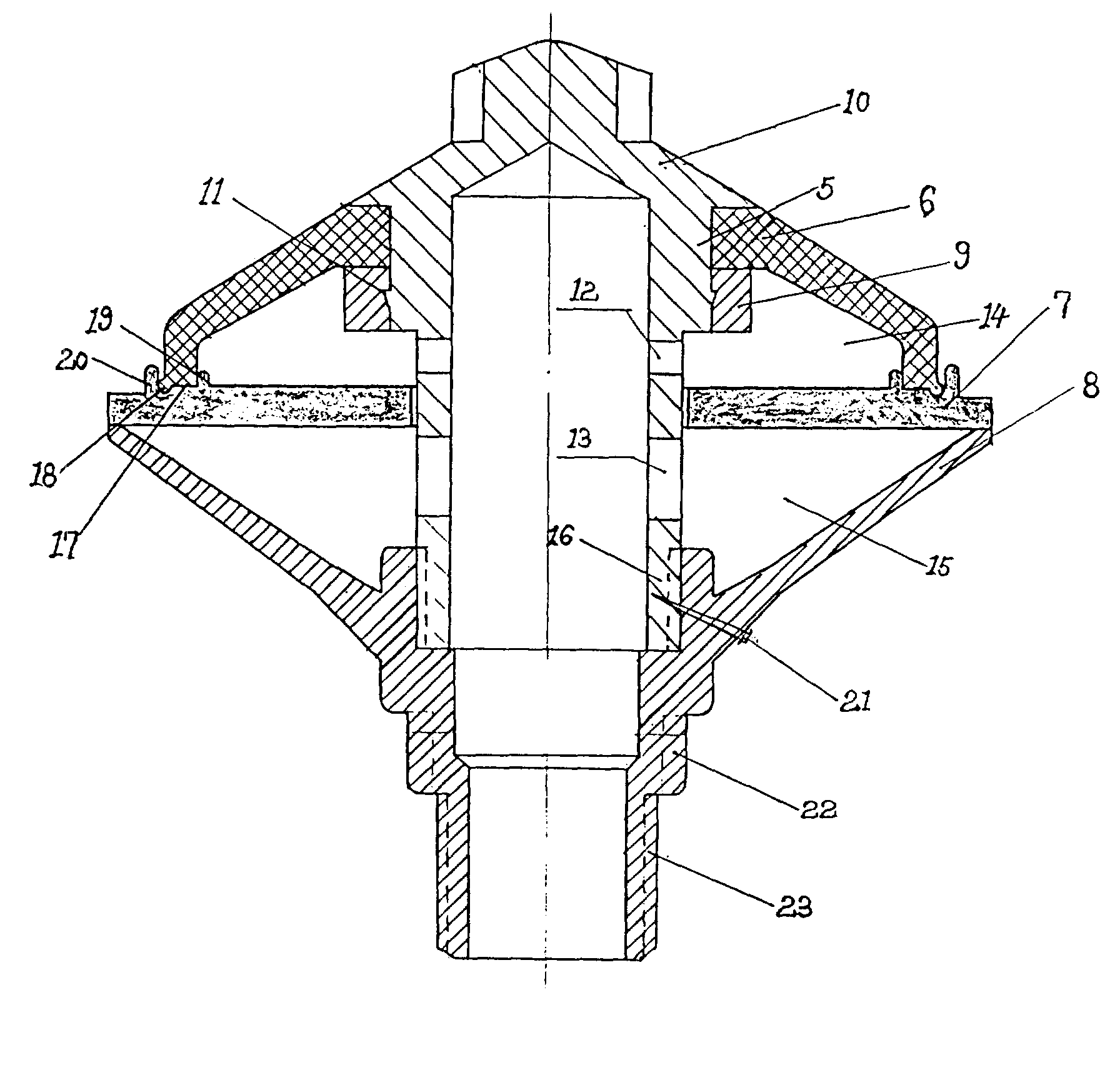

A、导气管(5)为顶部封闭的管子，其顶部有一个导气管帽(10)，在导气管帽(10)下面有一小凸缘(11)卡住一个固定环(9)，橡胶盘(6)被紧紧卡在导气管帽(10)与固定环(9)之间;固定环(9)下部的导气管(5)的侧壁上匀布两排导气孔，下排孔(13)的直径比上排孔(12)的大，两排导气孔之间装有活动托板(7)，将气室分为上、下两气室，下气室(15)的受力面积比上气室(14)的受力面积大;导气管(5)的下部有螺纹(16)与盘体(8)连接;
B、橡胶盘(6)为中心带有圆孔的钟罩形，钟罩形的外缘(17)有一凸缘(18);
C、活动托板(7)为一圆盘，套在导气管(5)上;圆盘上有两个直径不同的突起的圆环19、20，这两个圆环19、20之间有刚好与橡胶盘(6)的外缘(17)及其凸缘(18)相配合的凹槽，活动托板(7)的外缘落在盘体(8)的外缘上;
D、盘体(8)上有定位螺钉(21)、六方体(22)，最底部还有螺纹(23)与送气管相连。
说明书
本实用新型涉及一种用于污水处理的空气扩散器。
处理污水的方法有多种，其中一种是活性污泥法。它是采用人工方法强化微生物的代谢过程，即在污水池内保持有足够数量和性能良好的活性污泥外，还必须提供充足的溶解氧，以满足微生物的成长、繁殖的需要。利用微生物吞噬污水中的有害物质来达到净水的目的。通常污水池中氧气的供应有将空气中的氧强制人解到污水中去的曝气过程。在曝气过程中需要曝气头即空气扩散器。与本实用新型最贴近的一种扩散器是一种水力剪切式的扩散装置——倒盆式扩散器，它由带有进气口的呈钟罩形的盆壳体、橡胶板、螺杆和螺母组成。倒盆式扩散器的上缘为聚乙烯塑料制成，下托一块橡皮板，曝气时，空气从橡皮板四周吹出，呈一般喷流旋转上升，由于旋流造成的剪切作用和紊流作用，使气泡尺寸变得较小，液膜更新较快，效果较好。其缺点是不能提供转换效率更高的更细小的气泡。
本实用新型的目的是为了克服上述技术的不足而提供一种在曝气过程中既有剪切式又有细小气泡冒出的氧转换率高的空气扩散器。
本实用新型的目的可以通过以下措施来达到：
本实用新型由导气管、橡胶盘、活动托板、盘体和固定环构成。导气管为顶部封闭的管子，其顶部有一个导气管帽，用于装配及调试橡胶盘的松紧;在导气管帽下面有一小凸缘，用来卡住一个固定环;橡胶盘被紧紧卡在导气管帽与固定环之间;固定环下部的导气管的侧壁上匀布两排导气孔，下排孔的直径比上排孔的大，这两排导气孔之间装有活动托板，将气室分为上、下两气室，下气室的受力面积比上气室的受力面积大;导气管的下部有螺纹与盘体连接。橡胶盘为中心带有圆孔的钟罩形，钟罩形的外缘有一凸缘。活动托 板为一圆盘，套在导气管上;圆盘上有两个直径不同的突起的圆环，这两个圆环之间有刚好与橡胶盘的外缘及其凸缘相配合的凹槽;调节活动托板与橡胶盘之间的压力就可改变配合的松紧程度，从而改变气泡的大小;活动托板的外缘落在盘体的外缘上。盘体上有定位螺钉、六方体，最底部还有螺纹与送气管相连。装配时，调整好活动托板与盘体的接触压力后，用定位螺钉将导气管与盘体固定，以保证每一个空气扩散器的良好的曝气质量。盘体下部的六方体用于板手装拆。
本实用新型的零部件，除橡胶盘外，均可用高分子材料制成，如聚乙烯、改性聚苯乙烯、ABS等。
本实用新型的工作原理是：工作时，空气通过阀门进入空气扩散器的下排孔和下气室，同时也通过上排孔进入上气室。由于下气室的受力面积大于上气室的受力面积，所以下气室的空气就将活动托板向上顶起，橡胶盘被压缩，空气就从盘体与活动托板之间的圆周向外喷出，形成一股喷流旋转上升，在扩散器上部周围的水也随着空气向上流动;此时，扩战器下部周围的水就流向扩散器，补充随空气流走的水的空间，水流向扩散器会使水面下降，随空气向上流的水又流回下降的水面。由于空气连续不停地吹出，水也就连续不断地随空气旋转向上，形成紊流，空气与水接触的界面相对运动，形成界面剪切。同时，由上排导气孔进入上气室的空气从橡胶盘和活动托板之间的微小间隙吹出，形成微小气泡。因此，本实用新型既有剪切式空气扩散，又有微小气泡吹出，两种方式配合向污水池输入空气中的氧。
本实用新型具有以下优点：
1、氧转移效率高：目前众多的空气扩散器，都只具备或是水力剪切、 或是送出微小气泡的单一功能，而本实用新型既具有使液体紊流、剪切扩散的性能，又能释放微小气泡，所以氧转移效率高。
2、不堵塞：由于橡胶盘的弹力作用及橡胶盘与活动托板之间、活动托板与盘体之间在结构上设计合理，所以当停气时，两个出气的间隙迅速关闭，不会造成堵塞，这解决了长期以来设计与管理人员遇到的扩散器被堵塞的棘手问题。
3、适用范围广：由于本实用新型设计巧妙及选用高分子聚合物做为零件的材料，所以适用于各种水质的污水。
