申请日1997.01.08
公开(公告)日1998.10.28
IPC分类号C02F1/48
摘要
本实用新型是一种小型高频电子水处理装置,其特征是水处理腔(1)、高频功率信号发生器(8、9)、底板(10)和上罩分别固定在安装基极(7)的四个侧面上形成一个机电一体化的紧凑结构。水处理腔的外筒和中心电极直接与水接触,高频信号功率强,水介质中的高频电场强度的峰-峰值大于10v/cm,处理效果明显。进、出水嘴可与尼龙软管直接相联,适用于家庭和单位的小型热水器、饮水器的防垢、除垢、杀菌、灭藻和活化水。
翻译権利要求書
1.一种轻便型高频电子水处理器，其特征在于水处理腔，高频功率信号发生器、底板和 外罩分别固定在安装基板的四个侧面而形成一个机电一体化整体结构。
2.按权利要求书1所述的轻便型高频电子水处理器其特征在于安装基板同时也是高频功 率信号发生器功率器件的散热器。
3.按权利要求书1所述的轻便型高频电子水处理器，其特征在于水处理腔中心电极和接 地线的外筒均与水直接接触，高频信号直接加到被处理的水介质上。
4.按权利要求书1所述的轻便型高频电子水处理器，其特征在于高频功率信号发生器由 功率场效应管FET构成功率放大级。
5.按权利要求书1所述的轻便型高频电子水处理器，其特征在于高频信号由反相器N1、 N2，电阻R1，R2和石英晶体CR构成的多谐振荡器产生，经反相器N3，N4、N5构成缓 冲器加到功率场效应管FET的门级，振荡频率在8～15MHz，由石晶体CR决定。
6.按权利要求书1所述的轻便型高频电子水处理器，其特征在于由三级管TR，电阻R8、R9， 开关二级管D1、D2和发光二级管LED构成的指示直接指示有无高频信号的存在。
7.按权利要求书1所述的轻便型高频电子水处理器，其特征在于进出水咀采用标准水咀，可 直接与尼龙软管连接。
说明书
轻便型高频电子水处理器
轻便型高频电子水处理器是一种电子水处理设备，目前已有一些高频电场水处理设备 应用于锅炉和热交换系统，用来防垢、除垢、灭藻。我们对高频电场水处理进行了大量实验 研究，发现经高频电场处理过的水受热时水中所溶解的碳酸钙的结晶特性具有明显的改变。 没有处理过的水加热时碳酸钙主要在容器壁上结晶而形成炉垢，经过高频电场处理的水受热 时水中原来溶解的碳酸钙是在整个空间形成很多结晶微粒，这些碳酸钙结晶微粒可以随水流 走或者松散地沉积在锅炉底部，因而达到防止锅炉结垢的作用，因为碳酸钙大量的以空间结 晶析出，水中的碳酸钙浓度大大降低，锅炉壁上原来的结垢会反过来向水中溶解，向空间结 晶转移，逐渐龟裂脱落，因而达到除垢的目的。
公知的研究资料(比如“高频介质加热技术”，刘新谋等编著，科学出版社1979年，P87) 证明高频电场具有良好的杀菌效果。
国外有资料(如法国专利FR2653111)说高频电场可以激活水，活化水对于生命过程 是至关重要的，它可以提高动植物的生长速度和抗病能力。
近年来小型煤气热水器、电热水器、饮水器等煤气、电气设备越来越普及，这种热水器 使用一段时间以后也会出现结垢和藻类生长问题(藻类生长可从尼龙管内壁变成绿色看出) 因而使热效率降低，出水温度降低，浪费能源，缩短热水器的使用寿命。
本实用新型的目的是制造小型轻便的高频电场水处理器，安装在家庭、单位的小型煤气 热水器、电热水器、饮水器、淋浴器进水口之前，达到防垢、除垢、杀菌、灭藻、活化水的 功能，提高设备的热效率、节能节电，提高热水器寿命，提高生活质量，促进健康。
本实用新型包括水处理腔和高频功率信号发生器两个主要部分。处理腔，高频功率信号 发生器、底板和面罩分别安装在基板的左右两侧和前后端面上，构成一个整体。安装基板同 时又是高频功率信号发生器的散热板。水处理腔的外筒和中心电极均与水直接接触使全部功 率信号均加到水上，以达到最佳处理效果。
图1为实施方案的结构图，图2为高频功率信号发生器的电器原理图，下面结合附图加 以说明。

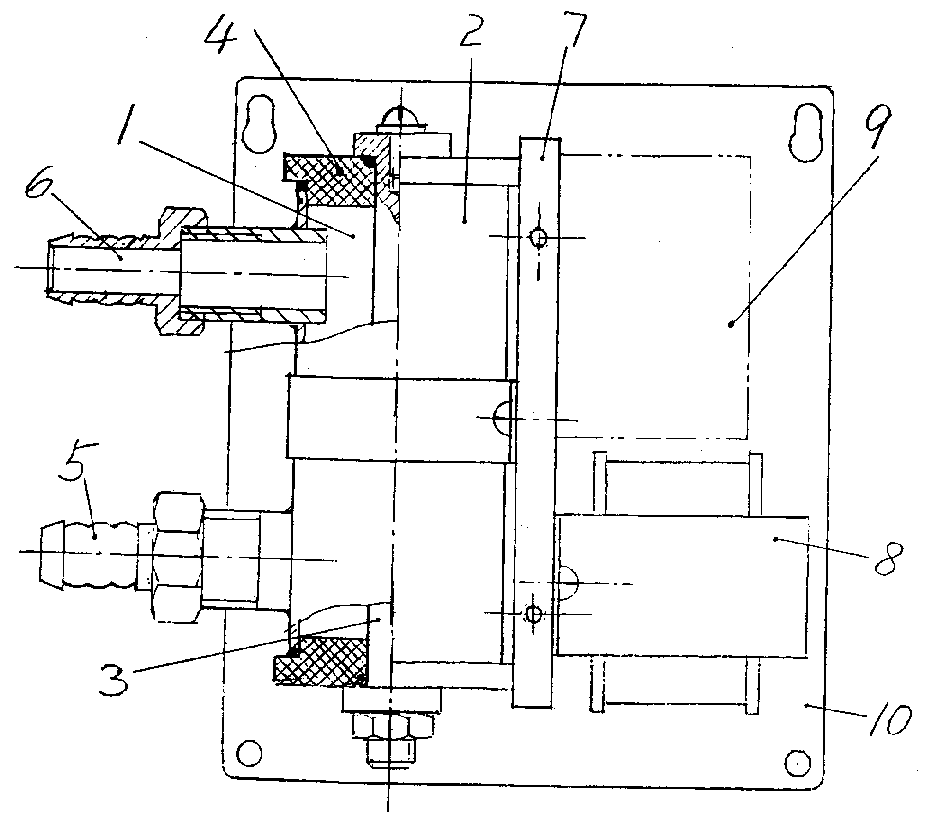

图1中1为处理腔，它由筒形金属外壳2，圆柱形的中心电极3，外壳两端的密封绝缘 端盖4，焊接在外壳一侧近两端处的进水咀5和出水咀6构成。
处理腔由金属管箍固定或直接焊接在安装基板7的一侧。
进水咀和出水咀可以用尼龙软管分别和水源及热水器相连。
安装基板7的另一侧安装高频功率信号发生器。8为电源变压器，9为电子线路板。安 装基板7同时也是高频功率信号发生器中功率器件的散热板。高频功率信号发生器的地线和 安装基板相连，信号线接到中心电极上端的螺钉上。
安装基板7垂直地固定(螺钉或焊接)在底板10上，安装基板7的前端面上有两个螺孔 可以用于固定外罩，外罩上安装高频信号指示灯，贴铭牌。
底板10有四个安装孔用于把整个处理器安装在墙上。
