申请日2018.01.22
公开(公告)日2018.05.15
IPC分类号C02F3/12; C02F7/00
摘要
本发明公开了一种市政工程专用污水处理设备，包括池体、固定架、电机、曝气盘和鼓风机,池体的顶部固定连接有固定架,固定架的下表面固定连接有电机,电机的轴伸端固定连接有主动轴,主动轴上分布有搅拌杆,双向丝杆的左右两端分别与池体的内壁转动连接，半锥齿轮的左右两侧分别设有左锥齿轮、右锥齿轮,双向丝杆的两端分别套设有左滑块、右滑块，池体的底部开设有滑槽，利用鼓风机，将空气输送至曝气盘内，对底层污水进行曝气，在曝气过程中，曝气盘左右移动，增大了曝气范围，使曝气更加均匀，利用曝气叶片扬起表层污水，对表层污水进行曝气，利用刷板对曝气盘的上表面进行清理，防止污泥堵塞曝气头，利用搅拌杆搅动污水，使污水均匀混合。
权利要求书

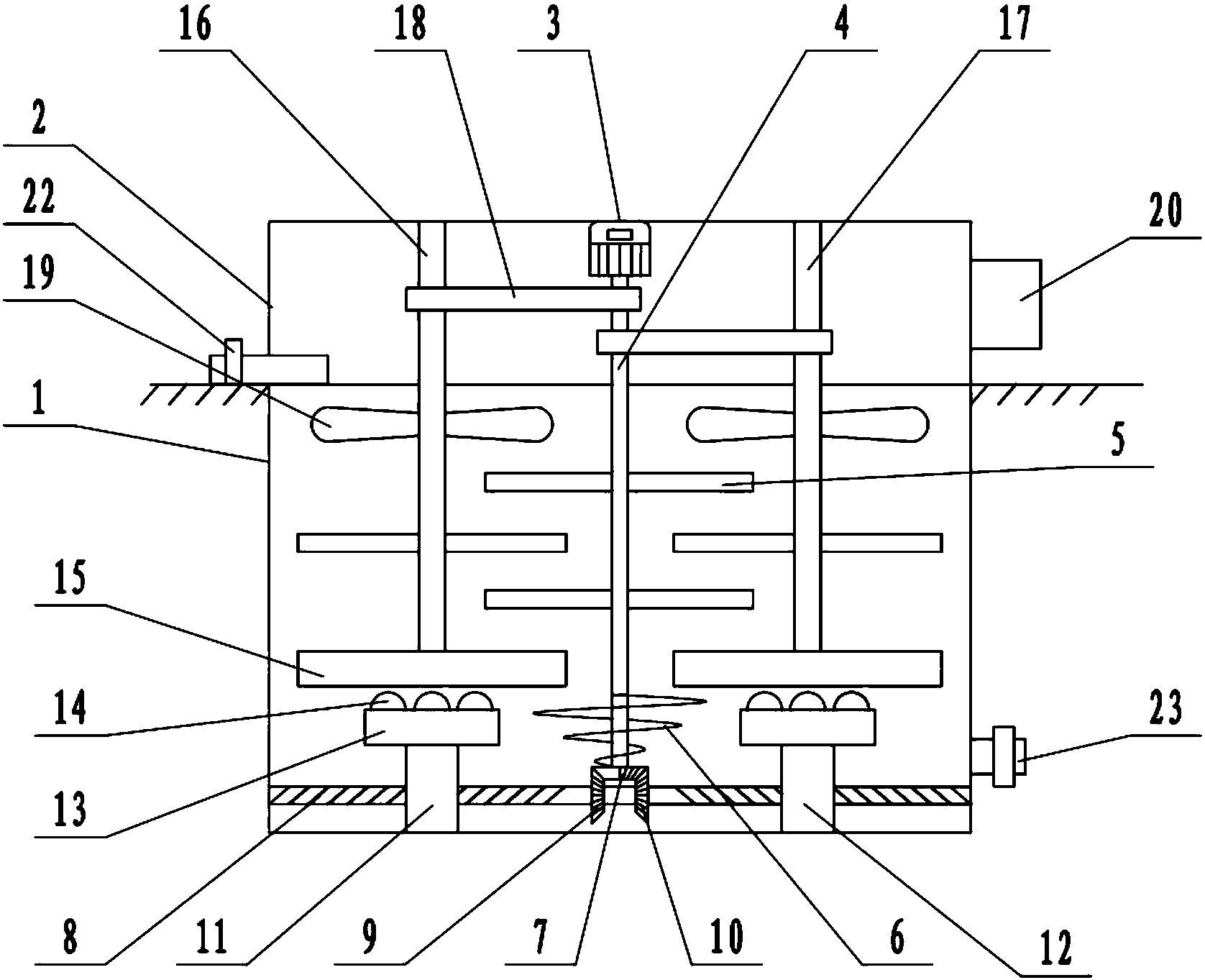

1.一种市政工程专用污水处理设备，包括池体(1)、固定架(2)、电机(3)、曝气盘(13)和鼓风机(20),其特征在于，所述池体(1)的顶部固定连接有固定架(2),固定架(2)的下表面固定连接有电机(3),电机(3)的轴伸端固定连接有主动轴(4),主动轴(4)的下端伸入池体(1)内，主动轴(4)上分布有搅拌杆(5),主动轴(4)的下端固定连接有半锥齿轮(7),半锥齿轮(7)的下方设有双向丝杆(8),双向丝杆(8)的左右两端分别与池体(1)的内壁转动连接，半锥齿轮(7)的左右两侧分别设有左锥齿轮(9)、右锥齿轮(10),左锥齿轮(9)、右锥齿轮(10)分别套设在双向丝杆(8)上，且左锥齿轮(9)、右锥齿轮(10)分别与半锥齿轮(7)间歇啮合，双向丝杆(8)的两端分别套设有左滑块(11)、右滑块(12),左滑块(11)、右滑块(12)分别与双向丝杆(8)螺纹连接，池体(1)的底部开设有滑槽，左滑块(11)、右滑块(12)嵌在滑槽内，左滑块(11)、右滑块(12)的顶部固定连接有曝气盘(13),曝气盘(13)内部中空，曝气盘(13)的上表面分布有曝气头(14),固定架(2)的右侧壁固定连接有鼓风机(20),池体(1)的底部固定连接有输气管(21),输气管(21)通过伸缩软软管与曝气盘(13)连通，鼓风机(20)的出风口通过软管与输气管(21)连通，池体(1)的顶部安装有进水管(22),进水管(22)上安装有阀门，池体(1)的右侧壁固定连接有排水管(23),排水管(23)上安装有阀门。
2.根据权利要求1所述的市政工程专用污水处理设备，其特征在于，所述搅拌杆(5)的下方设有螺旋板(6),螺旋板(6)与主动轴(4)固定连接。
3.根据权利要求1所述的市政工程专用污水处理设备，其特征在于，所述主动轴(4)的左右两侧分别设有左搅拌轴(16)、右搅拌轴(17),左搅拌轴(16)、右搅拌轴(17)的顶端分别与固定架(2)转动连接，左搅拌轴(16)、右搅拌轴(17)分别通过传动机构(18)与主动轴(4)相连接。
4.根据权利要求3所述的市政工程专用污水处理设备，其特征在于，所述传动机构(18)为传动带。
5.根据权利要求3所述的市政工程专用污水处理设备，其特征在于，所述左搅拌轴(16)、右搅拌轴(17)上分别固定连接有曝气叶片(19),曝气叶片(19)与污水表面位于同一水平面，曝气叶片(19)的下方设有搅拌杆(5)，搅拌杆(5)交错分布。
6.根据权利要求3所述的市政工程专用污水处理设备，其特征在于，所述左搅拌轴(16)、右搅拌轴(17)的下端分别固定连接有刷板(15)。
7.根据权利要求6所述的市政工程专用污水处理设备，其特征在于，所述刷板(15)的下表面分布有刷毛，刷板(15)的下表面与曝气盘(13)抵接。
说明书
一种市政工程专用污水处理设备
技术领域
本发明涉及一种市政工程污水处理设备，具体是一种市政工程专用污水处理设备。
背景技术
污水随意排放会对环境带来极大的负面影响，目前，人们常常利用曝气池处理污水，曝气池是利用活性污泥法进行污水处理的构筑物， 曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等;曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，现有的曝气装置曝气结构单一，污水与空气混合不够充分，导致曝气效率低下，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种市政工程专用污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种市政工程专用污水处理设备，包括池体、固定架、电机、曝气盘和鼓风机,所述池体的顶部固定连接有固定架,固定架的下表面固定连接有电机,电机的轴伸端固定连接有主动轴,主动轴的下端伸入池体内，主动轴上分布有搅拌杆,主动轴的下端固定连接有半锥齿轮,半锥齿轮的下方设有双向丝杆,双向丝杆的左右两端分别与池体的内壁转动连接，半锥齿轮的左右两侧分别设有左锥齿轮、右锥齿轮,左锥齿轮、右锥齿轮分别套设在双向丝杆上，且左锥齿轮、右锥齿轮分别与半锥齿轮间歇啮合，双向丝杆的两端分别套设有左滑块、右滑块,左滑块、右滑块分别与双向丝杆螺纹连接，池体的底部开设有滑槽，左滑块、右滑块嵌在滑槽内，左滑块、右滑块的顶部固定连接有曝气盘,曝气盘内部中空，曝气盘的上表面分布有曝气头,固定架的右侧壁固定连接有鼓风机,池体的底部固定连接有输气管,输气管通过伸缩软软管与曝气盘连通，鼓风机的出风口通过软管与输气管连通，池体的顶部安装有进水管,进水管上安装有阀门，池体的右侧壁固定连接有排水管,排水管上安装有阀门。
作为本发明进一步的方案：所述搅拌杆的下方设有螺旋板,螺旋板与主动轴固定连接。
作为本发明再进一步的方案：所述主动轴的左右两侧分别设有左搅拌轴、右搅拌轴,左搅拌轴、右搅拌轴的顶端分别与固定架转动连接，左搅拌轴、右搅拌轴分别通过传动机构与主动轴相连接。
作为本发明再进一步的方案：所述传动机构为传动带。
作为本发明再进一步的方案：所述左搅拌轴、右搅拌轴上分别固定连接有曝气叶片,曝气叶片与污水表面位于同一水平面，曝气叶片的下方设有搅拌杆，搅拌杆交错分布。
作为本发明再进一步的方案：所述左搅拌轴、右搅拌轴的下端分别固定连接有刷板,刷板的下表面分布有刷毛，刷板的下表面与曝气盘抵接。
作为本发明再进一步的方案：所述刷板的下表面分布有刷毛，刷板的下表面与曝气盘抵接。
与现有技术相比，本发明的有益效果是：将污水通过进水管注入池体内，利用鼓风机，将空气输送至曝气盘内，对底层污水进行曝气，在曝气过程中，曝气盘左右移动，增大了曝气范围，提高了曝气效率，使曝气更加均匀，利用曝气叶片扬起表层污水，对表层污水进行曝气，利用刷板对曝气盘的上表面进行清理，防止污泥堵塞曝气头，利用搅拌杆搅动污水，使污水混合更加均匀，同时将污水中的气泡击碎，使污水与空气接触更加充分，进一步提高曝气效果。
