申请日1993.05.22
公开(公告)日1994.05.04
IPC分类号E03C1/122; E03D1/012
摘要
现行住宅楼抽水马桶用水直接取自于自来水，生活用水如洗衣水、洗澡水、洗菜水只能使用一次就进入下水道，造成浪费。本实用新型提供的住宅楼生活废水冲洗抽水马桶装置，由废水箱、上、下层废水管、抽水马桶用水管、自来水管和浮球阀等组成，上层废水管收集上层废水于废水箱，下层废水管可防溢，抽水马桶用水管将废水补充入抽水马桶水箱，自来水管由浮球阀控制，保证废水箱中有一定高度水位，本实用新型适用于各种住宅楼的非顶层住户使用，可有效地节约水能源，社会效益和经济效益均可观，且本装置结构简单，制作方便。
権利要求書

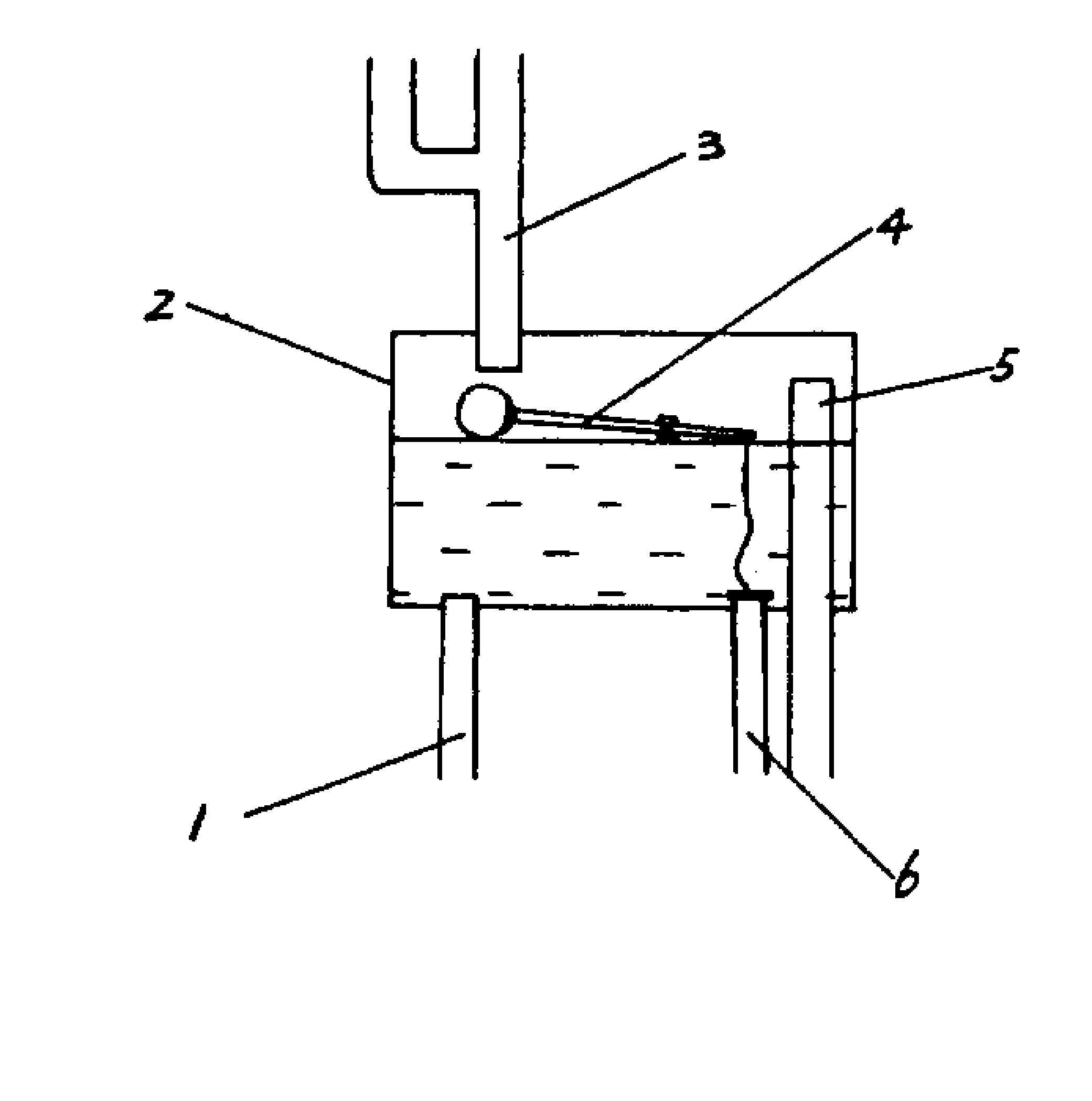

1、住宅楼生活废水冲洗抽水马桶装置，包括废水箱(2)、上层废水管(3)、下层废水管(5)、抽水马桶用水管(1)、自来水管(6)和浮球阀(4)等，其特征在于上层废水管(3)从上方插入废水箱(2)，下层废水管(5)、抽水马桶用水管(1)、自来水管(6)从下方插入废水箱(2)，其中下层废水管(5)的顶端距离废水箱(2)顶部仅留适当空隙，自来水管(6)由浮球阀(4)控制其开关。
说明书
本实用新型属于一种住宅楼节约生活用水的装置。
现行住宅楼排水管道为：用水池上、下贯通入一根管道，抽水马桶及两个地漏入另一根管道，两根管道互不相通。因此，抽水马桶用水直接取自于自来水，洁净的自来水白白浪费了，而生活用水如洗衣水、洗澡水、洗菜水等，只能使用一次就进入下水道，怎样将这些生活废水用于对水质要求不高的抽水马桶，成为节约用水中一个迫切需要解决的问题。
本实用新型的目的在于提供一种可积存一定量生活废水用于冲洗抽水马桶的住宅楼生活废水冲洗抽水马桶装置。
