申请日1993.05.18
公开(公告)日1994.01.12
IPC分类号C02F1/461
摘要
本实用新型涉及的是一种微型水处理器，适于与各类热水器、沸水器具、冷却水系统、冷凝器配套使用。由水处理器、电子发生器构成。水处理器的壳体为阴极，壳体内装有阳极，装在阳极支架上，出水端装有限流塞，阳极支架装在进口端，电子发生器线路由低压直流电源，低压变换电路、恒流电路构成。该水处理采用低压直流电子发生器电源，结构简单、体积小、使用安全、方便。
権利要求書
1、一种具有水处理器、电子发生器的微型电子水处理器，其特征是水处理器的壳体作为阴极，壳体内装有阳极，壳体进水端装有阳极支架，出水端装有限流塞，阳极一端装在阳极接线柱上，外套有绝缘套，另一端装在阳极支架上;电子发生器线路由低压直流电源、低压变换电路、恒流电路构成，低压变换电路由三极管BG1、BG2、二极管BG3、稳压管BG4、电感L1、电阻R1、R2、电容C1～C4，电位器W1组成，恒流电路由集成电路IC、电阻R3、R5、三极管BG5、电位器W2组成。
2、根据权利要求1所述的微型电子水处理器，其特征是低压变换电路中三极管BG1的基极与电位器W1、电容C2相接，BG1的集电极通过电阻R2接三极管BG2的基极，BG2的发射极接开关K，三极管BG1的发射极与变压器B1的反馈线圈相连，三极管BG2的集电极与变压器B1的初级线圈相接，并与二极管BG3的正极连接，电感一端与二极管BG3、电容C3相接，另一端接在电容C4上;恒流电路中的集成电路IC的7脚与电感L1、稳压管BG4相连接，2脚与电阻R3、三极管BG5的发射极相连，6脚与BG5的基极相接，4脚与负极b端相连，并与电阻R5连接，b端与水处理器的阴极连接，3脚与电位器W2中心头相连，三极管BG5的集电极为a端，a端与水处理器的阳极连接。
3、根据权利要求1所述的微型电子水处理器，其特征是水处理器的阳极可采用金属电极。
4、根据权利要求1所述的微型电子水处理器，其特征是水处理器的阳极支架呈“S”形，中部带有网孔。
5、根据权利要求1所述的微型电子水处理器，其特征是水处理器的限流塞为锥形，中间开有出水孔。
说明书
本实用新型涉及的是一种微型水处理装置，适于与各类热水器、沸水器具、冷却水系统，冷凝器配套使用。
目前，一般热水器没有配置水处理器容易造成热水器内部管道比较高。有个别热水器配置有采用交流220V电源的水处理装置，但该装置体积大、造价高，不能普及。由于220V交流电源因燃气热水器易燃，不能直接安装于燃气热水器内，容易产生事故。
本实用新型的目的是提供一种微型电子水处理装置，采用低压直流电作电子发生器电源，水处理器结构简单，体积小，使用安全方便。

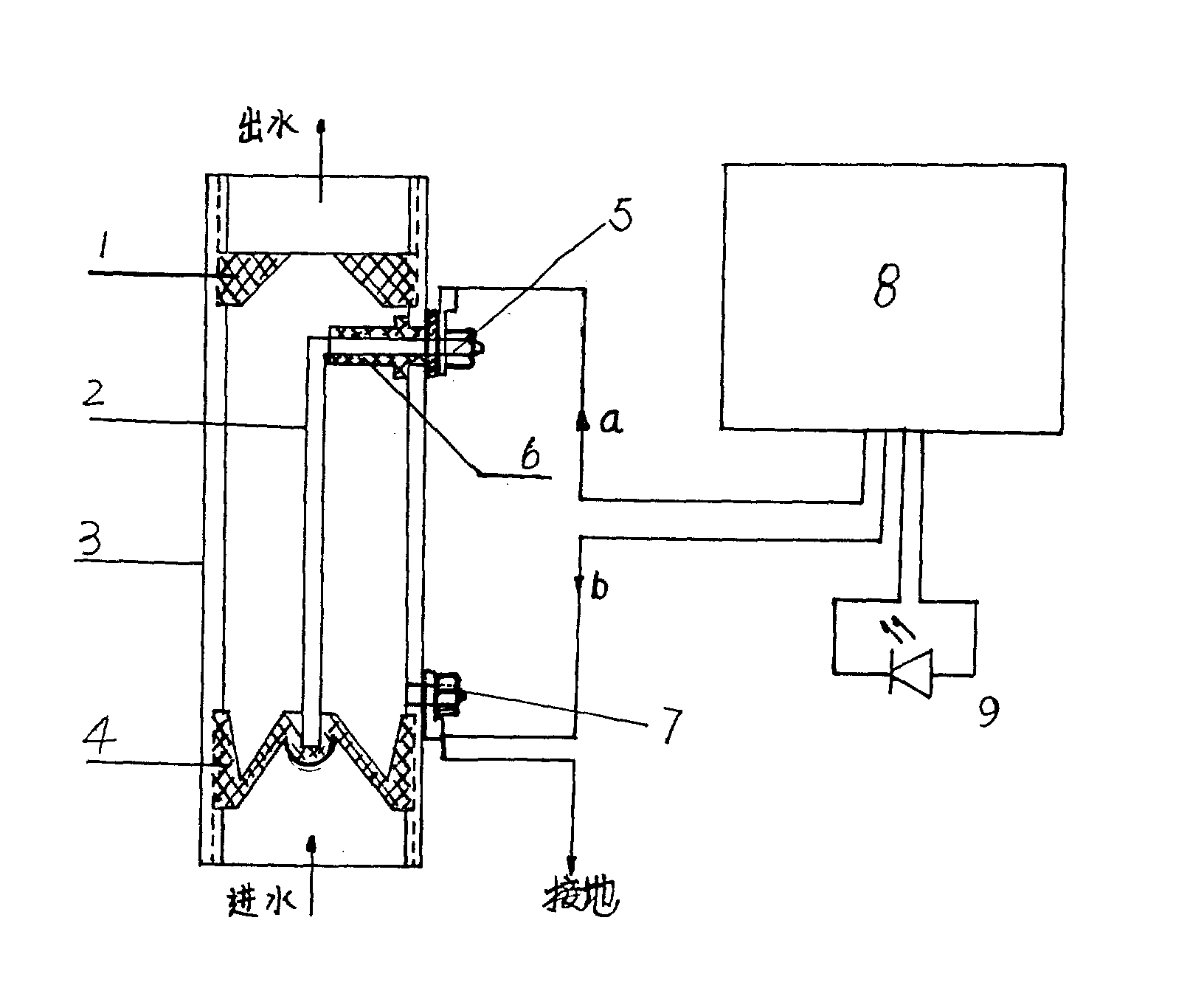

微型电子水处理器是采取以下方案实现的：微型水处理器由水处理器、电子发生器两部分组成。水处理器具有壳体，壳体作为阴极，可采用不锈钢制成。壳体内装有金属电极为阳极，它与水直接接触，壳体进水一端装有阳极支架，用于安装阳极，壳体出水端装有限流塞。阳极支架呈“S”形，中部带有网孔，使介质能在电场中呈螺旋状上升，从而增加活化时间。限流塞为锥形，呈喇叭口，中间开有出水孔，经过活化过的介质，经限流塞限止介质流量，以便介质在壳体内延长活化时间充分活化，通过处理后由壳体上端出口处流入用水设备。阳极一端装在阳极接线柱上，外套有绝缘套，另一端装在阳极支架中心。壳体上装有阴极、阳极接线柱，阳极直接接在外壳上，并接地良好以屏蔽。电子发生器安装在水处理器外壳出水口处下端壳壁处，与壳体相联是供水处理器产生特殊电场的 电源，采用的是低压直流电。电子发生器由电子发生器外壳、电源开关、指示灯、导线、电子线路、印刷线路板、电子元器件构成。电子线路由电源开关、低变换电路、恒流电路构成。电源采用低压变换电路由三极管BG1、BG2、二极管BG3，电感L1、变压器B1、稳压器BG4、电阻R1、R2、电容C1～C4、电位器W1组成。恒流电路由集成电路IC、电阻R3、R5、三极管BG5、电位器W2、发光二极管BG6、电阻R4组成。集成电路IC为运放集成块，可采用LM741。电子线路工作原理，低压变换电路中的三极管BG1通过电阻R1和电位器W1从电源取得偏流，其集成电极电流经三极管BG2集电极电流经变压器B1初级绕组时，感生的电动反应势耦合到三极管BG1发射极绕组，因变压器B1的接法为正反馈，电路出现自激振荡，经二极管BG3、电容C3整流出的正电压经电感L1，电容C4滤波后供电子发生器电路+6V工作电压，稳压二极管BG4用于稳压输出正电压、电路的输出电流由电位器W1调节。恒流电路作为电子发生器的主要电路、电阻R5、电位器W1提供集成电路IC的3脚输入基准电压。提供充电器产生电子场的电流通过电阻R3取样与输出电的大小通过R3的电压降加到集成电路IC的2脚，得到的变量与IC的3脚比较运算放大后由集成电路IC的6脚加入三极管BG5，从而控制三极管BG5的Uce的变化量，使得水处理器的电流恒定，调节电位器W2可使水处理器在不同流量得到相应的恒定的电流。
电子发生器产生的一定电子场的能量(功率)，使流经电子水处理器的不在微弱的电流作用下，水分子的电子被激励，使之处于高能位状态，由于电子能位上升水分子电位下降使水中所含盐类离子因静电引力大为减弱或消失而趋于分散大体均匀地分散于水中不致趋向器壁积聚，从而防止水垢生成。对于已结垢的系统，由于水中有大量被激励的电子，它们将破坏垢的分子结构，使积垢逐渐剥蚀直 至消除，其次电子水处理器还具有去除水中有害离子作用，经过水处理的水，使水中微生物在电场的作用下，细胞破裂，原生质流出，水中比重较大的带电粒子或结晶颗粒沉淀下来，使水得到净化，其杀菌率达97%以上，灭藻率可达100%。
微型电子水处理器结构简单，体积小、价格低廉，可与各类热水器、冷却水装置配套成一体，使用方便、安全，不仅可除垢、防垢、杀菌、灭藻，而且可提高热效率，延长整机使用寿命。由于进出水口进行改进，既可方便与整机配套的连续，同时电子活化水极化，活化时，被处理介质通过阳极与阴极之间流动方向平稳，流经恒稳电子场中。因采用非交流电，在与燃气热水器配套时，可起防爆、防燃作用。
