申请日2018.01.22
公开(公告)日2018.07.06
IPC分类号E03F7/08
摘要
本发明涉及一种管道清理装置，具体为一种造纸厂用污水管道疏通单元，包括固定柱和外壳，外壳的表面设有若干倒刺，倒刺的底端与外壳之间铰接;外壳的内部转动连接固定柱;固定柱的顶部设有螺栓，螺栓的长度延伸至固定柱的下端但未伸出固定柱;螺栓的底部设有钢丝绳，且钢丝绳的一端与螺栓连接，且钢丝绳的另一端与淤泥板连接，淤泥板圆周均匀布置在固定柱的四周且位于固定柱的下端;淤泥板的表面开设若干通孔;淤泥板的内部设有淤泥槽，且淤泥板的底部滑动连接滑板;固定柱的底部固定连接连接杆，且连接杆与横板固定连接。本发明专用于对造纸厂排污管道内壁淤泥的清理，其能够解决管道内壁淤泥不便于清理，且易于刮伤管道内壁的问题。
权利要求书

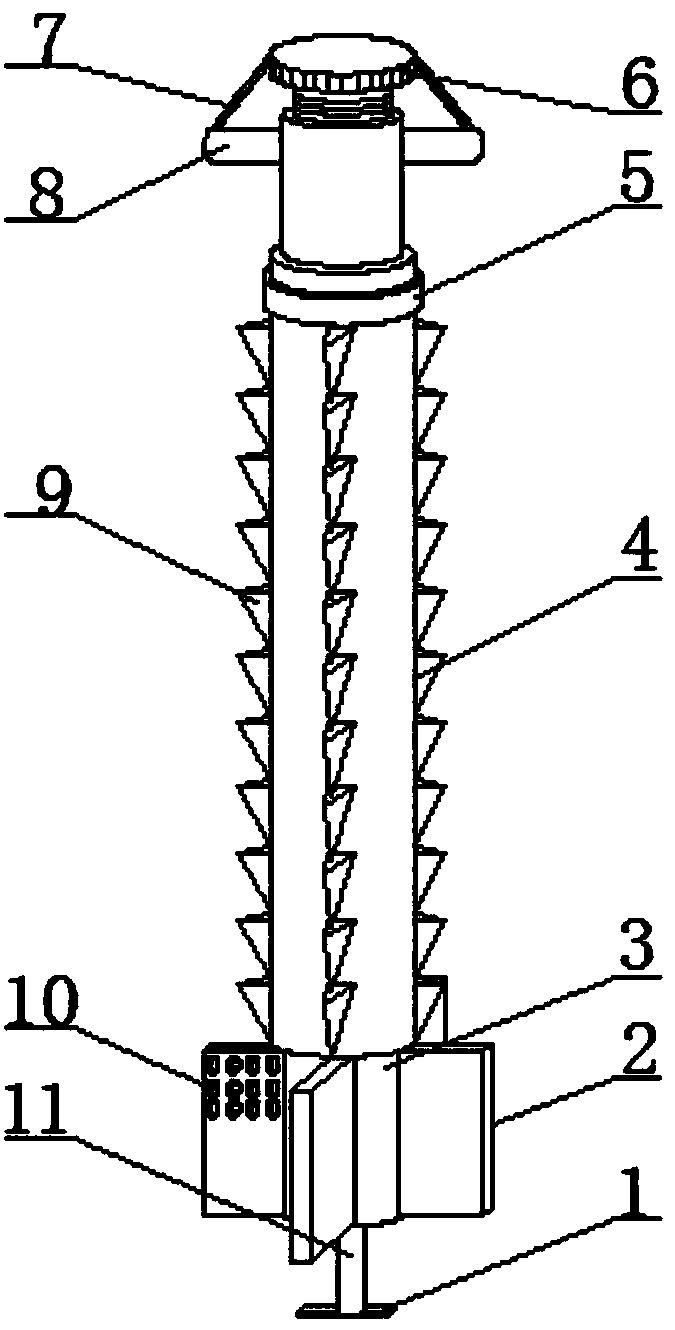

1.一种造纸厂用污水管道疏通单元，包括固定柱(3)和外壳(4)，其特征在于：所述外壳(4)的表面设有若干倒刺(9)，且所述倒刺(9)的内部安装弹簧(13);所述弹簧(13)的一端与所述外壳(4)固连，所述弹簧(13)的另一端与倒刺(9)的内壁固连，所述倒刺(9)由一块折弯的不锈钢金属片制成，倒刺(9)的开口指向外壳(4)的外壁，且倒刺(9)与外壳(4)之间形成一个三角形的容污槽，倒刺(9)的底端与外壳(4)之间铰接，在外力作用下所述容污槽的体积缩小但倒刺(9)的边缘始终与外壳(4)贴合;所述外壳(4)的内部转动连接固定柱(3)，固定柱(3)穿过外壳(4)，且固定柱(3)的两端穿出外壳(4)，所述固定柱(3)与所述外壳(4)通过固定螺帽(5)固定连接;所述固定柱(3)的表面对称设有把手(8)，且所述固定柱(3)的顶部设有螺栓(6)，螺栓(6)的长度延伸至固定柱(3)的下端但未伸出固定柱(3);所述螺栓(6)与所述把手(8)之间设有橡皮筋(7);所述螺栓(6)的底部设有钢丝绳(12)，且所述钢丝绳(12)的一端与所述螺栓(6)连接，且所述钢丝绳(12)的另一端与淤泥板(2)连接，所述淤泥板(2)圆周均匀布置在固定柱(3)的四周且位于固定柱(3)的下端，淤泥板(2)可收缩到固定柱(3)内部;所述淤泥板(2)的表面开设若干通孔(10);所述淤泥板(2)的内部设有淤泥槽(14)，且所述淤泥板(2)的底部滑动连接滑板(15);所述固定柱(3)的底部固定连接连接杆(11)，且所述连接杆(11)与横板(1)固定连接;所述淤泥板(2)与固定柱(3)之间设有用于淤泥板(2)弹出的复位弹簧(12-1)。
2.根据权利要求1所述的一种造纸厂用污水管道疏通单元，其特征在于：所述倒刺(9)为左右对称折叠，且弹簧(13)连接在倒刺(9)的折痕处，弹簧(13)为压缩弹簧。
3.根据权利要求1所述的一种造纸厂用污水管道疏通单元，其特征在于：所述外壳(4)与固定柱(3)之间连接有一个球铰环，球铰环固定在固定柱(3)外部，外壳(4)的内部设有滑槽，球铰环在滑槽内滑动，且固定柱(3)与外壳(4)之间留有间隙。
4.根据权利要求1所述的一种造纸厂用污水管道疏通单元，其特征在于：所述淤泥板(2)内部设有微型振动器。
5.根据权利要求3所述的一种造纸厂用污水管道疏通单元，其特征在于：所述连接杆(11)与所述横板(1)之间呈“T”形结构，所述横板(1)包括与连接杆(11)固连的收纳板和位于收纳板端部的伸出板，所述伸出板与收纳板之间设有伸缩弹簧，横板(1)可实现对管道内壁污物的刮除。
说明书
一种造纸厂用污水管道疏通单元
技术领域
本发明涉及一种管道清理装置，具体为一种造纸厂用污水管道疏通单元，属于管道设备应用技术领域。
背景技术
管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。通常，流体经鼓风机、压缩机、泵和锅炉等增压后，从管道的高压处流向低压处，也可利用流体自身的压力或重力输送。管道的用途很广泛，主要用在给水、排水、排污、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。
目前在造纸厂中，由于造纸产生的废水中携带大量的淤泥，淤泥大量堆积在管道中造成管道的堵塞，由于造纸厂淤泥的中携带大量的纤维物，使得淤泥表面易于板结，且板结后的淤泥采用传统的管道清理工具清理起来往往费时费力，严重影响了造纸厂正常的生产经营。
并且在清理管道内壁淤泥时，采用传统的清淤设备往往由于压力调节不好，往往会造成压力过大刮伤管壁或者压力过小清理不干净的情况。
发明内容
针对上述技术问题，本发明提供的一种造纸厂用污水管道疏通单元，专用于对造纸厂排污管道内壁淤泥的清理，其能够解决管道内壁淤泥不便于清理，且易于刮伤管道内壁的问题。
本发明通过以下技术方案来实现上述目的，本发明所述的一种造纸厂用污水管道疏通单元，包括固定柱和外壳，所述外壳的表面设有若干倒刺，且所述倒刺的内部安装弹簧，倒刺用于将管道内壁上的淤泥刮除;所述弹簧的一端与所述外壳固连，所述弹簧的另一端与倒刺的内壁固连，所述倒刺由一块折弯的不锈钢金属片制成，倒刺的开口指向外壳的外壁，且倒刺与外壳之间形成一个三角形的容污槽，容污槽用于容纳管壁上的淤泥，为避免淤泥的泄露，倒刺的底端与外壳之间铰接，在外力作用下所述容污槽的体积缩小但倒刺的边缘始终与外壳贴合;进一步的，所述倒刺为左右对称折叠，且弹簧连接在倒刺的折痕处，弹簧为压缩弹簧，可避免倒刺在清理淤泥时歪斜;所述外壳的内部转动连接固定柱，固定柱穿过外壳，且固定柱的两端穿出外壳，所述固定柱与所述外壳通过固定螺帽固定连接;所述固定柱的表面对称设有把手，且所述固定柱的顶部设有螺栓，螺栓的长度延伸至固定柱的下端但未伸出固定柱;所述螺栓与所述把手之间设有橡皮筋;所述螺栓的底部设有钢丝绳，且所述钢丝绳的一端与所述螺栓连接，且所述钢丝绳的另一端与淤泥板连接，所述淤泥板圆周均匀布置在固定柱的四周且位于固定柱的下端，淤泥板可收缩到固定柱内部;所述淤泥板的表面开设若干通孔;所述淤泥板的内部设有淤泥槽，且所述淤泥板的底部滑动连接滑板;所述固定柱的底部固定连接连接杆，且所述连接杆与横板固定连接;所述淤泥板与固定柱之间设有用于淤泥板弹出的复位弹簧。
所述外壳与固定柱之间连接有一个球铰环，球铰环固定在固定柱外部，外壳的内部设有滑槽，球铰环在滑槽内滑动，且固定柱与外壳之间留有间隙。进一步的，所述连接杆与所述横板之间呈“T”形结构，所述横板包括与连接杆固连的收纳板和位于收纳板端部的伸出板，所述伸出板与收纳板之间设有伸缩弹簧，横板可实现对管道内壁污物的刮除，从而便于淤泥板对淤泥的收集。进一步的，所述淤泥板内部设有微型振动器，有利于淤泥进入淤泥槽中。
本发明的有益效果是：
1.本发明通过倒刺先将管道内的淤泥部分刮除，然后再将通过扭动固定柱实现横板对管道内部剩余淤泥的刮除，最后再利用淤泥板将淤泥带出，实现了对管道内壁淤泥的充分清理，通过三个步骤的有序配合工作大大降低了对管道内部的损坏，且清理效果较好。
2.本发明通过设置的倒钩实现对淤泥的初步刮除，倒钩可将能够刮出多条刮痕，有利于横板刮除淤泥时寻找切入点，便于横板的快速清理;同时通过横板的设置，以及通过人工控制横板的刮除力度，有效避免了本装置与管道内部的剐蹭，减小了管道内壁的刮伤;进一步的，通过淤泥板将横板刮下的淤泥进行收集，避免了淤泥的堆积，更加有利于管道内壁的清理。
