申请日1992.11.20
公开(公告)日1993.08.25
IPC分类号C02F1/52; C02F1/00
摘要
本实用新型涉及一种不计量连续自动投加水处理药剂的装置。它克服了目前自动投加装置易腐蚀、磨损的弱点。当水泵运转时自动均匀投加，水泵停止投加自动停止。药剂投加计量可准确调整。具有较强的抗腐蚀、高温、使用寿命持久等特点。本装置可应用于：高纯水预处理、高低温循环水、锅炉给水的投加药剂处理。
権利要求書

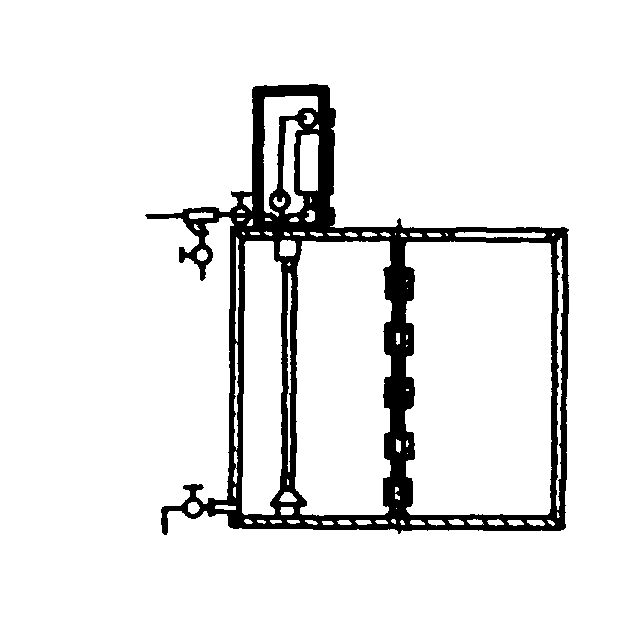

1、一种水处理药剂自动投加装置，它由药剂桶、文丘里管、过滤器、阀门、流量计、液面计、单向缓冲器所组成，其特点在于：
A所述过滤器、阀门、流量计串联在一起与文丘里管进水口连接;
B所述文丘里管吸口与药剂过滤器之间串联阀门、流量计、单向缓冲器;
C所述文丘里管出水口与水泵进水管之间装有一个单向阀。
2、根据权利要求1所述的水处理药剂自动投加装置，其特征在于：文丘里管、阀门、流量计均安装在药剂桶上端一侧的装配箱内，装配箱固定在药剂桶上。
3、根据权利要求1所述的水处理药剂自动投加装置，其特征在于：排污阀、过滤器、清洗阀串联，接在水泵的进水管。
4、根据权利要求1所述的水处理药剂自动投加装置，其特征在于：药剂桶上装有一液面计。
5、根据权利要求1所述的水处理药剂自动投加装置，其特征在于：药剂桶上端一侧开有矩形口。
说明书
本实用新型涉及一种不同计量连续自动投加水处理药剂的装置。
目前，水处理药剂自动投加装置是由计量泵、药剂桶、自控系统构成。计量泵是此装置的关键部分。它是由加工精细的柱塞、缸筒相互摩擦产生真空和压力，把药剂吸入后注入到管道或设备中。水处理药剂具有腐蚀性，而且一般是工业级化工产品，其中含有一些机械性杂质。在计量泵工作时柱塞和缸筒表面很快被腐蚀、磨损不能正常工作。所以目前没有广泛应用，仍然人工投加，其效果不尽人意。
本实用新型的目的是：提供一种不同计量、连续、自动投加水处理药剂的装置。
本实用新型的另一目的是：当水泵开始或停止工作时，自动投加装置便开始或停止自动投加药剂。
本实用新型的目的是通过如下方案完成的：它由药剂桶、文丘里管、过滤器、阀门、单向缓冲器所组成。所述的过滤器、阀门、流量计串联在一起与文丘里管进水口连接。在文丘里管与药剂过滤器之间串联阀门、流量计、单向缓冲器。文丘里管出水口与水泵进水管之间接有一个单向阀。文丘里管与水泵进出管之间构成了一个水的回路。当水泵运转时，水就会高速穿过文丘里管。在它的吸入口立即产生真空，药剂经过滤、缓冲、流量调节被吸入。并与其中的水混合回流到水泵的进水管。由水泵输送到用水设备中。当水泵停止运转时，文丘里管内水相对静止，没有真空产生投加自动停止。
本实用新型的结构通过上述方案解决了目前现有技术中的不足之处。具有使用寿命持久、自控方法更为简单、投加计量调节范围宽、能与各类型号水泵配合使用。
