申请日1992.05.21
公开(公告)日1992.11.25
IPC分类号C02F1/40
摘要
一种含油污水净化装置，其结构含有油水分离箱其上有污水入口，净水出口，浮油回收阀。含油污水在分离箱内近于静置分离，使分离箱内形成浮油层，油水混合层和净水层。含油污水进入分离箱内的油水混合层，经分离箱分离后排出的为不含油污的净水，浮油可定期回收。此装置可与排水管道连通，自动除油、回收浮油、投资小、见效快。
権利要求書
1、一种浮油污水净化装置，其特征在于有一个油水分离箱，油水分离箱的大约中部有污水入口，另有一个带有弯头的净水出口管，弯头的一端位于分离箱内的下部位置，弯头的另一端大约从分离箱的中部伸出箱外，在油水分离箱的上部位置有浮油出口。
2、如权利要求1所述的浮油污水净化装置，其特征在于所述的油水分离箱与一个集油箱由连通管连通，集油箱上设有油回收阀。
说明书
本申请涉及一种污水净化装置，尤其是一种对含油污水的无动力自然净化装置。
现有的污水净化装置大都结构复杂，价格昂贵，并且需要外接动力，对仅含浮油的污水处理不理想。
本申请的目的在于公开一种结构简单，无须外接动力的浮油污水净化装置。

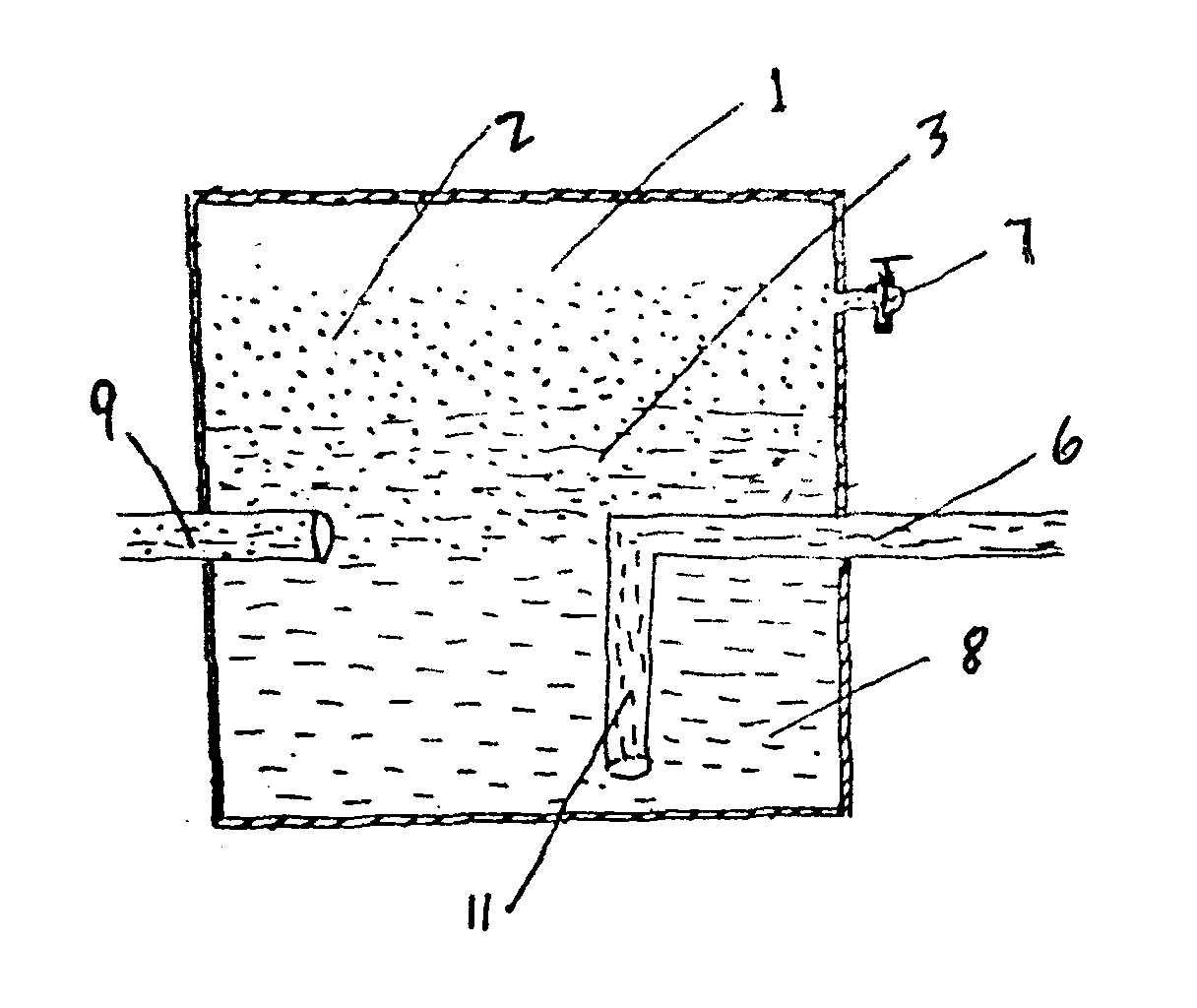

其设计方案如下：有一个承接含油污水的油水分离箱，污水入口位于分离箱的大约中部位置，另有一个带有弯头的出净水管，弯头的一端位于分离箱内的下部位置，弯头的另一端大约从分离箱的中部伸出箱外，在分离箱的上部位置有浮油出口。
此浮油出口可以是一个油回收阀门，亦可以是连通集油箱的连通管。在本方案的最佳实施例中，分离箱与一个集油箱由连通管连通，集油箱上设有油回收阀。因分离箱有一定的体积，其内水流缓慢，含油污水进入分离箱后，近于静置分离，根据油水比重不同，分离为浮油层和净水层。排水弯管的入口处位于分离箱内的净水层，并用排水管控制油水分离箱中的水位。使之恒定不变，油位不断上升，分离的浮油可由设在
分离箱上部的浮油回收阀回收。由于净化水进口的部位低于油水分离箱的水面，所以通过浮油污水净化器排出的水始终是不含油污染的净化水。
此浮油污水净化装置，结构简单，设计合理，无需外接动力，可连续对含油污水净化，以下结合实施例附图对该装置作进一步详细描述。
