申请日2017.12.27
公开(公告)日2018.05.11
IPC分类号C02F1/04; C02F101/30
摘要
本发明公开一种危险废弃物中有机废水蒸发结晶用加热装置，包括第一加热室、废气处理室、第二加热室和控制室，所述第一加热室一侧设置有升降装置，所述升降装置包括支架，所述支架一侧设置有连接杆与所述第一加热室固定，所述支架另一侧设置有滑槽，所述滑槽上设置有第一电动滑轮和第二电动滑轮，所述第一电动滑轮一侧设置有旋转轴，所述旋转轴一侧设置有自锁挂钩，所述自锁挂钩一侧设置有储料箱，所述第二电动滑轮一侧设置有支撑杆，所述滑槽与所述支架底部设置有升降装置控制器，所述第一加热室顶端设置有加料口，所述加料口下方设置有第一结晶器;该危险废弃物中有机废水蒸发结晶用加热装置设计合理，废水蒸发完全，污染较少，适合推广使用。
权利要求书

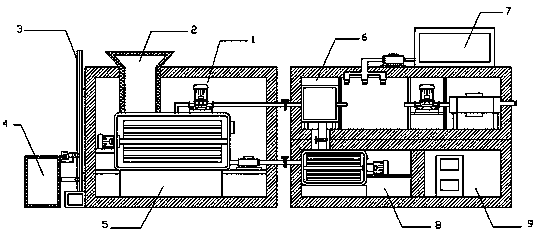

1.一种危险废弃物中有机废水蒸发结晶用加热装置，包括第一加热室(1)、废气处理室(6)、第二加热室(8)和控制室(9)，其特征在于，所述第一加热室(1)一侧设置有升降装置(3)，所述升降装置(3)包括支架(33)，所述支架(33)一侧设置有连接杆(10)与所述第一加热室(1)固定，所述支架(33)另一侧设置有滑槽(32)，所述滑槽(32)上设置有第一电动滑轮(12)和第二电动滑轮(16)，所述第一电动滑轮(12)一侧设置有旋转轴(13)，所述旋转轴(13)一侧设置有自锁挂钩(14)，所述自锁挂钩(14)一侧设置有储料箱(4)，所述第二电动滑轮(16)一侧设置有支撑杆(15)，所述滑槽(32)与所述支架(33)底部设置有升降装置控制器(17)，所述第一加热室(1)顶端设置有加料口(2)，所述加料口(2)下方设置有第一结晶器(27)，所述第一结晶器(27)内设置有第一旋转杆(18)，所述第一旋转杆(18)上设置有第一搅拌板(19)，所述第一旋转杆(18)一端连接有第一伺服电机(11)，所述第一结晶器(27)底部设置有第一加热装置(5)，所述第一结晶器(27)一侧设置有第一温度感应探头(21)，所述第一结晶器(27)上方连接有第一排气管(31)，所述第一排气管(31)一侧设置有第一气泵(30)，所述第一气泵(30)一侧设置有第二电磁阀(25)，所述第一结晶器(27)一侧连接有排料管(20)，所述排料管(20)一侧设置有第一水泵(24)，所述第一水泵(24)一端设置有第一电磁阀(22)，所述废气处理室(6)内设置有废气过滤器(35)，所述废气过滤器(35)一端连接有第一进气管(34)，所述废气过滤器(35)另一端设置有第二排气管(42)，所述废气过滤器(35)下方设置有第二进气管(36)，所述第二进气管(36)一侧设置有第三电磁阀(37)，所述第二排气管(42)一侧设置有喷水室(38)，所述喷水室(38)顶端设置有排水管(40)，所述排水 管(40)一端设置有雾化喷头(39)，所述排水管(40)一侧设置有第二水泵(41)，所述第二水泵(41)一侧设置有水箱(7)，所述喷水室(38)一侧设置有第三进气管(43)，所述第三进气管(43)一侧连接有第二气泵(44)，所述第二气泵(44)一侧设置有第三排气管(46)，所述第三排气管(46)一侧连接有空气过滤器(47)，所述空气过滤器(47)一侧连接有第四排气管(48)，所述第二加热室(8)内设置有第二结晶器(53)，所述第二结晶器(53)内设置有第二旋转杆(23)，所述第二旋转杆(23)一端设置有第二私服电机(29)，所述第二旋转杆(23)上设置有第二搅拌板(52)，所述第二结晶器(53)上方设置有第五排气管(51)，所述第二结晶器(53)一侧连接有进料管(49)，所述第二结晶器(53)底部设置有第二加热装置(50)，所述第二结晶器(53)一侧设置有第二温度感应探头(45)，所述第二加热室(8)一侧设置有控制室(9)，所述控制室(9)内设置有PLC控制器(26)，所述PLC控制器(26)上设置有显示屏(28)。
2.根据权利要求1所述的一种危险废弃物中有机废水蒸发结晶用加热装置，其特征在于，所述第一排气管(31)与所述第一进气管(34)连通，所述排料管(20)与所述进料管(49)连通。
3.根据权利要求1所述的一种危险废弃物中有机废水蒸发结晶用加热装置，其特征在于，所述第五排气管(51)与所述第二进气管(36)连通。
4.根据权利要求1所述的一种危险废弃物中有机废水蒸发结晶用加热装置，其特征在于，所述第一旋转杆(18)与所述第一私服电机(11)通过联轴器连接，所述第二旋转杆(23)与所述第二私服电机(29)通过联轴器连接。
5.根据权利要求1所述的一种危险废弃物中有机废水蒸发结晶用加热装置，其特征在于，所述第一温度感应探头(21)、所述第二温度感应探头(45)与所述显示屏(28)通过电性连接。
6.根据权利要求1所述的一种危险废弃物中有机废水蒸发结晶用加热装置，其特征在于，所述第一电动滑轮(12)、所述第二电动滑轮(16)、所述旋转轴(13)与所述升降装置控制器(17)通过电性连接。
7.根据权利要求1所述的一种危险废弃物中有机废水蒸发结晶用加热装置，其特征在于，所述第一伺服电机(11)、所述第一电磁阀(22)、所述第二电磁阀(25)、所述第二伺服电机(29)、所述第一气泵(30)、所述第三电磁阀(37)、所述第二气泵(44)与所述PLC控制器(26)通过电性连接。
8.根据权利要求1所述的一种危险废弃物中有机废水蒸发结晶用加热装置，其特征在于，所述第一结晶器(27)与所述第二结晶器(53)呈圆筒状。
9.根据权利要求1所述的一种危险废弃物中有机废水蒸发结晶用加热装置，其特征在于，所述第一搅拌板(19)与所述第二搅拌板(52)的板面呈弯曲状，板面中间镂空，镂空部分设置有横板，所述排水管(40)分设有三个排水支管。
说明书
一种危险废弃物中有机废水蒸发结晶用加热装置
技术领域
本发明涉及一种危险废弃物中有机废水蒸发结晶用加热装置，具体是属于有机废水蒸发结晶技术领域。
背景技术
为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在生活污水、食品加工和造纸等工业废水中，含有碳水化合物、蛋白质、油脂、木质素等有机物质。这些物质以悬浮或溶解状态存在于污水中，可通过微生物的生物化学作用而分解。在其分解过程中需要消耗氧气，因而被称为耗氧污染物。这种污染物可造成水中溶解氧减少，影响鱼类和其他水生生物的生长。水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、氨和硫醇等难闻气味，使水质恶化。水体中有机物成分非常复杂，耗氧有机物浓度常用单位体积水中耗氧物质生化分解过程中所消耗的氧量表示,近年来随着工业的快速发展，有机废水的污染问题日益严重，特别是印染、农药及化工企业排出的含有硝基苯的废水对环境危害特别大。此类废水不仅稳定性高，而且毒性很强，采用常规的生化降解法处理很难达到有机废水排放标准的要求，所以利用废水蒸发结晶的方式进行处理，蒸发是指将溶液中的溶剂通过升温的方式让溶剂脱离溶质的过程;结晶是溶质聚合变为固体(晶体)的过程。但是现有的有机废水蒸发结晶用加热装置，无法完全将废水中的有机物完全结晶，废水长时间积聚沉淀特别容易将管道堵塞，而且在对有机废水进行加热蒸发结晶的过程中，蒸发的废气很容易飘散到空气中对空气还造成严重的污染。
发明内容
本发明要解决的技术问题是克服现有技术的缺陷，提供一种危险废弃物中有机废水蒸发结晶用加热装置，环保性好，废水结晶率高。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种危险废弃物中有机废水蒸发结晶用加热装置，包括第一加热室、废气处理室、第二加热室和控制室，所述第一加热室一侧设置有升降装置，所述升降装置包括支架，所述支架一侧设置有连接杆与所述第一加热室固定，所述支架另一侧设置有滑槽，所述滑槽上设置有第一电动滑轮和第二电动滑轮，所述第一电动滑轮一侧设置有旋转轴，所述旋转轴一侧设置有自锁挂钩，所述自锁挂钩一侧设置有储料箱，所述第二电动滑轮一侧设置有支撑杆，所述滑槽与所述支架底部设置有升降装置控制器，所述第一加热室顶端设置有加料口，所述加料口下方设置有第一结晶器，所述第一结晶器内设置有第一旋转杆，所述第一旋转杆上设置有第一搅拌板，所述第一旋转杆一端连接有第一伺服电机，所述第一结晶器底部设置有第一加热装置，所述第一结晶器一侧设置有第一温度感应探头，所述第一结晶器上方连接有第一排气管，所述第一排气管一侧设置有第一气泵，述第一气泵一侧设置有第二电磁阀，所述第一结晶器一侧连接有排料管，所述排料管一侧设置有第一水泵，所述第一水泵一端设置有第一电磁阀，所述废气处理室内设置有废气过滤器，所述废气过滤器一端连接有第一进气管，所述废气过滤器另一端设置有第二排气管，所述废气过滤器下方设置有第二进气管，所述第二进气管一侧设置有第三电磁阀，所述第二排气管一侧设置有喷水室，所述喷水室顶端设置有排水管，所述排水管一端设置有雾化喷头，所述排水管一侧设置有第二水泵，所述第二水泵一侧设置有水箱，所述喷水室一侧设置有第三进气管，所述第三进气管一侧连接有第二气泵，所述第二气泵一侧设置有第三排气管，所述第三排气管一侧连接有空气过滤器，所述空气过滤器一侧连接有第四排气管，所述第二加热室内设置有第二结晶器，所述第二结晶器内设置有第二旋转杆，所述第二旋转杆一端设置有第二私服电机，所述第二旋转杆上设置有第二搅拌板，所述第二结晶器上方设置有第五排气管，所述第二结晶器一侧连接有进料管，所述第二结晶器底部设置有第二加热装置，所述第二结晶器一侧设置有第二温度感应探头，所述第二加热室一侧设置有控制室，所述控制室内设置有PLC控制器，所述PLC控制器上设置有显示屏。
作为本发明的一种优选技术方案，所述第一排气管与所述第一进气管连通。
作为本发明的一种优选技术方案，所述排料管与所述进料管连通。
作为本发明的一种优选技术方案，所述第五排气管与所述第二进气管连通。
作为本发明的一种优选技术方案，所述第一旋转杆与所述第一私服电机通过联轴器连接。
作为本发明的一种优选技术方案，所述第二旋转杆与所述第二私服电机通过联轴器连接。
作为本发明的一种优选技术方案，所述第一温度感应探头、所述第二温度感应探头与所述显示屏通过电性连接。
作为本发明的一种优选技术方案，所述第一电动滑轮、所述第二电动滑轮、所述旋转轴与所述升降装置控制器通过电性连接。
作为本发明的一种优选技术方案，所述第一伺服电机、所述第一电磁阀、所述第二电磁阀、所述第二伺服电机、所述第一气泵、所述第三电磁阀、所述第二气泵与所述PLC控制器通过电性连接。
作为本发明的一种优选技术方案，所述第一结晶器与所述第二结晶器呈圆筒状。
作为本发明的一种优选技术方案，所述第一搅拌板与所述第二搅拌板的板面呈弯曲状，板面中间镂空，镂空部分设置有横板。
作为本发明的一种优选技术方案，所述排水管分设有三个排水支管。
本发明所达到的有益效果是：本发明结构设计完整紧凑，通过第一次加热对废水蒸发结晶，并将未结晶的废水进行第二次加热蒸发结晶，利用两次加热将废水中的有机物完全结晶，在结晶器内配以搅拌板，避免物料沉淀富集，堵塞管道，而且在对有机废水进行加热蒸发结晶的过程中，通过废气处理室对排出的废气进行过滤处理，从而解决了蒸发的废气飘散到空气中对空气还造成的污染,为了安全，在第一结晶器和第二结晶器上均设置有第一温度感应探头和第二温度感应探头，方便对其进行温度监测，监测的结果通过控制室内的显示屏显示出来，便于操作人员监视，以防结晶器因温度过高而出现安全隐患，方便采取紧急措施。
