申请日2017.12.27
公开(公告)日2018.06.01
IPC分类号B65F9/00
摘要
本发明公开了一种用于垃圾站垃圾污水回收装置，包括垃圾箱、回收箱、缓冲台、顶板、液压泵、支撑杆、伸缩杆、压板、隔板、立柱、底板、活动门、连接栓、下料板、滑槽、收集箱、回收桶、滤网和漏水口。本发明的有益效果是：通过在垃圾箱上方设置缓冲台，缓冲台上方设置支撑杆，支撑杆上方设置顶板，顶板上方设置液压泵，液压泵下方设置伸缩杆，伸缩杆下方设置压板，并且压板设置于缓冲套上方，使得垃圾通过缓冲台倒入垃圾箱内部的收集箱内后，液压泵使伸缩杆向下活动，从而使压板向下活动，将收集箱内部的垃圾压实，使内部的水从垃圾中挤出，从漏水口收集进回收桶内部。本发明具有操作简单，垃圾污水回收效果好的特点。
权利要求书

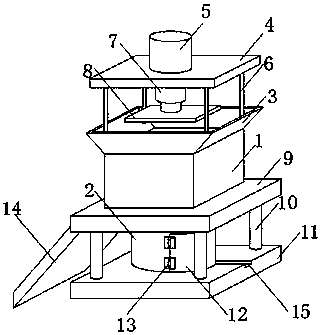

1.一种用于垃圾站垃圾污水回收装置，包括垃圾箱(1)和回收箱(2)，其特征在于：所述垃圾箱(1)下方设置隔板(9)，所述隔板(9)下方设置若干立柱(10)，所述立柱(10)下方设置底板(11)，所述底板(11)上方设置所述回收箱(2)，所述回收箱(2)一侧设置活动门(12)，所述回收箱(2)内部设置回收桶(17)，所述回收桶(17)下方设置滑槽(15)，所述活动门(12)一侧安装两个连接栓(13)，所述隔板(9)一侧设置下料板(14)，所述垃圾箱(1)上方设置缓冲台(3)，所述缓冲台(3)上方设置若干支撑杆(6)，所述支撑杆(6)上方设置顶板(4)，所述顶板(4)上方设置液压泵(5)，所述顶板(4)下方设置伸缩杆(7)，所述伸缩杆(7)下方设置压板(8)，所述垃圾箱(1)内部设置收集箱(16)，所述收集箱(16)下方设置漏水口(19)，所述漏水口(19)内部设置滤网(18)。
2.根据权利要求1所述的一种用于垃圾站垃圾污水回收装置，其特征在于：所述液压泵(5)穿过所述顶板(4)与所述伸缩杆(7)相连接，并且所述压板(8)通过所述伸缩杆(7)与所述垃圾箱(1)之间呈活动连接。
3.根据权利要求1所述的一种用于垃圾站垃圾污水回收装置，其特征在于：所述压板(8)与所述收集箱(16)之间规格相匹配，并且所述压板(8)位于所述收集箱(16)的上方。
4.根据权利要求1所述的一种用于垃圾站垃圾污水回收装置，其特征在于：所述回收桶(17)底部设置滑块，滑块安装于所述滑槽(15)内部，并且回收桶(17)通过所述滑槽(15)与所述底板(11)之间呈活动连接。
5.根据权利要求1所述的一种用于垃圾站垃圾污水回收装置，其特征在于：所述收集箱(16)底部底部为中空设置，并且所述漏水口(19)安装于所述回收桶(17)的上方。
6.根据权利要求1所述的一种用于垃圾站垃圾污水回收装置，其特征在于：所述下料板(14)呈倾斜设置，并且所述收集箱(16)与所述垃圾箱(1)之间呈活动连接。
说明书
一种用于垃圾站垃圾污水回收装置
技术领域
本发明涉及一种污水回收装置，具体为一种用于垃圾站垃圾污水回收装置，属于垃圾污水处理技术领域。
背景技术
垃圾指不需要或无用的固体、流体物质，在人口密集的大城市，垃圾处理是一个令人头痛的问题，常见的做法是收集后送往堆填区，或是用焚化炉焚化，但两者均会制造环境保护的问题，而终止过度消费可进一步减轻堆填区饱和程度，堆填区中的垃圾处理不当会污染地下水和发出臭味，而且很多城市可供堆填的面积已越来越少，焚化则无可避免会产生有毒气体，危害生物体。多数的城市都在研究减少垃圾产生的方法，和鼓励资源回收。
目前垃圾站内部所回收的垃圾，垃圾内部会含所有一定的水分，在进行垃圾处理时，这些水分会从垃圾表面溢出，使地面上出现各种处理不干净的水渍，并且污水垃圾的异味很重，不经过特殊处理的污水在垃圾站内，进过太阳的暴晒，可能会出现异味过重的现象。
发明内容
本发明的目的就在于为了解决上述垃圾污水处理不当的问题而提供一种用于垃圾站垃圾污水回收装置，具有操作简单，垃圾污水回收效果好的优点。
本发明通过以下技术方案来实现上述目的，一种用于垃圾站垃圾污水回收装置，包括垃圾箱和回收箱，所述垃圾箱下方设置隔板，所述隔板下方设置若干立柱，所述立柱下方设置底板，所述底板上方设置所述回收箱，所述回收箱一侧设置活动门，所述回收箱内部设置回收桶，所述回收桶下方设置滑槽，所述活动门一侧安装两个连接栓，所述隔板一侧设置下料板，所述垃圾箱上方设置缓冲台，所述缓冲台上方设置若干支撑杆，所述支撑杆上方设置顶板，所述顶板上方设置液压泵，所述顶板下方设置伸缩杆，所述伸缩杆下方设置压板，所述垃圾箱内部设置收集箱，所述收集箱下方设置漏水口，所述漏水口内部设置滤网。
优选的，为了使所述液压泵能够控制所述伸缩杆上下活动，从而控制所述压板在所述垃圾箱内部上下活动，便于对垃圾进行挤压，所述液压泵穿过所述顶板与所述伸缩杆相连接，并且所述压板通过所述伸缩杆与所述垃圾箱之间呈活动连接。
优选的，为了使所述压板能够在所述收集箱内部放置垃圾后，可以对垃圾进行挤压，所述压板与所述收集箱之间规格相匹配，并且所述压板位于所述收集箱的上方。
优选的，为了使垃圾内部的污水的进过挤压后收集到所述回收桶内，并且所述回收桶能够通过所述滑槽更加便捷的从所述回收箱内部取出，所述回收桶底部设置滑块，滑块安装于所述滑槽内部，并且回收桶通过所述滑槽与所述底板之间呈活动连接。
优选的，为了使在经过所述压板挤压后，污水可以通过所述漏水口进入所述回收桶内部，所述收集箱底部底部为中空设置，并且所述漏水口安装于所述回收桶的上方。
优选的，为了使所述收集箱内部的垃圾经过挤压后，可以通过所述下料板将收集箱取下，对内部进行清理，所述下料板呈倾斜设置，并且所述收集箱与所述垃圾箱之间呈活动连接。
与现有技术相比，本发明的有益效果是：
1、通过在垃圾箱上方设置缓冲台，缓冲台上方设置支撑杆，支撑杆上方设置顶板，顶板上方设置液压泵，液压泵下方设置伸缩杆，伸缩杆下方设置压板，并且压板设置于缓冲套上方，使得垃圾通过缓冲台倒入垃圾箱内部的收集箱内后，液压泵使伸缩杆向下活动，从而使压板向下活动，将收集箱内部的垃圾压实，使内部的水从垃圾中挤出，从漏水口收集进回收桶内部。
2、本发明具有操作简单，垃圾污水回收效果好，通过在垃圾箱一侧设置箱门，隔板一侧设置下料板，使得垃圾在收集箱内部将污水挤出后，可以将收集箱通过箱门拿出垃圾箱内部，从下料板滑下，便于将下一批垃圾进行处理，通过在垃圾箱下方设置隔板，隔板下方设置漏水口，漏水口内部设置滤网，并且漏水口下方设置回收桶，回收桶设置于回收箱内部，使得收集箱内部的污水可以通过漏水口进入回收桶内部，便于进行清理。
