申请日2017.12.27
公开(公告)日2018.06.05
IPC分类号B01F7/30; B01F7/00; B01F11/00; B01F15/00
摘要
本发明公开了一种环保污水处理搅拌装置，包括桶体、盖板、搅拌轴、减速器、搅拌电机、壳体、密封盖，搅拌轴的下端穿过密封盖的中心设置，且搅拌轴的下端安装有主动锥齿轮，主动锥齿轮的侧部均匀啮合有从动锥齿轮，从动锥齿轮安装在从动轴的端部，从动轴远离从动锥齿轮的一端穿过壳体的侧壁并设于壳体外部，且从动轴设于壳体外部的一端安装有竖直设置的搅拌叶片。本发明从动锥齿轮不仅会自转，且因为搅拌叶片竖直设置也会拨动污水，搅拌叶片便会起到桨叶的作用，带动从动锥齿轮绕着主动锥齿轮进行公转，这样便可以大大提高搅拌的效率，而且设置的升降装置可以间接的带动搅拌轴上下运动，实现搅拌范围的上下改变。
权利要求书

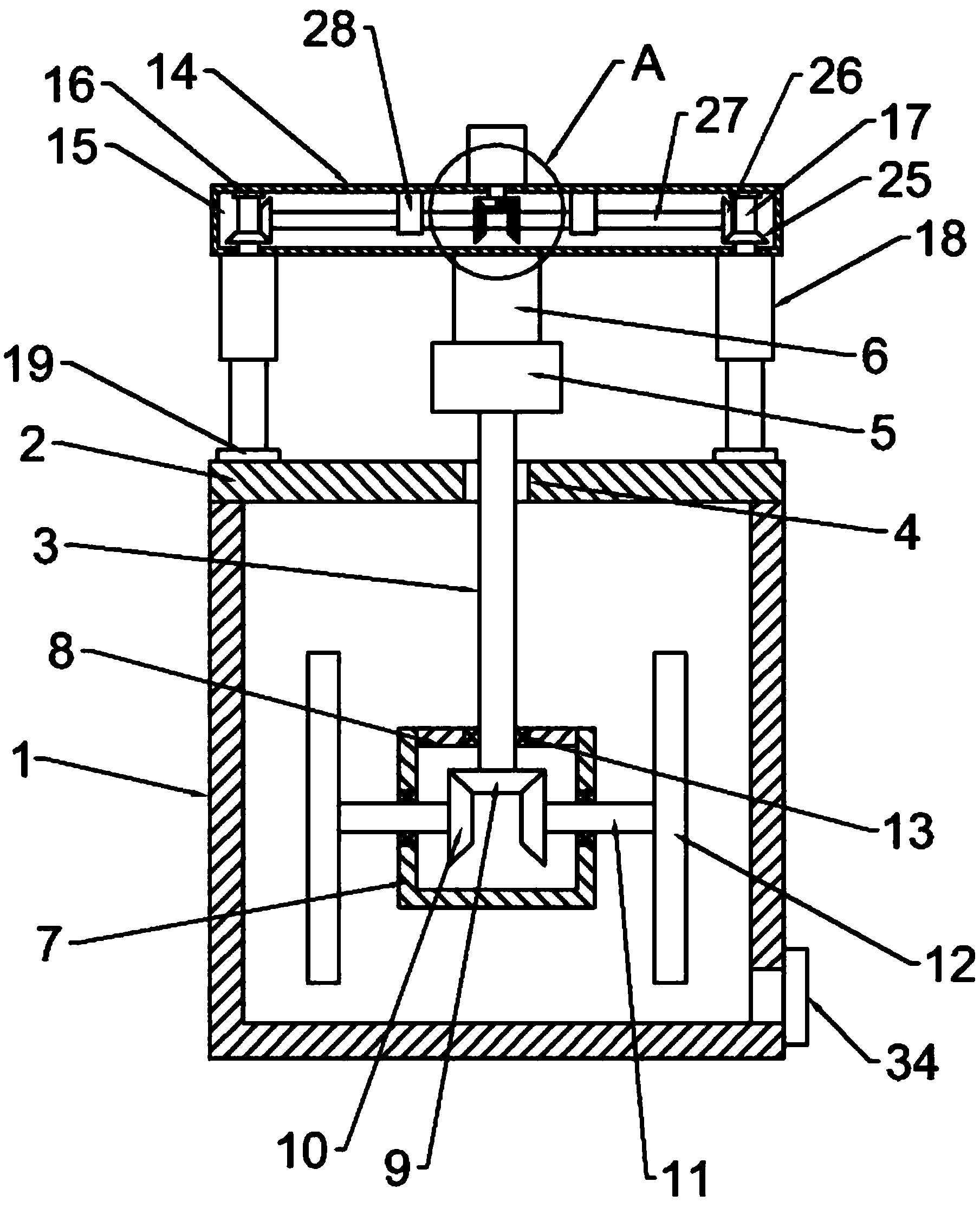

1.一种环保污水处理搅拌装置，包括桶体(1)，其特征在于，所述桶体(1)的上端安装有盖板(2)，桶体(1)内部中心竖直设有搅拌轴(3)，搅拌轴(3)的上端穿过盖板(2)的中心设置，搅拌轴(3)的顶端连接有减速器(5)，减速器(5)的上端连接搅拌电机(6)，所述桶体(1)的内部设有壳体(7)，壳体(7)的上端开口，搅拌轴(3)的下端设于壳体(7)内，且壳体(7)的上端配合安装有密封盖(8)，搅拌轴(3)的下端穿过密封盖(8)的中心设置，且搅拌轴(3)的下端安装有主动锥齿轮(9)，主动锥齿轮(9)的侧部均匀啮合有从动锥齿轮(10)，从动锥齿轮(10)安装在从动轴(11)的端部，从动轴(11)远离从动锥齿轮(10)的一端穿过壳体(7)的侧壁并设于壳体(7)外部，且从动轴(11)设于壳体(7)外部的一端安装有竖直设置的搅拌叶片(12)。
2.根据权利要求1所述的环保污水处理搅拌装置，其特征在于，所述盖板(2)的中心开设有第一通孔(4)，搅拌轴(3)穿过第一通孔(4)设置。
3.根据权利要求1或2所述的环保污水处理搅拌装置，其特征在于，所述搅拌轴(3)与密封盖(8)之间通过密封轴承(13)相连接，从动轴(11)与壳体(7)的侧壁之间也通过密封轴承(13)相连接。
4.根据权利要求3所述的环保污水处理搅拌装置，其特征在于，所述盖板(2)的正上方设有安装板(14)，搅拌电机(6)的上端固定安装在安装板(14)的下段中心上，安装板(14)的内部沿其长度方向上开设有空腔(15)，空腔(15)的内部两端顶壁上均通过轴承座(16)转动安装有丝杆(17)，丝杆(17)与安装板(14)相垂直，丝杆(17)的下端穿出空腔(15)并连接有升降装置(18)，升降装置(18)的下端均通过连接件(19)固定安装在盖板(2)上端。
5.根据权利要求5所述的环保污水处理搅拌装置，其特征在于，所述升降装置(18)包括固定套筒(20)，固定套筒(20)的上端固定安装在安装板(14)下端，丝杆(17)的下端插设于固定套筒(20)内，固定套筒(20)的内部下端还插设有支撑杆(21)，支撑杆(21)的下端与连接件(19)相连接，支撑杆(21)的上端内部开设有螺纹孔(22)，丝杆(17)的下端安装在螺纹孔(22)内部，所述支撑杆(21)的外侧壁上端对称安装有滑块(23)，固定套筒(20)的内侧壁上对称开设有滑槽(24)，滑槽(24)与丝杆(17)相平行，滑块(23)远离支撑杆(21)的一端滑动设于滑槽(24)内。
6.根据权利要求4或5所述的环保污水处理搅拌装置，其特征在于，所述丝杆(17)上还安装有第一锥齿轮(25)，第一锥齿轮(25)设于空腔(15)内部，两个第一锥齿轮(25)相对的一侧面上均啮合有第二锥齿轮(26)，两个第二锥齿轮(26)之间通过连接轴(27)相连接，连接轴(27)通过支撑块(28)安装在空腔(15)内部。
7.根据权利要求6所述的环保污水处理搅拌装置，其特征在于，所述连接轴(27)的中部沿中心对称安装有两个第三锥齿轮(29)，两个第三锥齿轮(29)的上部设有一个半圆形锥齿(30)，半圆形锥齿轮(30)同一时间只能与其中一个第三锥齿轮(29)相啮合。
8.根据权利要求7所述的环保污水处理搅拌装置，其特征在于，所述半圆形锥齿轮(30)的上端连接有驱动轴(31)，驱动轴(31)的上端连接电机(32)，电机(32)安装在安装板(14)的上端中心上，空腔(15)的上端中心开设有第二通孔(33)，驱动轴(31)穿过第二通孔(33)设置。
9.根据权利要求8所述的环保污水处理搅拌装置，其特征在于，所述桶体(1)的侧壁下部开设有排污口(34)。
说明书
一种环保污水处理搅拌装置
技术领域
本发明涉及一种环保设备，具体是一种环保污水处理搅拌装置。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的、创新研发的，也有法律的、经济的、宣传教育的等。
在进行环保污水处理的过程中经常会用到搅拌装置，搅拌装置的目的和作用是对污水进行化学反应和物理沉淀，去除污水中的大颗粒物，因此搅拌装置是必不可少的，而现有的搅拌装置大多都是简单的通过搅拌杆进行搅拌，虽然节省了人力，但是不难发现单纯的旋转搅拌会出现很大的搅拌死角，不能很好的保证污水反应搅拌的效果，而且搅拌都是存在于一个平面或者一块区域内的，因此搅拌过程中会经常出现搅拌不均的情况发生，亟待改进。
发明内容
本发明的目的在于提供一种环保污水处理搅拌装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保污水处理搅拌装置，包括桶体，所述桶体的上端安装有盖板，桶体内部中心竖直设有搅拌轴，搅拌轴的上端穿过盖板的中心设置，搅拌轴的顶端连接有减速器，减速器的上端连接搅拌电机，所述桶体的内部设有壳体，壳体的上端开口，搅拌轴的下端设于壳体内，且壳体的上端配合安装有密封盖，搅拌轴的下端穿过密封盖的中心设置，且搅拌轴的下端安装有主动锥齿轮，主动锥齿轮的侧部均匀啮合有从动锥齿轮，从动锥齿轮安装在从动轴的端部，从动轴远离从动锥齿轮的一端穿过壳体的侧壁并设于壳体外部，且从动轴设于壳体外部的一端安装有竖直设置的搅拌叶片。
作为本发明进一步的方案：所述盖板的中心开设有第一通孔，搅拌轴穿过第一通孔设置。
作为本发明再进一步的方案：所述搅拌轴与密封盖之间通过密封轴承相连接，从动轴与壳体的侧壁之间也通过密封轴承相连接。
作为本发明再进一步的方案：所述盖板的正上方设有安装板，搅拌电机的上端固定安装在安装板的下段中心上，安装板的内部沿其长度方向上开设有空腔，空腔的内部两端顶壁上均通过轴承座转动安装有丝杆，丝杆与安装板相垂直，丝杆的下端穿出空腔并连接有升降装置，升降装置的下端均通过连接件固定安装在盖板上端。
作为本发明再进一步的方案：所述升降装置包括固定套筒，固定套筒的上端固定安装在安装板下端，丝杆的下端插设于固定套筒内，固定套筒的内部下端还插设有支撑杆，支撑杆的下端与连接件相连接，支撑杆的上端内部开设有螺纹孔，丝杆的下端安装在螺纹孔内部，所述支撑杆的外侧壁上端对称安装有滑块，固定套筒的内侧壁上对称开设有滑槽，滑槽与丝杆相平行，滑块远离支撑杆的一端滑动设于滑槽内。
作为本发明再进一步的方案：所述丝杆上还安装有第一锥齿轮，第一锥齿轮设于空腔内部，两个第一锥齿轮相对的一侧面上均啮合有第二锥齿轮，两个第二锥齿轮之间通过连接轴相连接，连接轴通过支撑块安装在空腔内部。
作为本发明再进一步的方案：所述连接轴的中部沿中心对称安装有两个第三锥齿轮，两个第三锥齿轮的上部设有一个半圆形锥齿，半圆形锥齿轮同一时间只能与其中一个第三锥齿轮相啮合。
作为本发明再进一步的方案：所述半圆形锥齿轮的上端连接有驱动轴，驱动轴的上端连接电机，电机安装在安装板的上端中心上，空腔的上端中心开设有第二通孔，驱动轴穿过第二通孔设置。
作为本发明再进一步的方案：所述桶体的侧壁下部开设有排污口。
与现有技术相比，本发明的有益效果是：本发明结构简单合理，使用快捷方便，当搅拌轴被带动旋转时，搅拌轴下端安装的主动锥齿轮也会开始转动，主动锥齿轮的转动便可以通过与之相啮合从动锥齿轮带动从动轴旋转，从动轴继而带动搅拌叶片旋转，因为锥齿轮之间的啮合会改变转向，因此当主动锥齿轮旋转时，从动锥齿轮不仅会自转，且因为搅拌叶片竖直设置也会拨动污水，因此搅拌叶片便会起到桨叶的作用，带动从动锥齿轮绕着主动锥齿轮进行公转，这样便可以大大提高搅拌的效率，而且设置的升降装置可以间接的带动搅拌轴上下运动，实现搅拌范围的上下改变，加大搅拌范围，搅拌效率大大提高。
