摘要
本发明公开了一种离心式淤泥脱水处理设备，包括机箱和脱水筒，所述脱水筒位于机箱内，所述机箱内腔的前壁上安装有轴承座，所述轴承座上安装有转轴，所述转轴伸入脱水筒内并且安装有螺旋蛟龙，所述机箱的底端安装有抽泥泵，所述抽泥泵的底端安装有吸泥管，所述抽泥泵的出料端与脱水筒相连接，所述机箱上平面的前端安装有驱动电机，所述驱动电机的后端安装有第一传动轴，所述第一传动轴上安装有传动轮，所述转轴上安装有从动轮，所述传动轮与从动轮通过皮带相连接。本发明通过多重挤压效果以及离心脱水作业，能够有效将污水与淤泥进行分离，脱水效果较常态脱水机构提高约30%。
权利要求书

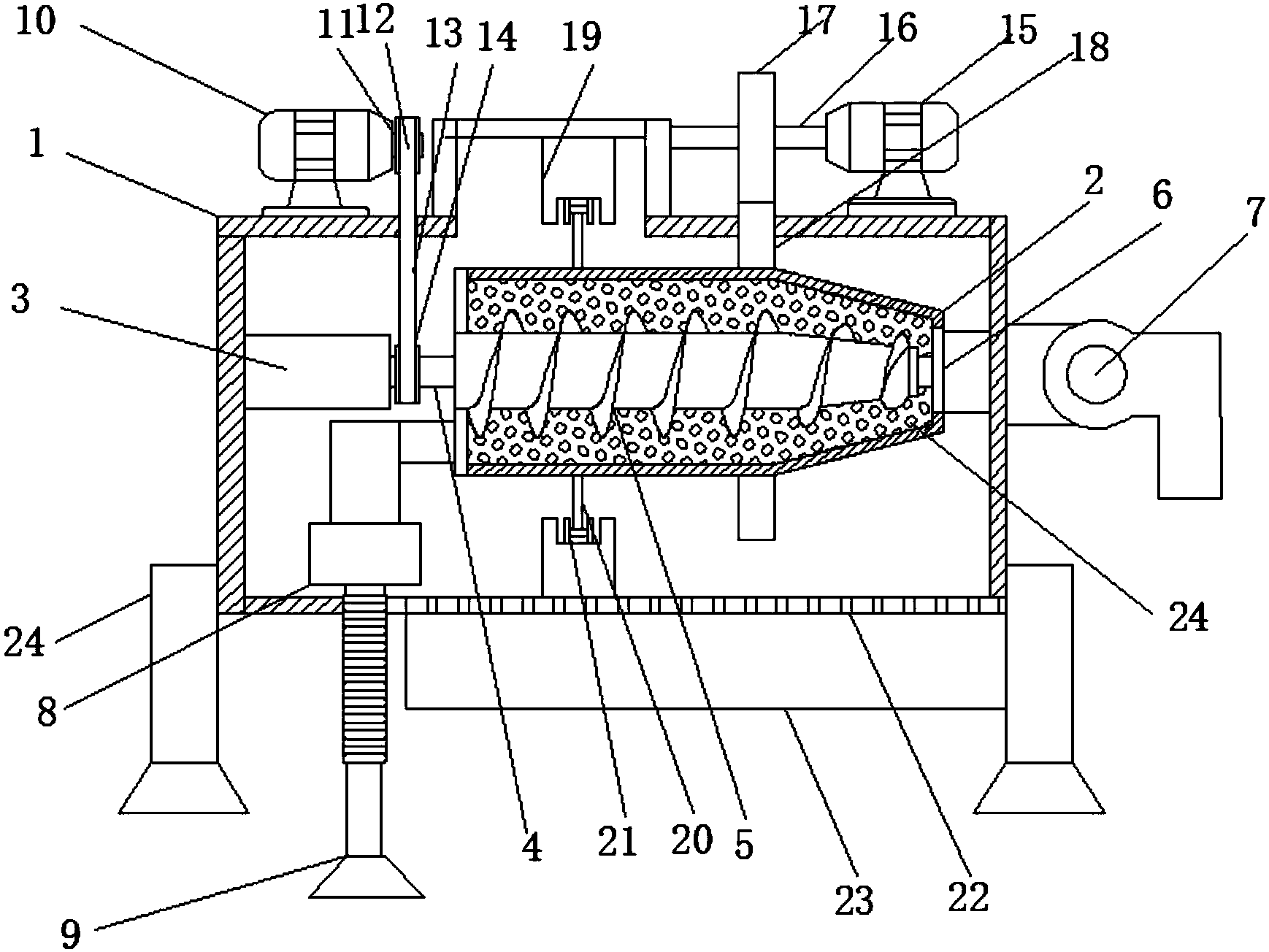

1.一种离心式淤泥脱水处理设备，包括机箱(1)和脱水筒(2)，其特征在于，所述脱水筒(2)位于机箱(1)内，所述机箱(1)内腔的前壁上安装有轴承座(3)，所述轴承座(3)上安装有转轴(4)，所述转轴(4)伸入脱水筒(2)内并且安装有螺旋蛟龙(5)，所述机箱(1)的底端安装有抽泥泵(8)，所述抽泥泵(8)的底端安装有吸泥管(9)，所述抽泥泵(8)的出料端与脱水筒(2)相连接，所述机箱(1)上平面的前端安装有驱动电机(10)，所述驱动电机(10)的后端安装有第一传动轴(11)，所述第一传动轴(11)上安装有传动轮(12)，所述转轴(4)上安装有从动轮(14)，所述传动轮(12)与从动轮(14)通过皮带(13)相连接，所述述机箱(1)上平面的后端安装有旋转电机(15)，所述旋转电机(15)的前端安装有传动齿轮(17)，所述脱水筒(2)的外壁上套有齿轮套(18)，所述传动齿轮(17)与齿轮套(18)的轮齿相啮合，所述机箱(1)内腔上设有环形限位槽(19)，所述脱水筒(2)的上安装有若干道支撑杆(20)，所述支撑杆(20)的末端均安装有滑轮(21)，所述滑轮(21)安装在限位槽(19)内，所述机箱(1)的后端安装有出料泵(7)，所述脱水筒(2)的后端安装出泥口(6)，所述出料泵(7)的入料端与出泥口(6)相连接，所述机箱(1)的底端安装有集水箱(23)。
2.根据权利要求1所述的离心式淤泥脱水处理设备，其特征在于，所述脱水筒(2)的后端的设计为尖斗状，自前至后容积逐渐减小。
3.根据权利要求1所述的离心式淤泥脱水处理设备，其特征在于，所述脱水筒(2)壳体的外壁设有若干道透水孔(24)。
4.根据权利要求1所述的离心式淤泥脱水处理设备，其特征在于，所述驱动电机(10)与旋转电机(15)均通过固定座安装在机箱(1)上。
5.根据权利要求1所述的离心式淤泥脱水处理设备，其特征在于，所述机箱(1)的前后两侧均安装有支撑座。
6.根据权利要求1所述的离心式淤泥脱水处理设备，其特征在于，所述机箱(1)的底板上设置有出水孔(22)，所述机箱(1)的内腔通过出水孔(22)与集水箱(23)相通。
7.根据权利要求1所述的离心式淤泥脱水处理设备，其特征在于，所述集水箱(23)的底端安装有排水管。
说明书
一种离心式淤泥脱水处理设备
技术领域
本发明涉及环保领域，具体是一种离心式淤泥脱水处理设备。
背景技术
环境保护又是指人类有意识地保护自然资源并使其得到合理的利用，防止自然环境受到污染和破坏;对受到污染和破坏的环境必须做好综合治理，以创造出适合于人类生活、工作的环境。环境保护是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。
淤泥脱水是将流态的原生、浓缩或消化污泥脱除水分，转化为半固态或固态泥块的一种污泥处理方法，经过脱水后，污泥含水率可降低到百分之五十五至百分之八十，污水处理所产生的污泥具有较高的含水量，由于水分与污泥颗粒结合的特性，但是现在的这些脱水方法普遍的效率不是很高，导致作业效率较低。
发明内容
本发明的目的在于提供一种离心式淤泥脱水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种离心式淤泥脱水处理设备，包括机箱和脱水筒，所述脱水筒位于机箱内，所述机箱内腔的前壁上安装有轴承座，所述轴承座上安装有转轴，所述转轴伸入脱水筒内并且安装有螺旋蛟龙，所述机箱的底端安装有抽泥泵，所述抽泥泵的底端安装有吸泥管，所述抽泥泵的出料端与脱水筒相连接，所述机箱上平面的前端安装有驱动电机，所述驱动电机的后端安装有第一传动轴，所述第一传动轴上安装有传动轮，所述转轴上安装有从动轮，所述传动轮与从动轮通过皮带相连接，所述述机箱上平面的后端安装有旋转电机，所述旋转电机的前端安装有传动齿轮，所述脱水筒的外壁上套有齿轮套，所述传动齿轮与齿轮套的轮齿相啮合，所述机箱内腔上设有环形限位槽，所述脱水筒的上安装有若干道支撑杆，所述支撑杆的末端均安装有滑轮，所述滑轮安装在限位槽内，所述机箱的后端安装有出料泵，所述脱水筒的后端安装出泥口，所述出料泵的入料端与出泥口相连接，所述机箱的底端安装有集水箱。
作为本发明进一步的方案：所述脱水筒的后端的设计为尖斗状，自前至后容积逐渐减小。
作为本发明进一步的方案：所述脱水筒壳体的外壁设有若干道透水孔。
作为本发明进一步的方案：所述驱动电机与旋转电机均通过固定座安装在机箱上。
作为本发明进一步的方案：所述机箱的前后两侧均安装有支撑座。
作为本发明进一步的方案：所述机箱的底板上设置有出水孔，所述机箱的内腔通过出水孔与集水箱相通。
作为本发明再进一步的方案：所述集水箱的底端安装有排水管。
与现有技术相比，本发明的有益效果是：抽泥泵将淤泥输入至脱水筒内，脱水作业时，驱动电机通过皮带传动机构带动转轴旋转，进而带动螺旋蛟龙旋转，螺旋蛟龙带动物料将后端输送，由于脱水筒的后端的设计为尖斗状，自前至后容积逐渐减小，进而使得脱水筒的壳体与淤泥发生挤压，同时螺旋蛟龙带动淤泥旋转，使得淤泥与蛟龙架发生挤压，通过多重挤压效果，有效的讲淤泥中的污水从透水孔排出。旋转电机通过齿轮传动机构带动脱水筒进而旋转，利用水与淤泥密度的不同进而对筒内的淤泥进行离心脱水作业，进一步将污水从透水孔甩出。本发明通过多重挤压效果以及离心脱水作业，能够有效将污水与淤泥进行分离，脱水效果较常态脱水机构提高约30%。
