申请日2017.12.27
公开(公告)日2018.06.05
IPC分类号C02F3/30; C02F9/14
摘要
一种一体化城镇污水处理装置包括反应池、MBR膜组、抽吸泵、曝气装置。所述反应池中设有的内筒、外筒将反应池分为沉淀区、厌氧区、生物接触氧化区。所述厌氧区设有多个水平设置的导流板;所述导流板将厌氧区分割成若干个串联水平流向的反应室;所述MBR膜组设置在生物接触氧化区，所述MBR膜组底部设有曝气装置;所述抽吸泵通过管道连接MBR膜组的出水端，将MBR膜组处理完的水抽抽出。设备采用沉淀、厌氧、生物接触氧化的工艺组合，取消了通常城镇污水处理所需的二沉池，占地面积小，并且运行维护简单、处理效果稳定。
权利要求书

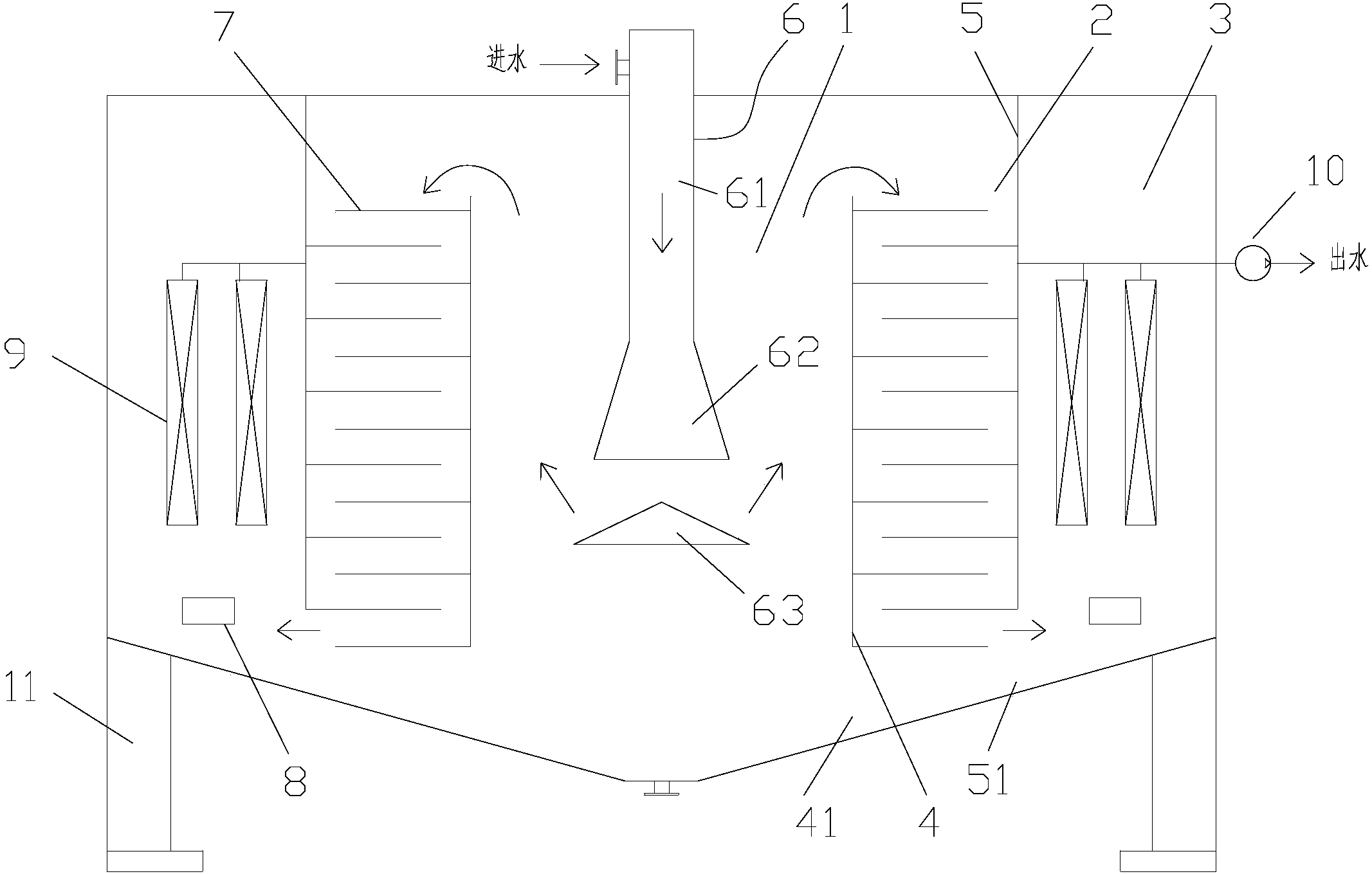

1.一种一体化城镇污水处理装置，其特征在于，包括反应池、MBR膜组、抽吸泵、曝气装置;所述反应池中设有内筒、外筒;所述内筒、外筒将反应池分为三个区，内筒内部的区域为沉淀区，内筒、外筒之间的区域为厌氧区，外筒与反应池池壁之间的区域为生物接触氧化区;所述内筒底部设有内筒过流孔，所述外筒底部设有外筒过流孔;所述沉淀区设有进水口;所述厌氧区设有多个水平设置的导流板;所述导流板将厌氧区分割成若干个串联水平流向的反应室;
所述MBR膜组设置在生物接触氧化区，所述MBR膜组底部设有曝气装置;所述抽吸泵通过管道连接MBR膜组的出水端，将MBR膜组处理完的水抽抽出。
2.根据权利要求1所述的一种一体化城镇污水处理装置，其特征在于，所述沉淀区中心设有中心筒，所述中心筒从上至下包括中心管、喇叭口、反射板;所述进水口与中心管上部相连。
3.根据权利要求1所述的一种一体化城镇污水处理装置，其特征在于，所述反应池为圆筒结构，反应池底部为倒圆锥形。
4.根据权利要求1所述的一种一体化城镇污水处理装置，其特征在于，所述反应池的上方设有格栅板。
5.根据权利要求1所述的一种一体化城镇污水处理装置，其特征在于， 所述反应池底部设有支架。
说明书
一种一体化城镇污水处理装置
技术领域
本发明涉及污水处理设备领域，更具体的涉及一种一体化城镇污水处理装置。
背景技术
随着我国大量的农村人口涌入城镇，城镇人口不断增加，城镇的水资源遭到了严重破坏，我国面临着水资源枯竭的问题。水资源是人类赖以生存的保障，它是不可再生资源，它不仅仅影响人们的生产生活，更对我国的国情国运有着重要的影响。由此可见，加强我国的城镇污水处理工作刻不容缓。城镇污水主要是城镇中排放的生活污水、工业废水等等，这些废水主要是通过城镇的污水管网汇集后或者经过城镇的污水处理厂处理之后排入水体。近些年来，我国的城镇污水排放量在不断增加。而我国的废水污染源主要有工业源、农业源、城镇生活源以及少部分的集中式污染设施排放源，其中，具有关资料显示，城镇生活污水排放量是增加我国污水排放量的主要原因。由此可见，虽然我国成立了许多污水处理厂，我国的城镇污水处理工作仍然不够到位。因此，发明一种污水处理设备来处理城镇污水，对促进污水处理发展和保护水资源重复利用具有重要意义。
发明内容
为解决上述问题，本发明提供一种一体化城镇污水处理装置包括反应池、MBR膜组、抽吸泵、曝气装置;所述反应池中设有内筒、外筒;所述内筒、外筒将反应池分为三个区，内筒内部的区域为沉淀区，内筒、外筒之间的区域为厌氧区，外筒与反应池池壁之间的区域为生物接触氧化区;所述内筒底部设有内筒过流孔，所述外筒底部设有外筒过流孔;所述沉淀区设有进水口;所述厌氧区设有多个水平设置的导流板;所述导流板将厌氧区分割成若干个串联水平流向的反应室。
所述MBR膜组设置在生物接触氧化区，所述MBR膜组底部设有曝气装置;所述抽吸泵通过管道连接MBR膜组的出水端，将MBR膜组处理完的水抽抽出。
进一步地，所述沉淀区中心设有中心筒，所述中心筒从上至下包括中心管、喇叭口、反射板;所述进水口与中心管上部相连。
进一步地，所述反应池为圆筒结构，反应池底部为倒圆锥形。
进一步地，所述反应池的上方设有格栅板。
进一步地，所述反应池底部设有支架。
本发明具有如下优点：
1、 取消了通常城镇污水处理所需的二沉池，占地面积小。
2、运行维护简单、处理效果稳定。
