申请日2017.12.27
公开(公告)日2018.06.08
IPC分类号C02F9/04
摘要
本发明公开了一种太阳能供电的污水处理设备，包括水过滤结构和太阳能供电机构，所述水过滤机构包括一级过滤箱、二级过滤箱、活性炭吸收塔、三级过滤箱以及储水箱;所述太阳能供电机构包括蓄电池组、太阳能控制器、太阳能电池板。本发明的有益效果为，提供了一种水过滤机构，利用该机构可以对废水进行过滤处理，然后再利用，另外，本申请使用太阳能供电，降低了用电成本。
权利要求书

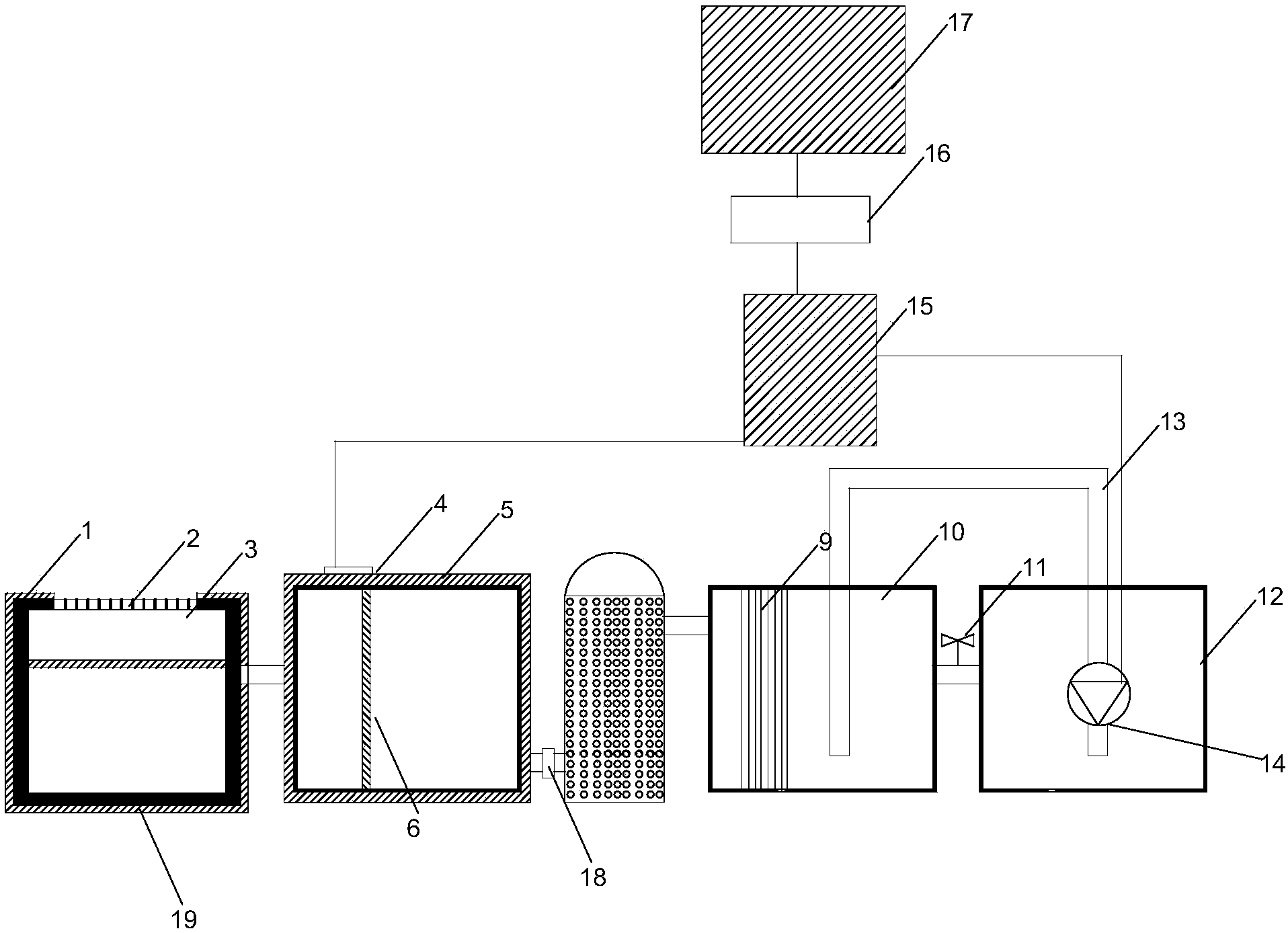

1.一种太阳能供电的污水处理设备，其特征在于，包括水过滤结构和太阳能供电机构，所述水过滤机构包括一级过滤箱、二级过滤箱、活性炭吸收塔、三级过滤箱以及储水箱，所述一级过滤箱设置在洗车房地面下端，其通过设置在顶端的格栅孔与外部连通，其内设置有过滤网，所述二级过滤箱内设置有油过滤层，所述活性炭吸收塔内装有活性炭，所述二级过滤箱通过设置有第二水泵的管道与所述活性炭吸收塔下部连接，所述三级过滤箱设置有超滤膜层，所述三级过滤箱通过设置有开关阀的管路与储水箱连接;所述太阳能供电机构包括蓄电池组、太阳能控制器、太阳能电池板，所述一级过滤箱、二级过滤箱外壁分别设置有第二保温腔和第一保温腔，所述第二保温腔和第一保温腔内安装有电加热棒，通过所述电加热棒给第二保温腔和第一保温腔内的水加热。
说明书
一种太阳能供电的污水处理设备
技术领域
本发明涉及能源环保技术领域，特别是涉及一种太阳能供电的污水处理设备。
背景技术
我国是一个干旱缺水严重的国家。我国的淡水资源总量为28000亿立方米，占全球水资源的6%，仅次于巴西、俄罗斯和加拿大，名列世界第四位。但是，我国的人均水资源量只有2300立方米，仅为世界平均水平的1/4，是全球人均水资源最贫乏的国家之一。然而，中国又是世界上用水量最多的国家。仅2002 年，全国淡水取用量达到5497亿立方米，大约占世界年取用量的13%。为解决水资源的短缺问题,在大力提倡节约用水,减少对水资源浪费的同时,应该采用可持续的水资源利用模式。例如要尽可能地利用雨水、沿海城市利用海水。同时进行废水的收集、处理和回用。
当前，随着家用轿车的普及，洗车成为了一个炙手可热的行业，洗车厂洗车后的废水经常直接排掉，这对水资源是极大的浪费，因此，有必要设置废水回收机构，在废水回收机构中的设备会使用电力驱动，电能使用较多，成本较高。
发明内容
本发明的目的是提供一种太阳能供电的污水处理设备，既可以回用废水，节约水资源，又能利用清洁能源，降低用电成本。
为实现本发明的目的，本发明提供了一种太阳能供电的污水处理设备，包括水过滤结构和太阳能供电机构，所述水过滤机构包括一级过滤箱、二级过滤箱、活性炭吸收塔、三级过滤箱以及储水箱，所述一级过滤箱设置在洗车房地面下端，其通过设置在顶端的格栅孔与外部连通，其内设置有过滤网，所述二级过滤箱内设置有油过滤层，所述活性炭吸收塔内装有活性炭，所述二级过滤箱通过设置有第二水泵的管道与所述活性炭吸收塔下部连接，所述三级过滤箱设置有超滤膜层，所述三级过滤箱通过设置有开关阀的管路与储水箱连接;所述太阳能供电机构包括蓄电池组、太阳能控制器、太阳能电池板，所述一级过滤箱、二级过滤箱外壁分别设置有第二保温腔和第一保温腔，所述第二保温腔和第一保温腔内安装有电加热棒，通过所述电加热棒给第二保温腔和第一保温腔内的水加热。
与现有技术相比，本发明的有益效果为，提供了一种水过滤机构，利用该机构可以对废水进行过滤处理，然后再利用，另外，本申请使用太阳能供电，降低了用电成本。
