申请日2017.12.27
公开(公告)日2018.06.08
IPC分类号B01D36/04
摘要
本发明公开了一种实现分类排放、处理效果好、集成度高的水处理设备浓水回收装置，包括装置外壳、水处理腔、存水腔;所述水处理腔包括连通使用的粗过滤腔和沉淀腔，所述粗过滤腔通过所述提升泵与外部污水池连通，所述沉淀腔置于所述粗过滤腔的工艺下游;所述存水腔包括相互分离的两部分，分别为第一存水腔和第二存水腔，所述第一存水腔与所述粗过滤腔连通，所述第二存水腔与所述沉淀腔连通;本发明提供的一种分类排放的水处理设备浓水回收装置，通过集成式的装置对污水进行处理，经过粗过滤和沉淀两个工序的污水能够满足不同排放要求的排放。
权利要求书

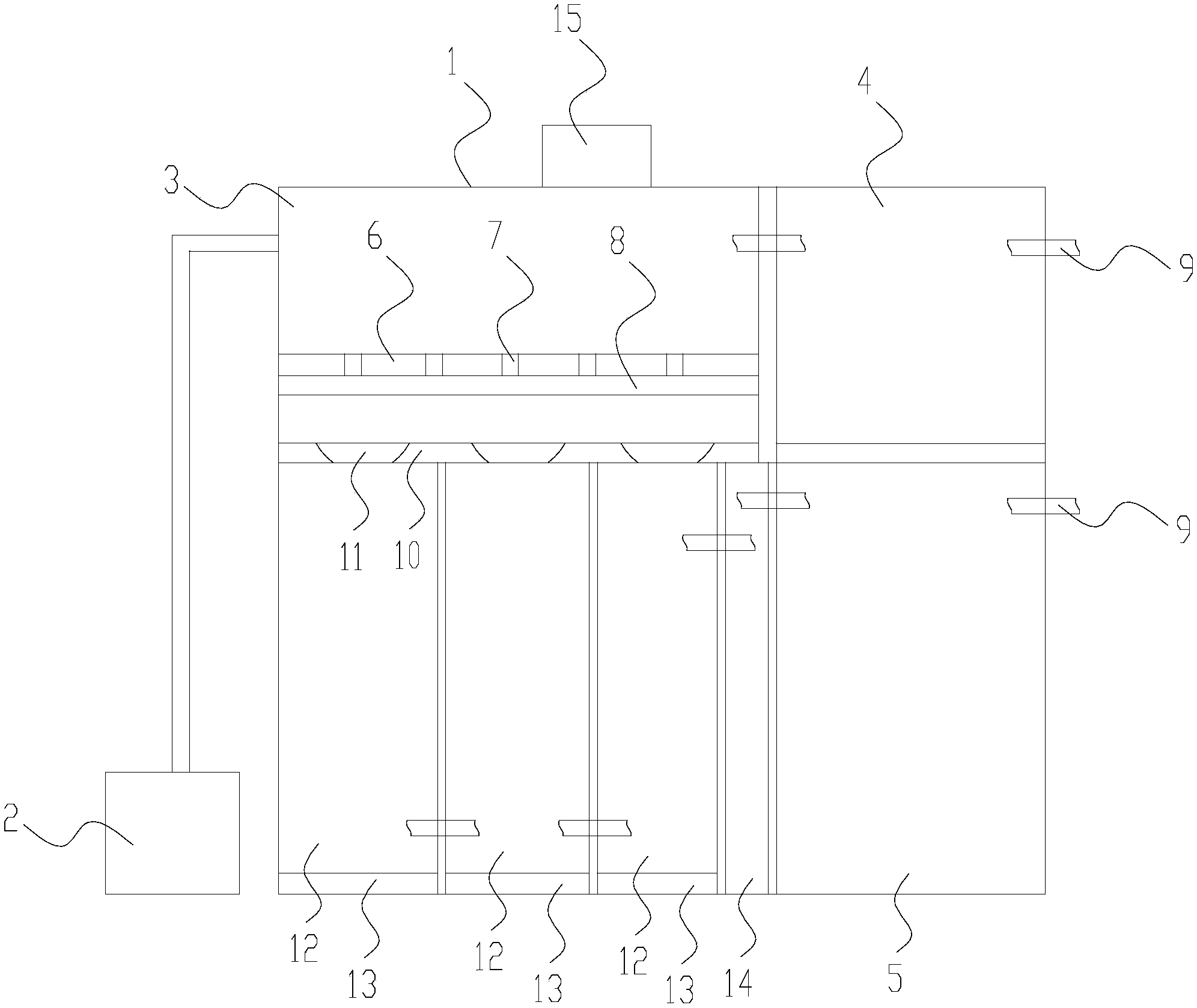

1.一种分类排放的水处理设备浓水回收装置，其特征在于，包括：
装置外壳(1)，所述装置外壳(1)预埋于地下、且所述装置外壳(1)的上部至少部分暴露于地上，该暴露于地上的装置外壳(1)的部分设置有端盖;
水处理腔、所述水处理腔形成于所述装置外壳(1)的内部，且所述水处理腔通过提升泵(2)与外部污水池连通;
存水腔，所述存水腔形成于所述装置外壳(1)的内部，并与所述水处理腔并排设置，且所述存水腔通过管路与所述水处理腔连通;
所述水处理腔包括连通使用的粗过滤腔(3)和沉淀腔(12)，所述粗过滤腔(3)通过所述提升泵(2)与外部污水池连通，所述沉淀腔(12)置于所述粗过滤腔(3)的工艺下游;
所述存水腔包括相互分离的两部分，分别为第一存水腔(4)和第二存水腔(5)，所述第一存水腔(4)与所述粗过滤腔(3)连通，所述第二存水腔(5)与所述沉淀腔(12)连通;
所述第一存水腔(4)和第二存水腔(5)均具有一出水口(9);
所述装置外壳(1)的上部集成有控制箱(15)，所述控制箱(15)控制所述装置外壳(1)内的各腔体的连通开启或关闭。
2.根据权利要求1所述的一种分类排放的水处理设备浓水回收装置，其特征在于，所述装置外壳(1)为一四边形箱体结构，所述粗过滤腔(3)形成于所述装置外壳(1)的一侧的上部，且所述粗过滤腔(3)的下部具有一能够拆卸的过滤板(6)，所述过滤板(6)上间隔开设有过滤孔(7)，所述提升泵(2)通过管路连通于所述粗过滤腔(3)的上部，并不断或间隔向所述粗过滤腔(3)内输送污水;
所述过滤板(6)的下方安装有布水板(10)，所述布水板(10)上开设有一个以上的布水孔(11)，所述过滤孔(7)渗出的污水经过所述布水孔(11)进入装置下方的所述沉淀腔(12)。
3.根据权利要求2所述的一种分类排放的水处理设备浓水回收装置，其特征在于，所述沉淀腔(12)的数量为三个，且所述布水板(10)上开设的布水孔(11)的数量为三个，每个所述布水孔(11)对应一个所述沉淀腔(12)，所述沉淀腔(12)的下部为污泥槽(13)，且所述污泥槽(13)的侧向或下部具有能够开启的盖体。
4.根据权利要求3所述的一种分类排放的水处理设备浓水回收装置，其特征在于，三个所述沉淀腔(12)的下部靠近所述污泥槽(13)的处置具有连通管，三个所述沉淀腔(12)通过所述连通管相互连通。
5.根据权利要求2所述的一种分类排放的水处理设备浓水回收装置，其特征在于，所述布水孔(11)呈圆弧状，且所述布水孔(11)的下端的直径小于所述布水孔(11)的上端的直径。
6.根据权利要求4所述的一种分类排放的水处理设备浓水回收装置，其特征在于，所述沉淀腔(12)和所述第二存水腔(5)之间设置有集水箱(14)，所述集水箱(14)与靠近所述第二存水腔(5)的所述沉淀腔(12)通过管路连通，且所述集水箱(14)与所述第二存水腔(5)连通，并将沉淀处理后的污水输送至第二存水腔(5)内。
7.根据权利要求6所述的一种分类排放的水处理设备浓水回收装置，其特征在于，所述集水箱(14)与所述沉淀腔(12)的连通部位位于上部。
8.根据权利要求6所述的一种分类排放的水处理设备浓水回收装置，其特征在于，所述集水箱(14)与所述第二存水腔(5)的连通部位位于上部。
9.根据权利要求1所述的一种分类排放的水处理设备浓水回收装置，其特征在于，所述第一存水腔(4)和所述第二存水腔(5)的出水口(1)均位于上部。
10.根据权利要求1所述的一种分类排放的水处理设备浓水回收装置，其特征在于，相邻腔体之间的连接管路上均具有调节阀，并将所述调节阀密封安装于所述管路上，所述调节阀受控于所述控制箱(15)内的控制器，所述调节阀控制管路的开关、并调节管路的流量。
说明书
一种分类排放的水处理设备浓水回收装置
技术领域
本发明涉及水处理、环保技术领域，尤其涉及一种分类排放处理后的污水的水处理设备浓水回收装置。
背景技术
现有技术中的生活污水、工业废水都需要经过处理，达到排放标准再向外排放、或者达到处理标准后向污水处理厂排放，其中，整个污水处理过程工艺复杂、周期长，而且一般能够集中处理污水的污水处理厂较为稀少，每个城市仅有一座或两座，随着生活拼着的提高，生活污水不断增多，这样也会加大污水处理厂的工作量，乃至让整个处理厂都超负荷工作，不利于污水的循环利用，让极大地缩短污水厂的设备寿命。
而随着科技的发展，现今存在能够预埋于地下、节约占地面积、并且集成度较高的污水(浓水)处理装置，该装置一般布设在小区、园林、公园等场所，并且根据该场所的污水量，一般设计为处理量为10T/D左右的规格的设备，这样，分区域的布设该装置能够极大地降低污水处理厂的工作量，也有利于污水的回收再利用。
公告号为CN202022803U，申请日为2011年03月04日公开的一篇名为《水处理工艺中浓水回收处理系统》介绍的一种处理生活污水、并达到回收标准的系统，其还是秉承了最原始的一整套处理系统，虽然适合污水处理厂使用，可以提高污水处理的效率和处理效果，但是并不适合现今快节奏的生活，无法做到将该系统挪用到小区、园林、公园等地点使用。
公告号为CN204508837U，申请日为2014年12月29日公开的一篇名为《一种水处理设备浓水回收装置》介绍了一种具有一定集成度的设备，但是经过研究发现，该装置结构较为简单，不能够深度处理污水，而且污水处理后的回收水无法做到分类排放，针对不同需求的用水场所无法满足要求。
发明内容
本发明的目的是提供一种实现分类排放、处理效果好、集成度高的水处理设备浓水回收装置。
为了实现上述目的，本发明提供如下技术方案：
本发明公开的一种分类排放的水处理设备浓水回收装置，包括：
装置外壳，所述装置外壳预埋于地下、且所述装置外壳的上部至少部分暴露于地上，该暴露于地上的装置外壳的部分设置有端盖;
水处理腔、所述水处理腔形成于所述装置外壳的内部，且所述水处理腔通过提升泵与外部污水池连通;
存水腔，所述存水腔形成于所述装置外壳的内部，并与所述水处理腔并排设置，且所述存水腔通过管路与所述水处理腔连通;
所述水处理腔包括连通使用的粗过滤腔和沉淀腔，所述粗过滤腔通过所述提升泵与外部污水池连通，所述沉淀腔置于所述粗过滤腔的工艺下游;
所述存水腔包括相互分离的两部分，分别为第一存水腔和第二存水腔，所述第一存水腔与所述粗过滤腔连通，所述第二存水腔与所述沉淀腔连通;
所述第一存水腔和第二存水腔均具有一出水口;
所述装置外壳的上部集成有控制箱，所述控制箱控制所述装置外壳内的各腔体的连通开启或关闭。
进一步的，所述装置外壳为一四边形箱体结构，所述粗过滤腔形成于所述装置外壳的一侧的上部，且所述粗过滤腔的下部具有一能够拆卸的过滤板，所述过滤板上间隔开设有过滤孔，所述提升泵通过管路连通于所述粗过滤腔的上部，并不断或间隔向所述粗过滤腔内输送污水;
所述过滤板的下方安装有布水板，所述布水板上开设有一个以上的布水孔，所述过滤孔渗出的污水经过所述布水孔进入装置下方的所述沉淀腔。
进一步的，所述沉淀腔的数量为三个，且所述布水板上开设的布水孔的数量为三个，每个所述布水孔对应一个所述沉淀腔，所述沉淀腔的下部为污泥槽，且所述污泥槽的侧向或下部具有能够开启的盖体。
进一步的，三个所述沉淀腔的下部靠近所述污泥槽的处置具有连通管，三个所述沉淀腔通过所述连通管相互连通。
进一步的，所述布水孔呈圆弧状，且所述布水孔的下端的直径小于所述布水孔的上端的直径。
进一步的，所述沉淀腔和所述第二存水腔之间设置有集水箱，所述集水箱与靠近所述第二存水腔的所述沉淀腔通过管路连通，且所述集水箱与所述第二存水腔连通，并将沉淀处理后的污水输送至第二存水腔内。
进一步的，所述集水箱与所述沉淀腔的连通部位位于上部。
进一步的，所述集水箱与所述第二存水腔的连通部位位于上部。
进一步的，所述第一存水腔和所述第二存水腔的出水口均位于上部。
进一步的，相邻腔体之间的连接管路上均具有调节阀，并将所述调节阀密封安装于所述管路上，所述调节阀受控于所述控制箱内的控制器，所述调节阀控制管路的开关、并调节管路的流量。
在上述技术方案中，本发明提供的一种分类排放的水处理设备浓水回收装置，通过集成式的装置对污水进行处理，经过粗过滤和沉淀两个工序的污水能够满足不同排放要求的排放，因此，本发明设计了两个用于存水并排水的存水腔，针对不同用水要求，选择性开启排放的管路，实现分类排放，处理效果也优于现有技术。
