申请日2017.12.27
公开(公告)日2018.07.27
IPC分类号F23G7/00; F23N3/00
摘要
本实用新型公开了一种枝状含油污泥阴燃气体分布器，包括固定装置，固定装置上设置有若干支气管，且所述支气管平行设置，还包括进气管，所述进气管与每根支气管均连通，且进气管与支气管相交的位置设置有支管接头，支气管通过支管接头与进气管相连通，支气管上设置有与其配个的密封滑道，密封滑道上设有若干出气孔。本实用新型结构简单，安装灵活方便，操作可靠，入口阻力小，整体气体均匀分布。
权利要求书

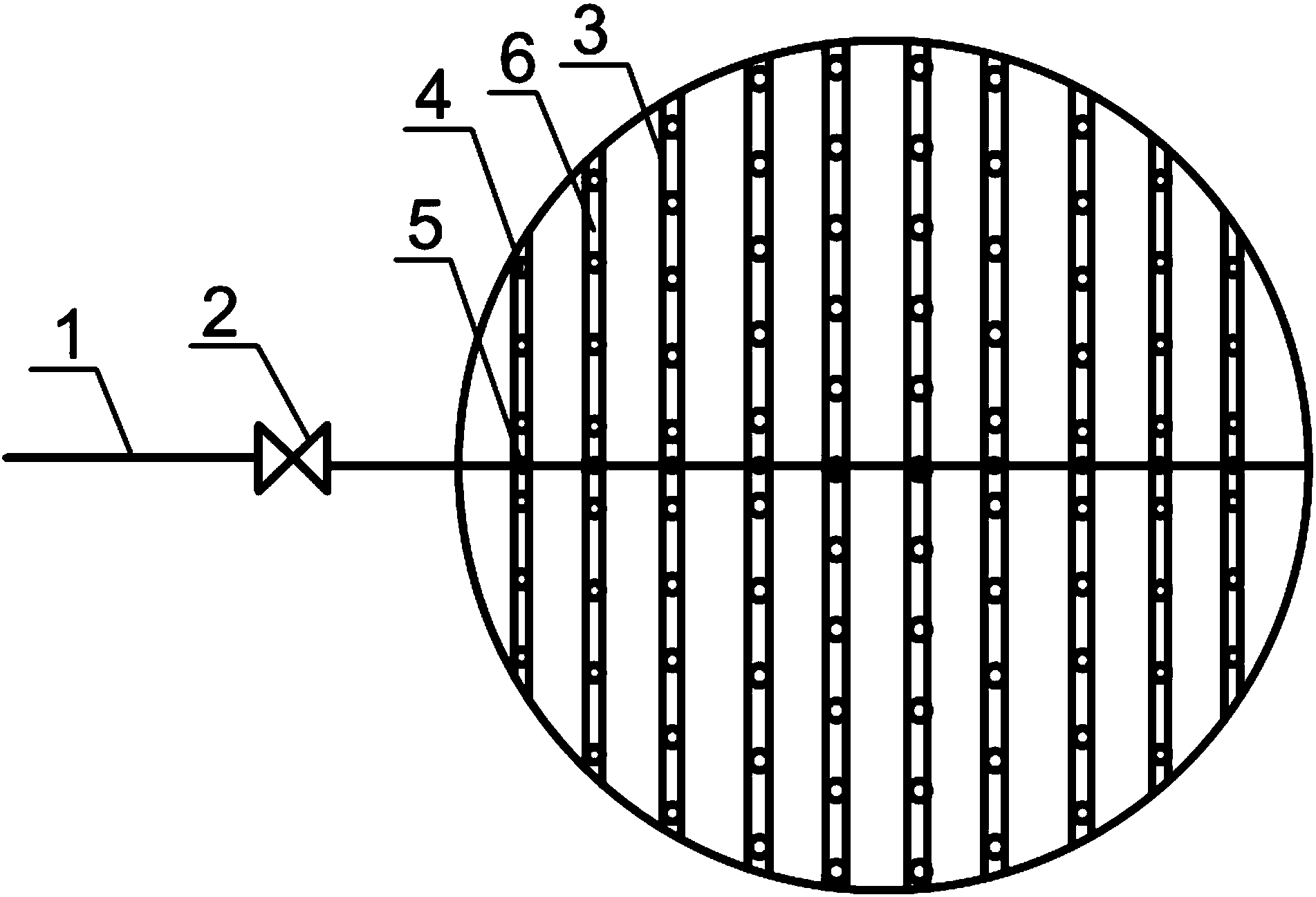

1.一种枝状含油污泥阴燃气体分布器，其特征在于，包括固定装置，固定装置上设置有若干支气管(3)，且所述支气管(3)平行设置，还包括进气管(1)，所述进气管(1)与每根支气管(3)均连通，且进气管(1)与支气管(3)相交的位置设置有支管接头(5)，支气管(3)通过支管接头(5)与进气管(1)相连通，支气管(3)上设置有与其配个的密封滑道(6)，密封滑道(6)上设有若干出气孔(4)。
2.根据权利要求1所述的一种枝状含油污泥阴燃气体分布器，其特征在于，所述进气管(1)与支气管(3)垂直。
3.根据权利要求1所述的一种枝状含油污泥阴燃气体分布器，其特征在于，所述进气管(1)与支气管(3)相交的点位于支气管(3)的中心。
4.根据权利要求1所述的一种枝状含油污泥阴燃气体分布器，其特征在于，进气管(1)上设有调节阀(2)。
5.根据权利要求1所述的一种枝状含油污泥阴燃气体分布器，其特征在于，所述固定装置为圆形。
6.根据权利要求1所述的一种枝状含油污泥阴燃气体分布器，其特征在于，所述支气管(3)均匀设置在固定装置上。
说明书
一种枝状含油污泥阴燃气体分布器
技术领域
本实用新型涉及气体分布器技术领域，具体涉及一种枝状含油污泥阴燃气体分布器。
背景技术
目前，工业生产中常用的气体分布器有以下几种类型：多孔直管式、直管挡板式、切向号角式、单切向环流式、双切向环流式、双列叶片式、带格栅的倾斜双列叶片式等。多孔直管式是目前炼油减压塔中最常用的一种形式，进气管延伸至塔中央，管下方开长条孔，气体从孔中喷出再折而向上，此时塔壁处气速较高，管上方有一旋涡，中心处风速向下，沿管长各孔风速增大，因管端封闭，此处孔速最大，气液集中于管端喷出，形成大量雾沫，又因气液分布不均，局部孔速甚高，阻力很大;直管挡板式是为了减小冲击而在直管中夹有向下的弧形挡板，气速分布与多孔直管相似，但若气液两相进料，液体在入口处下落较多;切向号角式是减压塔中常用的结构形式，其进气管切向进入塔内，管口有向下倾斜的号角形导流罩，气体混合物以高速切向进入渐扩的喇叭口，进入塔内后沿塔壁向下旋转至塔底再折而向上运动，塔中央有一向上的气旋，由于离心力的作用，雾沫夹带为零，阻力很小，但喇叭口的倾角要适当，否则液面将上移至进气口，使全塔发生震动;单切向环流式是一种最初由国外研发的气体分布器，该分布器切向进料，气液流体进入环形流道后，依次被弧形叶片导流向下，又折而向上流入套筒内，中心处气速较高，液体受离心力的作用沿塔壁流下，雾沫夹带几乎为零，分布器阻力较小，但入口管中高速两相流的阻力较大;双切向环流式气体分布器是一种由美国Gfitsch公司研制的较新型的分布器，最大可用于直径10.0m以上的塔中，该分布器物料以径向进入塔体并被导流板分成两股，分别沿内筒进入环形通道，依次被弧形叶片导向下方，然后折而向上，该分布器阻力较小，雾沫夹带也较小，气流分布较均匀;双列叶片式气体分布器结构上与Shell公司的产品Schoepentoeter类似，近年来一直被国内的设计者引用或改进，最大可用于直径10m以上的塔中，物料径向入塔，进口两侧有两列导流弧形叶片，其顶部、底部均封闭，气流沿两列叶片左右分开，冲向塔壁并折而向上，故两侧边壁气速较高，中间部分气流向下，有旋涡，其特点是先将气体沿水平方向分布然后向上流动，在塔内的占位较低;双切向环流气体分布器内则是气体先向下流动再折返向上，因此分布器下方需要一段空间以避免对塔釜液位的扰动，造成操作时液位计不稳定;带格栅的倾斜双列叶片式是对双列叶片式的改进，叶片与水平面有30°倾角，底部是敞开的，顶部交叉排列四层人字形格栅，加格栅层后风速分布改善，液沫被格栅层除去，阻力增加较大。
从上面的分析来看，为了改善阴燃炉内的含油污泥处理效果，改进气体分布器结构装置，使得气体分布均匀，进口阻力小，所占空间小，结构简单十分重要。
实用新型内容
为解决现有技术的问题，本实用新型提供了一种枝状含油污泥阴燃气体分布器，本实用新型结构简单，安装灵活方便，操作可靠，入口阻力小，整体气体均匀分布。
为达到上述目的，本实用新型采用如下技术方案：
一种枝状含油污泥阴燃气体分布器，包括固定装置，固定装置上设置有若干支气管，且所述支气管平行设置，还包括进气管，所述进气管与每根支气管均连通，且进气管与支气管相交的位置设置有支管接头，支气管通过支管接头与进气管相连通，支气管上设置有与其配个的密封滑道，密封滑道上设有若干出气孔。
进一步地，所述进气管与支气管垂直。
进一步地，所述进气管与支气管相交的点位于支气管的中心。
进一步地，进气管上设有调节阀。
进一步地，所述固定装置为圆形。
进一步地，所述支气管均匀设置在固定装置上。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型结构简单，安装灵活方便，操作可靠，入口阻力小，可实现气体均匀分布，且可节省大量人力、物力和财力，在使用时，能够通过进气管内壁阻力小，保温效果理想，减少了能量和热量的浪费，比较理想的传输加热气体;通过出气孔根据含油污泥各处的含油量滑移至合适位置，可高效率的处理含油污泥，避免多余能量和热量的浪费;通过密封滑道实现出气孔的自由滑动，且保证其他地方不漏气。
进一步地，调节阀可根据实际情况实时调节进气管道中的气体流量。
进一步地，通过设置进气管和支气管的连接方式，可以使进气更加均匀。
