公开(公告)日2018.08.10
IPC分类号C02F9/14
摘要
本实用新型提供一种太阳能微动力生活污水处置一体化设备。本实用新型包括动力装置、厌氧池、缺氧池、好氧池和沉淀池，厌氧池顶部设有废水进水管，该废水进水管下部支架上设有可移动式格栅槽，厌氧池与缺氧池通过底部的出水管连通，缺氧池与好氧池通过上部溢流孔连通，好氧池内设有悬浮球填料，其底部设有潜水曝气机，好氧池通过布水管与沉淀池连通，沉淀池内设有斜管填料，上部设有出水堰，出水堰的后端设有紫外消毒装置，经过沉淀池的水通过出水堰后经过紫外杀菌排出，保证出水的安全。本实用新型降低设备的能耗，保护环境，且好氧池采用悬浮球填料，便于曝气设备的更换，增加填料与废水的接触面积，实用性强。
权利要求书
1.一种太阳能微动力生活污水处置一体化设备，包括动力装置、厌氧池、缺氧池、好氧池和沉淀池，其特征在于：所述厌氧池顶部设有废水进水管，该废水进水管下部支架上设有可移动式格栅槽，厌氧池与缺氧池通过底部的出水管连通，缺氧池与好氧池通过上部溢流孔连通，好氧池内设有悬浮球填料，好氧池底部设有潜水曝气机，好氧池通过布水管与沉淀池连通，沉淀池内设有斜管填料，上部设有出水堰，出水堰的后端设有紫外消毒装置，经过沉淀池的水通过出水堰后经过紫外杀菌排出。
2.根据权利要求1所述的太阳能微动力生活污水处置一体化设备，其特征在于：所述格栅槽包括凹形滤网，所述进水管延伸至该格栅槽内。
3.根据权利要求1所述的太阳能微动力生活污水处置一体化设备，其特征在于：所述出水管和溢流孔均设有20目的筛网。
4.根据权利要求1所述的太阳能微动力生活污水处置一体化设备，其特征在于：所述厌氧池、缺氧池、好氧池和沉淀池顶部均设有人孔。
5.根据权利要求1所述的太阳能微动力生活污水处置一体化设备，其特征在于：所述悬浮球填料为悬浮的多面空心球。
6.根据权利要求1所述的太阳能微动力生活污水处置一体化设备，其特征在于：所述缺氧池与沉淀池还连通有污泥回流管，该污泥回流管上设有回流阀和排泥阀。
7.根据权利要求5所述的太阳能微动力生活污水处置一体化设备，其特征在于：所述多面空心球的直径为100mm。
8.根据权利要求1所述的太阳能微动力生活污水处置一体化设备，其特征在于：所述动力装置为太阳能极板供电。
说明书
一种太阳能微动力生活污水处置一体化设备
技术领域
本实用新型涉及一种太阳能微动力生活污水处置一体化设备。
背景技术
现有的生活污水处理一体化设备依赖外部供电，增加了用电负担。且好氧部分多采用“下进水、上出水，中间填料层”的结构，其中填料层多为固定填料，为了方便曝气设备的更换，好氧池体内部必有部分区域不能设置填料层，这样不仅减少了填料的利用率，还降低了废水的处理效果。
发明内容
本实用新型的目的是提供一种太阳能微动力生活污水处置一体化设备，以克服上述不足。

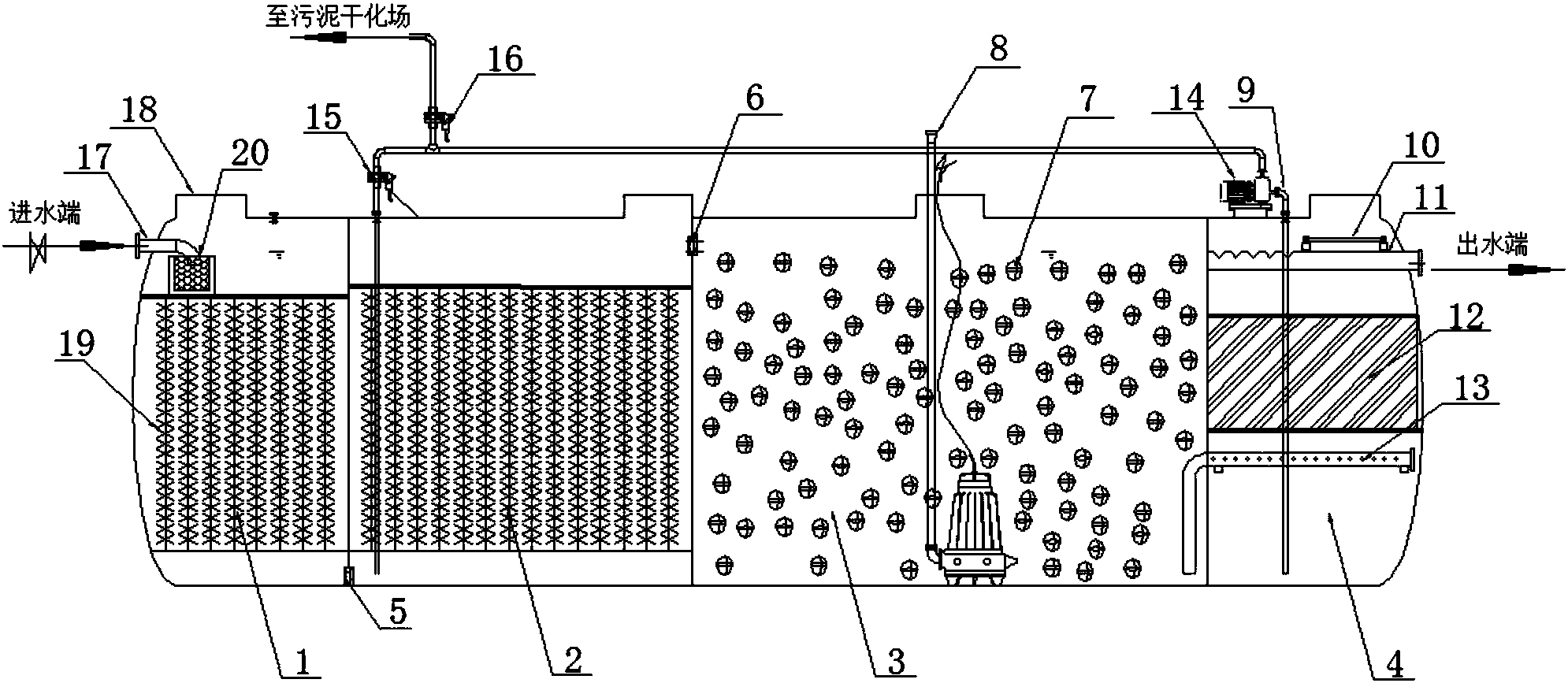

为实现上述目的，本实用新型的技术解决方案是：一种太阳能微动力生活污水处置一体化设备，包括动力装置、厌氧池、缺氧池、好氧池和沉淀池，所述厌氧池顶部设有废水进水管，该废水进水管下部支架上设有可移动式格栅槽，厌氧池与缺氧池通过底部的出水管连通，缺氧池与好氧池通过上部溢流孔连通，好氧池内设有悬浮球填料，好氧池底部设有潜水曝气机，好氧池通过布水管与沉淀池连通，沉淀池内设有斜管填料，上部设有出水堰，出水堰的后端设有紫外消毒装置，经过沉淀池的水通过出水堰后经过紫外杀菌排出。
所述格栅槽包括凹形滤网，所述进水管延伸至该格栅槽内。
所述出水管和溢流孔均设有20目的筛网。
所述厌氧池、缺氧池、好氧池和沉淀池顶部均设有人孔。
所述悬浮球填料为悬浮的多面空心球。
所述缺氧池与沉淀池还连通有污泥回流管，该污泥回流管上设有回流阀和排泥阀。
所述多面空心球的直径为100mm。
本实用新型的有益效果是：
1、好氧池填料采用悬浮球填料，非固定方式，不仅便于曝气设备的更换，且可增加填料与废水的接触面积;
2、本设备设计了一个格栅槽，格栅槽为可移动式凹槽型，置于进水管下部的条形支架上，设备顶部设有人孔，当槽内大块垃圾堆积较多需要清理时，直接从人孔用吊装设备更换格栅槽，减少了常规格栅槽的清掏工作，便于更换，也保障了设备的持续正常运行;
3、本设备在最后出水处加设紫外消毒灯对出水进行初步消毒杀菌，保证了出水的安全;
4、本设备采用以太阳能极板供电为主，市政供电为辅的供电模式，在阳光充足的夏季，通过太阳能极板转换的多余电能可反馈给市政电网，阳光不足的梅雨季节，以太阳能极板转换的电能为主，辅以市政供电保证设备的运行，一方面保证了设备的运行，另一方面降低了设备的能耗，保护环境。
