申请日2017.12.27
公开(公告)日2018.08.03
IPC分类号C02F3/32; C02F101/16; C02F101/10
摘要
本实用新型涉及污水处理技术领域，具体是一种用于污水深度处理的微藻反应器，包括污水调节池、微藻处理池和控制器，所述污水调节池和所述微藻处理池之间通过连接管道连接，所述连接管道上设有水泵，所述污水调节池包括第一池体和检测装置，所述检测装置设置于所述第一池体上，所述微藻处理池包括第二池体、微藻和元素检测传感器，所述微藻放置于所述第二池体内，所述元素检测传感器安装于所述第二池体上，所述水泵、所述检测装置和所述元素检测传感器均通过电线连接于所述控制器。本实用新型通过微藻深度处理水中氮磷同时固定CO2，无污泥处置问题，无二次污染。
权利要求书

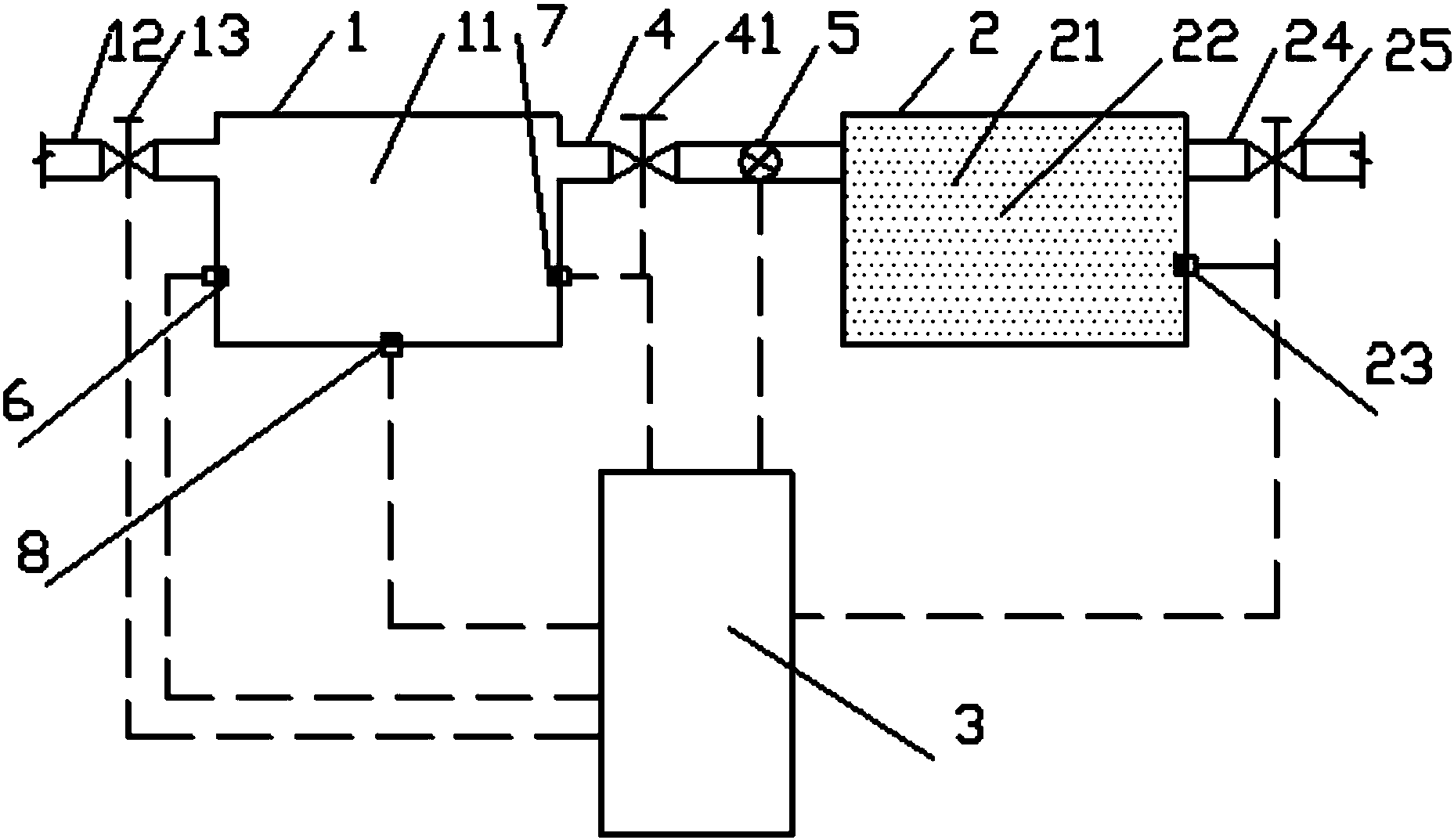

1.一种用于污水深度处理的微藻反应器，其特征在于，包括污水调节池(1)、微藻处理池(2)和控制器(3)，所述污水调节池(1)和所述微藻处理池(2)之间通过连接管道(4)连接，所述连接管道(4)上设有水泵(5)，所述污水调节池(1)包括第一池体(11)和检测装置，所述检测装置设置于所述第一池体(11)上，所述微藻处理池(2)包括第二池体(21)、微藻(22)和元素检测传感器(23)，所述微藻(22)放置于所述第二池体(21)内，所述元素检测传感器(23)安装于所述第二池体(21)上，所述水泵(5)、所述检测装置和所述元素检测传感器(23)均通过电线连接于所述控制器(3)上。
2.根据权利要求1所述的一种用于污水深度处理的微藻反应器，其特征在于，所述检测装置包括温度计(6)、pH计(7)和电导率传感器(8)，所述温度计(6)、所述pH计(7)和所述电导率传感器(8)均通过电线连接于所述控制器(3)上。
3.根据权利要求1所述的一种用于污水深度处理的微藻反应器，其特征在于，所述第一池体(11)上还设有进水管道(12)。
4.根据权利要求3所述的一种用于污水深度处理的微藻反应器，其特征在于，所述进水管道(12)上设有第一电磁阀(13)，所述第一电磁阀(13)通过电线连接于所述控制器(3)上。
5.根据权利要求1所述的一种用于污水深度处理的微藻反应器，其特征在于，所述连接管道(4)上设有第二电磁阀(41)，所述第二电磁阀(41)通过电线连接于所述控制器(3)上。
6.根据权利要求1所述的一种用于污水深度处理的微藻反应器，其特征在于，所述第二池体(21)上还设有出水管道(24)，所述出水管道(24)上设有第三电磁阀(25)，所述第三电磁阀(25)通过电线连接于所述控制器(3)上。
说明书
一种用于污水深度处理的微藻反应器
技术领域
本实用新型涉及污水处理技术领域，具体是一种用于污水深度处理的微藻反应器。
背景技术
水资源危机是21世纪人类面临的最大挑战之一。随着人类经济活动的发展，氮磷等营养物质大量排入水体，引起水体富营养化，导致藻类异常繁殖和水质恶化。与此同时，全球40%的国家与地区面临着缺水问题，水资源的可持续利用迫在眉睫。利用再生水作为城市第二水源为解决城市水资源的紧缺问题提供了一条新途径，但再生水中较高含量的氮磷容易引起浅水型景观水体的富营养化，影响再生水的景观利用。因此，开发高效、低成本的水质深度净化技术，是解决当前水资源危机的重要手段之一。
目前污水氮磷处理方法主要有物理化学法和生物法。物理化学法处理费用较高，且易产生二次污染，越来越多的学者关注生物处理法。废水二级处理出水的进一步脱氮除磷是国内外研究的难题和热点。传统的生化二级处理除磷工艺使大量的磷从污水转移至剩余污泥中，从根本上看，仍然不能消除磷对生态环境的影响，同时还对废水中的有机物去除会留有残余。藻类是自养型生物，其生长对废水中的营养要求较低。藻细胞以光能作为能源，利用氮、磷等营养物质合成复杂的有机质。因此，选用微藻作为反应器可降低水体中的氮、磷含量。
实用新型内容
本实用新型所要解决的技术问题在于克服现有技术的不足，提供了一种用于污水深度处理的微藻反应器，通过微藻深度处理水中氮磷同时固定CO2，无污泥处置问题，无二次污染。
为解决以上技术问题，本实用新型现提出以下技术方案：一种用于污水深度处理的微藻反应器，包括污水调节池、微藻处理池和控制器，所述污水调节池和所述微藻处理池之间通过连接管道连接，所述连接管道上设有水泵，所述污水调节池包括第一池体和检测装置，所述检测装置设置于所述第一池体上，所述微藻处理池包括第二池体、微藻和元素检测传感器，所述微藻放置于所述第二池体内，所述元素检测传感器安装于所述第二池体上，所述水泵、所述检测装置和所述元素检测传感器均通过电线连接于所述控制器。
进一步的，所述检测装置包括温度计、PH计和电导率传感器，所述温度计、所述PH计和所述电导率传感器均通过电线连接于所述控制器。
进一步的，所述第一池体上还设有进水管道。
进一步的，所述进水管道上设有第一电磁阀，所述第一电磁阀通过电线连接于所述控制器。
进一步的，所述连接管道上设有第二电磁阀，所述第二电磁阀通过电线连接于所述控制器。
进一步的，所述第二池体上还设有出水管道，所述出水管道上设有第三电磁阀，所述第三电磁阀通过电线连接于所述控制器。
与现有技术相比较，本实用新型的有益效果在于：
1、本实用新型可用于深度处理水中氮磷同时固定CO2，无污泥处置问题，无二次污染;
2、污水进入微藻处理后，微藻吸收污水中的氮、磷元素，并将它转化为自身的营养物质，同时吸收空气中的CO2，检测池内安装传感器对污水进行检测，可实现自动控制功能;
3、本实用新型的技术方案清洁无污染，有助于实现能源的可持续发展。
