申请日2017.12.27
公开(公告)日2018.08.03
IPC分类号C02F3/24; C02F7/00
摘要
本实用新型公开了一种适用于高原山区生活污水处理的跌水曝气设备，包括圆柱塔、流道和蓄水池，所述的流道设置于圆柱塔内，其从圆柱塔顶部螺旋向下延伸至圆柱塔的底部，所述的流道围绕贯道呈阶梯向下螺旋延伸，其包括多个阶梯，阶梯的上端面设置有突出阶梯的水帘板。本实用新型具有如下优点：本装置设置高塔，高塔内部设置螺旋而下的流道，污水在流道中流动，流道上设置台阶，污水从台阶上的水帘板处下落，形成瀑布，瀑布后方会形成压差，使得吹气孔向外端吸入空气，而污水接触到吹气孔中吸入的空气形成曝气，这样曝气过程封闭，而空气还会因为螺旋力，会被向下吸去，最终在下方将臭气排出，对上端的居住民无影响。
权利要求书

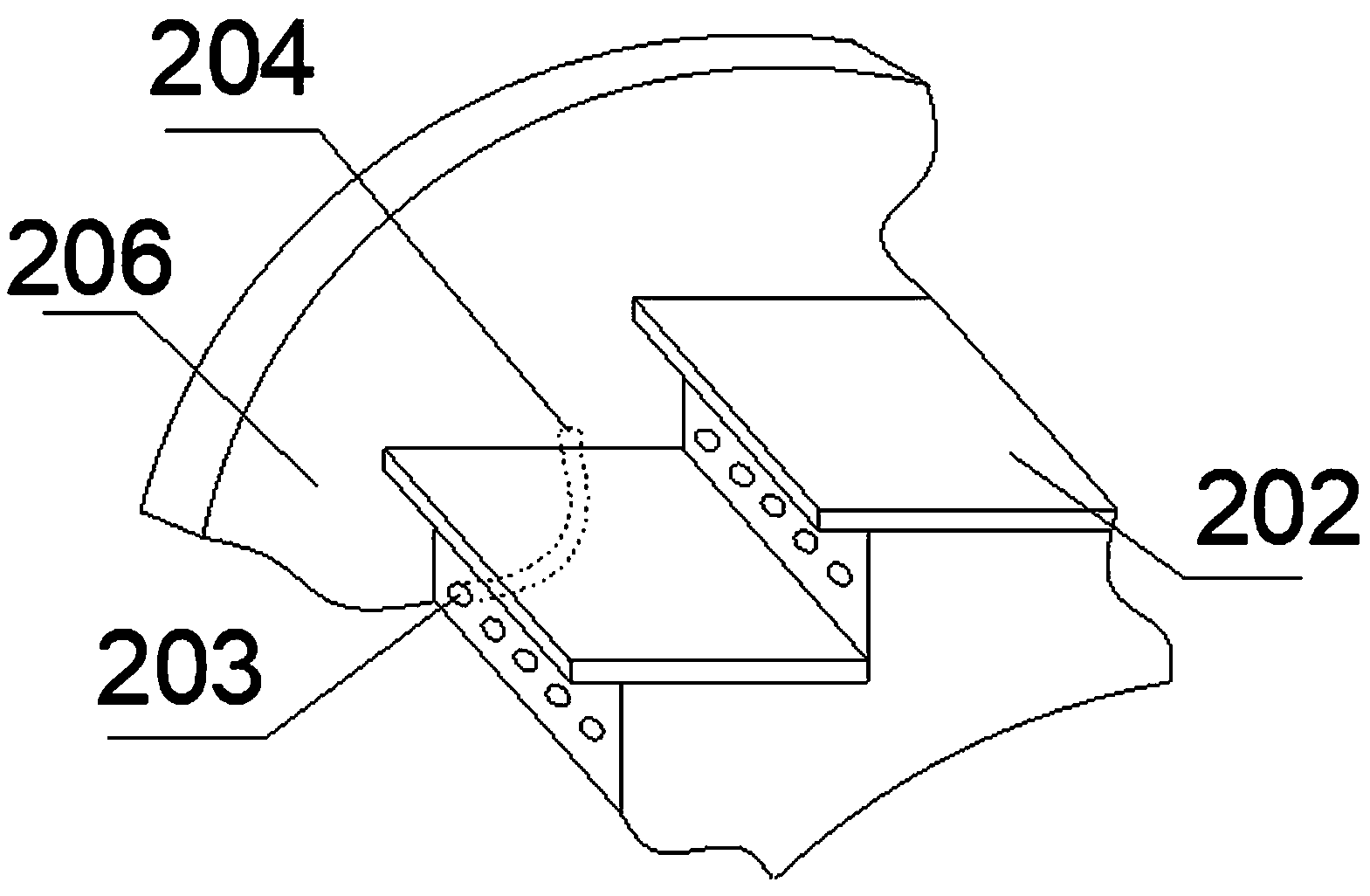

1.一种适用于高原山区生活污水处理的跌水曝气设备，其特征在于，包括圆柱塔(1)、流道(2)和蓄水池(3)，所述的流道(2)设置于圆柱塔(1)内，其从圆柱塔(1)顶部螺旋向下延伸至圆柱塔(1)的底部，圆柱塔(1)的上端侧壁上设置进水口(101)，下端侧壁上设置出水口(102)，所述的进水口(101)和出水口(102)的位置与流道(2)匹配，且进水口(101)连通道流道(2)的入口，出水口(102)一端连通道流道(2)的出口，另一端连通道蓄水池(3)，所述的流道(2)围绕贯道(4)呈阶梯向下螺旋延伸，其包括多个阶梯(201)，阶梯(201)的上端面设置有突出阶梯(201)的水帘板(202)，阶梯(201)的侧壁设置有吹气孔(203)，所述的吹气孔(203)通过管道连通到外部，且吹气孔(203)的水平高度高于管道位于外部的管口(204)。
2.如权利要求1所述的跌水曝气设备，其特征在于，所述的圆柱塔(1)的上端设置有通气孔(103)，所述的通气孔(103)连通贯道(4)。
3.如权利要求1所述的跌水曝气设备，其特征在于，所述的进水口(101)处设置有封闭门(104)。
4.如权利要求2所述的跌水曝气设备，其特征在于，所述的通气孔(103)处设置有密闭门(105)。
5.如权利要求4所述的跌水曝气设备，其特征在于，所述的密闭门(105)通过气缸(106)控制开启和关闭。
6.如权利要求1所述的跌水曝气设备，其特征在于，所述的管口(204)上连接有气泵(5)。
7.如权利要求6所述的跌水曝气设备，其特征在于，所述的水帘板(202)上间隔设置有纵向的流水槽(207)。
说明书
一种适用于高原山区生活污水处理的跌水曝气设备
技术领域
本实用新型涉及污水处理领域，具体涉及一种适用于高原山区生活污水处理的跌水曝气设备。
背景技术
城市污水处理工艺一般根据城市污水的利用或排放去向并考虑水体的自然净化能力，确定污水的处理程度及相应的处理工艺。处理后的污水，无论用于工业、农业或是回灌补充地下水，都必须符合国家颁发的有关水质标准。
现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理工艺。污水一级处理应用物理方法，如筛滤、沉淀等去除污水中不溶解的悬浮固体和漂浮物质。污水二级处理主要是应用生物处理方法，即通过微生物的代谢作用进行物质转化的过程，将污水中的各种复杂的有机物氧化降解为简单的物质。生物处理对污水水质、水温、水中的溶氧量、pH值等有一定的要求。污水三级处理是在一、二级处理的基础上，应用混凝、过滤、离子交换、反渗透等物理、化学方法去除污水中难溶解的有机物、磷、氮等营养性物质。污水中的污染物组成非常复杂，常常需要以上几种方法组合，才能达到处理要求。
污水一级处理为预处理，二级处理为主体，处理后的污水一般能达到排放标准。三级处理为深度处理，出水水质较好，甚至能达到饮用水质标准，但处理费用高，除在一些极度缺水的国家和地区外，应用较少。目前我国许多城市正在筹建和扩建污水二级处理厂，以解决日益严重的水污染问题。
污水进行二级处理时，微生物进行代谢中，需要大量的氧气，这样就涉及到曝气，使得污水获得溶解氧，而曝气包括了跌水曝气和气泡曝气，现有高原和山区都采用跌水曝气方式，主要是利用落差的地势，污水自然下落，进行曝气，但是现有的设备具有以下缺陷：
(1)污水跌水曝气过程中暴露在外端，污水散发出的臭气影响到居住民;
(2)污水跌水中接触空气少，曝气效果差。
实用新型内容
本实用新型的目的在于提供一种适用于高原山区生活污水处理的跌水曝气设备，用以解决现有跌水曝气设备曝气效果差，散发出大量臭气影响大的缺陷。
为实现上述目的，本实用新型的技术方案为适用于高原山区生活污水处理的跌水曝气设备，包括圆柱塔、流道和蓄水池，所述的流道设置于圆柱塔内，其从圆柱塔顶部螺旋向下延伸至圆柱塔的底部，圆柱塔的上端侧壁上设置进水口，下端侧壁上设置出水口，所述的进水口和出水口的位置与流道匹配，且进水口连通道流道的入口，出水口一端连通道流道的出口，另一端连通道蓄水池，所述的流道围绕贯道呈阶梯向下螺旋延伸，其包括多个阶梯，阶梯的上端面设置有突出阶梯的水帘板，阶梯的侧壁设置有吹气孔，所述的吹气孔通过管道连通到外部，且吹气孔的水平高度高于管道位于外部的管口。
进一步，所述的圆柱塔的上端设置有通气孔，所述的通气孔连通贯道。
进一步，所述的进水口处设置有封闭门。
进一步，所述的通气孔处设置有密闭门。
进一步，所述的密闭门通过气缸控制开启和关闭。
进一步，所述的管口上连接有气泵。
进一步，所述的水帘板上间隔设置有纵向的流水槽。
本实用新型具有如下优点：
(1)本装置设置高塔，高塔内部设置螺旋而下的流道，污水在流道中流动，流道上设置台阶，污水从台阶上的水帘板处下落，形成瀑布，瀑布后方会形成压差，使得吹气孔向外端吸入空气，而污水接触到吹气孔中吸入的空气形成曝气，这样曝气过程封闭，而空气还会因为螺旋力，会被向下吸去，最终在下方将臭气排出，对上端的居住民无影响;
(2)圆柱塔的上方设置通气孔，会因为螺旋力吸入空气，对曝气产生一定的效果，而且不会有臭气从通气孔散发出来;
(3)吹气孔处设置气泵从外部抽取空气，将空气吹向污水，使得曝气效果更佳。
