申请日1992.01.31
公开(公告)日1996.02.28
IPC分类号C02F1/24; B01D21/28; C02F1/52
摘要
一种地表水处理池，是将原有的气浮池和沉降池融合成一个处理池，根据水质变化交替使用气浮和沉降两种方法处理地表水，并且所给出的处理池的体积只相当于原有的一种方法的一个处理池的体积，同时，安装于池中的各处理设置也与原有的气浮池和沉降池相同。本发明的核心在于无论是气浮分离，还是沉降分离，都是在同一位置即装有斜管或斜板的位置上进行的，此外，为了提高水处理的效果，在处理池中增设了曝气磁盘和装有聚丙烯塑料环的填料槽。本发明所取得的效果是节省大量建池投资，并提高了水的处理质量。
権利要求書

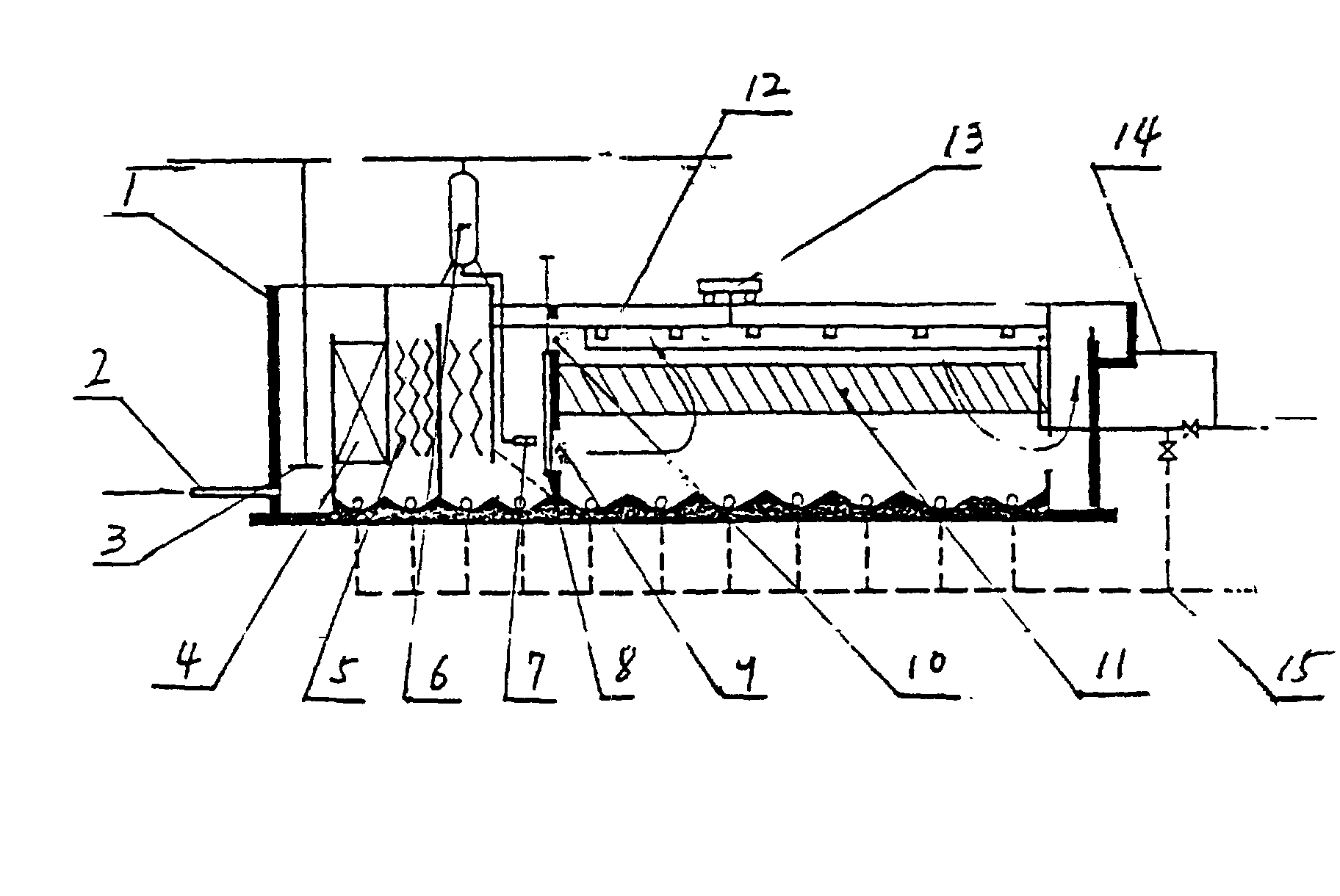

1、一种地表水处理池，包括池体(1)、进水口(2)、折 板(5)、溶气罐(6)、释放器(7)、闸板或花墙(8、16)、斜管 或斜板(11、17)、刮沫机(13)、刮泥机(18)、出水口(14)，其 特征在于：在反应池和分离池之间设有可以改变水从上或下 进入分离池的闸板(8)，在反应池的初始段设有用导管和气 罐相通的曝气磁盘(3)，在反应池中段有装载填料的由隔墙 和网底构成的填料槽(4)。
说明书
一种地表水处理池
本发明属于分离技术领域，更具体地说是采用一般物理和 化学方法处理地表水技术。
已有的地表水除浊处理有两种形式的处理池，即气浮法的 气浮池和沉降法的沉降池。气浮池适用于低温(15℃以下)、低 浊(100度以下)或澡类大量繁殖的水体。这是由于所形成的絮 体密度较小，并附着气泡，在水中易升不易降的缘故。沉降池 适用于高温、高浊的水体，此时形成的絮体密度大、易沉不易 升。气浮池和沉降池在结构上的共同点是：都有一个溶水和安 装处理设备的池体，整个池体都由隔板或花墙分成两部分，即 絮凝反应池和水、絮体分离池。反应池的结构基本相同，所不 同的主要是水与絮体分离的分离池。气浮池是在上部清泥。刮 沫机以下的分离池除了水以外是空池;而沉降池在池底清泥， 而且在池中安装有斜板或斜管，两种处理池的分离池部分又都 占整个处理池的绝大部分。也就是说，两种处理池有区别的地 方几乎占整个池体，所以造成两种处理池的分别设立。对某一 具体的水源的水体是随着季节的不同有明显变化的，在冬夏温 差变化比较大的地方，如我国的北方，在方法上比较合理的是 气浮池和沉降池交替使用，即夏季用沉降池，冬季用气浮池。 这种用两个池子交替使用的办法虽然适应了水质条件，但造成 一个处理池的闲置。而且这种处理池都是体积巨大、投资数额 高，因而两个池子交替使用经济上不合理。有的地方觉得建两 套池子浪费投资，便采用修建一个加大一些的池子，采用多投 絮凝剂和增加分离时间来解决处理方法与水质条件的不适应， 整年使用一种池型来处理地表水，这种办法在经济上显然也是 不合理的。本领域内技术人员，都觉得最理想的是用一个池子 根据水质条件变换使用气浮和沉降两种方法来处理地表水。在 相邻的工业及生活污水的处理技术中，已有将气浮装置和沉降 装置安装在一个容器或池子中的形式，使被处理的水经气浮、 沉降两种方法分步处理，如原苏联专利技术SU1139709、 SU1397412、SU1446113所记载的内容。但这种在一个池子所进 行的两种方法，在设备结构上实质上是一种叠加，因为每种方 法的各个步骤都是分别在各自的空间独立完成的，如占据处理 池绝大部分空间的絮体和水的分离部分，给出的对比文献都是 气浮分离在没有任何装置的空间位置，沉降分离在另一处装有 斜板或斜管的空间位置，这种结构如果转用于地表水处理技术 之上，就需建一个体积接近于分建两种池子之和的处理池。这 在本质上又回到建两套池子的老路之上。而且由于地表水的水 质在温度、杂质、成分等方面随季节变化很大，远不如工业及 生活污水那样稳定，两种方法同时并用处理地表水无论冬、 夏，其中必有一种方法因不适应该季节的水质而处于低效状 态。因而这种合并在地表水处理中是没有多大意义的。
本发明的目的是给出一种可以交替使用气浮和沉降两种方 法的地表水处理池，并且使处理池的体积接近于原有的单一方 法的一个处理池的池体体积，池中所采用的设备也基本上相同 于两种处理池分建时的设备。
本发明的技术构成为，有一个容水和安装处理设备的池 体，池体入水端设入水口，在离入水口约占池长三分之一处设 一过水闸板或花墙，将整个处理池分成入水端的反应池和出水 端的分离池，在反应池中同已有技术的形式安装折板和气浮法 所需的溶气罐及释放器，在分离池上面安装气浮法需要的除沫 槽和刮沫机，在分离池中上部安装斜管或斜板，在整个处理池 底部安装沉降法需要的刮泥机。
以上即本发明的地表水处理池基本技术内容。
采用本发明的积极效果是，将原有的气浮和沉降两种地表 水处理池融合成一个可以交替使用气浮和沉降方法的处理池， 本发明的核心所在就是用沉降法时絮体和水的分离过程和用气 浮法絮体与水的分离过程都是在同一位置，即装有斜板或斜管 的位置上进行，打破了气浮分离池中不能有斜板或斜管等装置 的惯例。实践证明，分离池中斜管或斜板的存在比空池更有利 于气浮，因此使得这种处理池的池体只相当于原有的一种方法 的一个处理池，池中的各处理装置也基本上没有增加，由此带 来了即可按水质条件交替使用相应的处理办法，又少建一个占 投资绝大部分的池体，也比两种处理池简单的，不减少体积的 合并减少近半池体。
为了使本发明对地表水处理效果高于已有技术，在本发明 的反应池中增设了一组曝气磁盘和以聚丙烯塑料环为填料的填 料槽。
增设这两种装置的效果是：曝气可以改善絮凝，填料槽的 作用是获得巨大的接触表面积和形成近壁水流，提高速度梯度 发挥微旋涡高效水力功能，从而可节省30%的絮凝剂及提高除 色效果。
