申请日1992.01.18
公开(公告)日1996.03.06
IPC分类号C02F9/00; C02F3/10; C08J11/06; C02F1/44
摘要
一种上浆废水综合治理新方法。从含有2～3g/l聚乙烯醇(PVA)的上浆废水中回收聚乙烯醇做粘合剂，使废水CODcr由3000～6000mg/l降至150mg/l以下，符合排放标准。本发明包括以下步骤：(1)超滤，(2)盐析，(3)生物接触氧化。本方法设备简单，方法易行，特别适用于棉纺织厂上浆废水处理及印染厂退浆废水处理。
権利要求書
1.一种采用超滤和盐析法分离回收聚乙烯醇的上浆废水综合治理新方法，本 发明的特征在于它包括以下步骤：
a)该上浆废水经分子截留量为1～5万的聚砜膜超滤，在1～3kg/cm2的渗透、 压力下，分离成聚乙烯醇浓度为12～15g/l的浓液和聚乙烯醇浓度为0.1～0.12 g/l的淡液;
b)将步骤a).得到的浓液加热到44～52℃，调节PH值至8.5～9.5，于搅拌下 先后加入胶凝剂硼砂和盐析剂硫酸钠，硼砂的加入量为0.8～1.6g/l，硫酸钠的 加入量为10～18g/l，反应10～20分钟进行盐析，然后搅拌、粉碎、脱水，得到聚合 度为1700、浓度为30g/l的聚乙烯醇凝胶体和聚乙烯醇浓度为1150～1200mg/l的 析出液;
c)由步骤a)得到的淡液和由步骤b)得到的析出液以大于5∶1的体积比混合， 进入生物接触氧化池代谢，处理后的水排入水体。
2.根据权利要求1所述的方法，其中在步骤a)中，超滤的工艺条件是聚砜膜的 分子截留量为5万，渗透压力为1.5kg/cm2。
3.根据权利要求1所述的方法，其中在步骤b)中，盐析的工艺条件是反应温度 48℃，溶液PH值为9，胶凝剂硼砂加入量为1.4g/l，盐析剂硫酸钠加入量为14g/l。
4.根据权利要求1所述的方法，其中在步骤c)中，生物接触氧化池的生物床采 用由未牵伸涤纶丝与半软性填料组成的复合填料。
说明书
上浆废水综合治理新方法
本发明是一种上浆废水综合治理新方法。适用于处理棉纺织厂排出的上浆 废水，并从中回收聚乙烯醇(PVA)。
上浆是棉纺织生产厂为防止纱绒起毛，减少断头，便于织造而采用的一道工 序。浆纱的原料，以前采用天然原料淀粉，为了节约粮食，国内改用混合浆料，以 高分子原料PVA为主，配用羧甲基纤维素(CMC)、淀粉。上浆废水污染严重，CODcr 一般在3000～6000mg/l(甚至高达10000mg/l)，任何单项技术均难以一次处理达 标。
国内湖南湘潭印染厂引进美国ABCOR超滤设备，退浆废水经超滤浓缩分离 PVA回用于生产或试做涂料、粘合剂，淡液的CODcr为400mg/l左右，不能达到排放 标准。北京印染厂用盐析方法浓缩分离退浆废水中的PVA，制造粘合剂，析出液再 与印染废水混合进行处理。由于我国浆料是混合浆料，浓缩液中混有淀粉，回用 坯布色泽略暗且易发酵有异味，实际难以回用，而PVA的回收也存在浓度等问题， 故至今尚无处理上浆废水的理想方法。而国外浆料以PVA为主，用超滤法回收后 利用的可能性较大。
本发明的目的在于研究出一种行之有效的废水处理方法。既有相当高的化 学耗氧量CODcr去除率，又便于回收利用PVA。

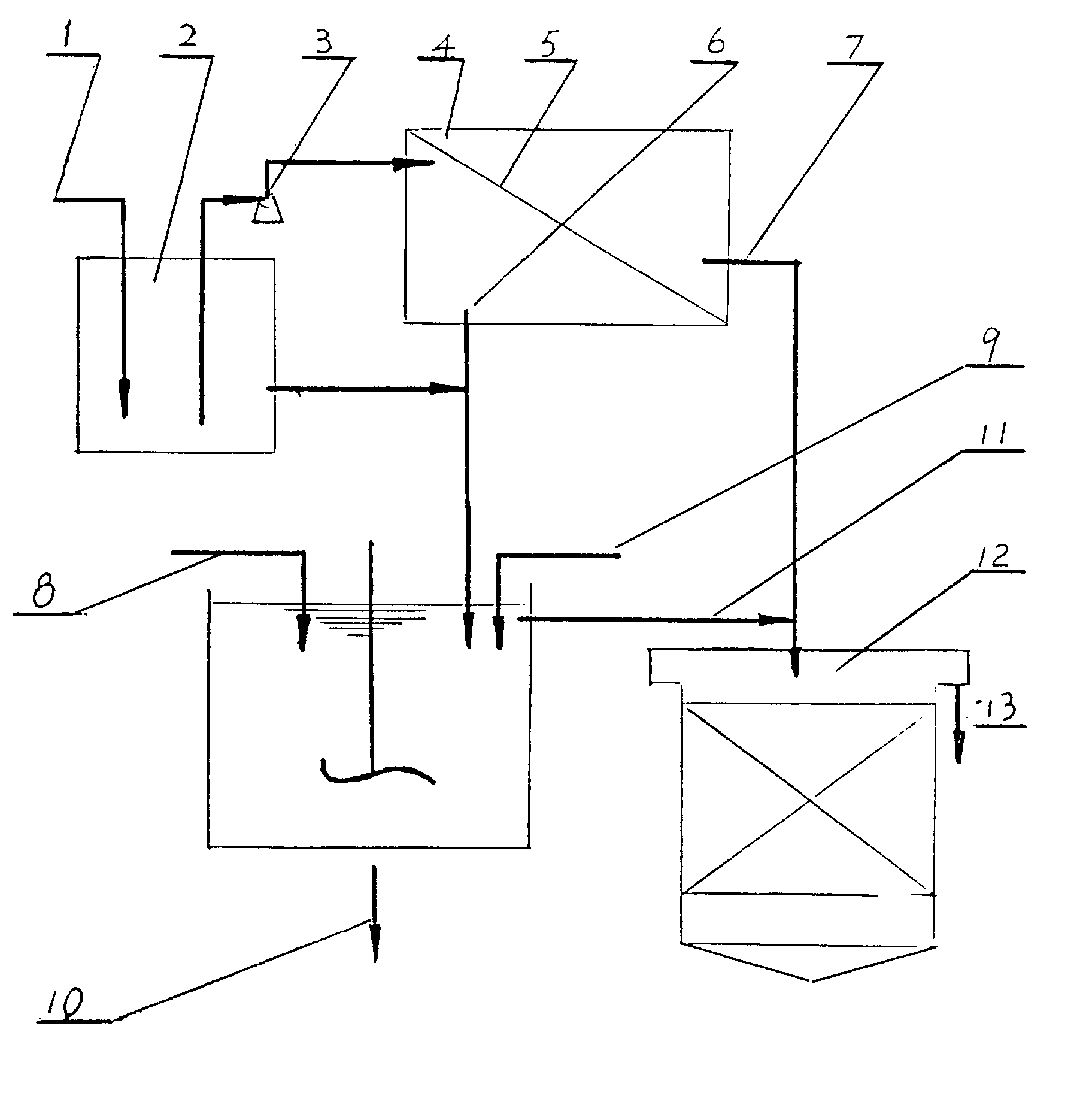

因此，本发明提供了一种采用超滤和盐析法分离回收聚乙烯醇的上浆废水 综合治理新方法，包括以下步骤：
a)上述上浆废水经分子截留量为1～5万最佳5万的聚砜膜超滤，在1～3 kg/cm2最佳1.5kg/cm2的渗透压力下，分离成PVA浓度为12～15g/l的浓液和PVA 浓度为0.1～0.12g/l的淡液;
b)将步骤a)得到的浓液加热到44～52℃，最佳48℃，调节PH值至8.5～9.5， 最佳9，于搅拌下先后加入胶凝剂硼砂和盐析剂硫酸钠，硼砂的加入量为0.8～ 1.6g/l，最佳1.4g/l，硫酸钠的加入量为10～18g/l，最佳14g/l，反应10～20分钟 进行盐析，然后搅拌、粉碎、脱水，得到聚合度为1700、浓度为30g/l的PVA凝胶体 和PVA浓度为1150～1200mg/l的析出液;
c)由步骤a)得到的淡液和由步骤b)得到的析出液以大于5∶1的体积比混 合，进入生物接触氧化池代谢，处理后的水排入水体，生物接触氧化池的生物床 采用由未牵伸涤纶丝与半软性填料组成的复合填料，净化效率可提高15%。
按照本发明，处理PVA浓度为2～3g/l、CODcr为3000～6000mg/l的上浆废 水，可经济地回收PVA，并由于PVA的分离，提高了废水可生化性，使废水的CODcr 降至150mg/l以下，其CODcr去除率>95～97.5%，显著优于全国综合污水排放标 准GB8978-88的规定指标。
本方法PVA的回收率>90%，回收后的PVA物理化学性质不变，聚合度>1700， 用耒做胶水，质量与鹅牌胶水相似。
